奥迪汽车改装款五辐轮毂三维设计作品

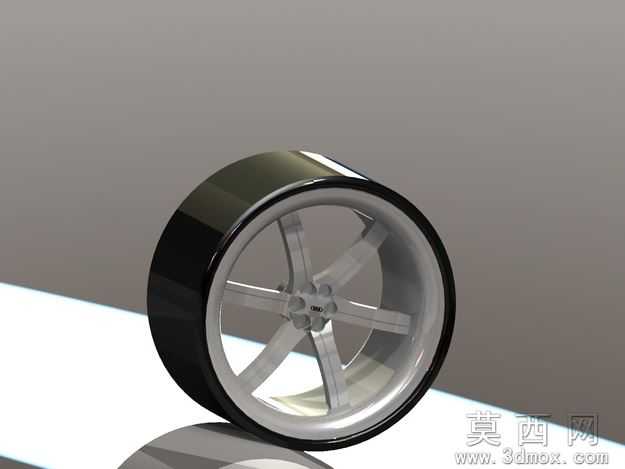

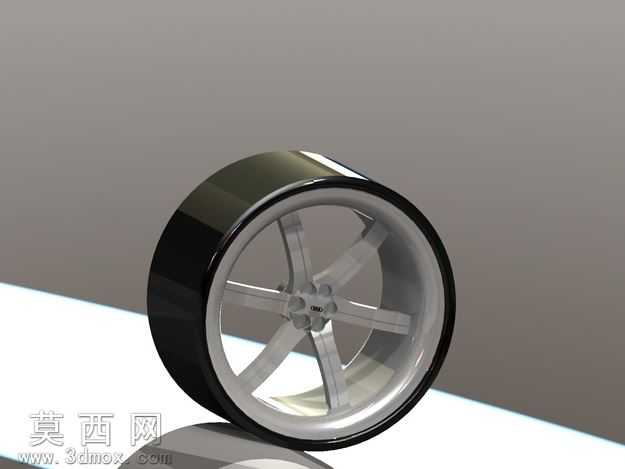

本作品为适配奥迪车型的改装款轮毂三维设计，建模阶段以实车改装轮毂的实测参数为基准，先通过草绘绘制轮毂的中心定位基准、螺栓孔分布圆、轮辋内外径轮廓线，确定整体尺寸边界后，以旋转特征生成轮辋的基础筒体结构，精准还原深凹款改装轮辋的阶梯式内壁轮廓，保证轮辋与轮胎装配的贴合精度。轮辐部分采用五辐双叉的造型设计，先绘制单根轮辐的截面引导线，通过扫掠特征生成单辐的基础实体，再对轮辐与中心盘、轮辋的衔接位置做圆角过渡处理，避免应力集中的同时优化视觉流畅度，之后通过圆周阵列完成五根轮辐的均匀排布，保证每根轮辐的角度偏差控制在建模精度允许范围内。中心安装盘部分预留了对应奥迪车型的螺栓孔位、中心定位轴孔，同时在中心盘表面做了品牌标识位的凹陷结构，还原实车轮毂的安装适配结构。材质与渲染阶段，轮辋外侧边缘采用高亮黑电镀材质，调整材质的反射粗糙度参数，模拟亮黑烤漆的高反光质感，轮辐与轮辋内侧采用抛光金属银材质，调整金属度与环境反射参数，还原铝合金抛光后的细腻金属光泽，在场景中搭建柔和的影棚光照环境，添加底部反光板模拟轮毂放置在光滑台面的反射效果，通过多角度渲染展现轮毂的立体造型与材质层次。设计过程中兼顾了改装轮毂的视觉效果与结构合理性，轮辐的厚度、轮辋的壁厚均参考量产改装轮毂的参数设置，既保证了造型的运动感与低趴视觉效果，也预留了足够的结构强度空间，整体模型结构完整，曲面过渡顺滑无破面，可用于改装方案展示、3D打印样件制作、车辆改装效果预览等场景，清晰展现了改装轮毂从轮廓草绘到特征建模、材质赋予、渲染输出的完整三维设计流程。
