镂空辐条一体式轮毂带刹车盘结构设计

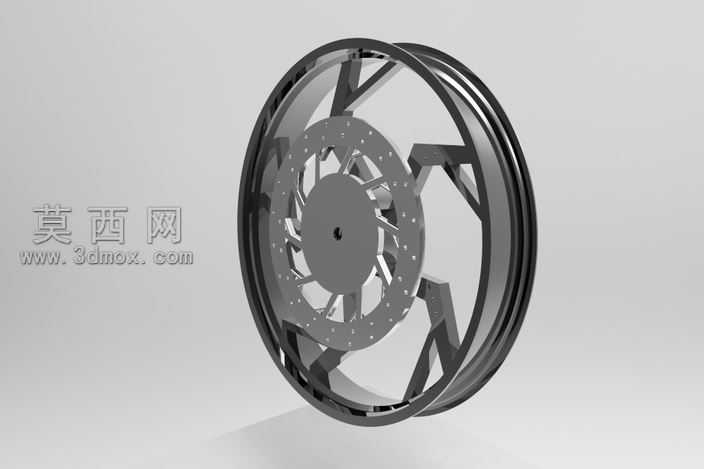

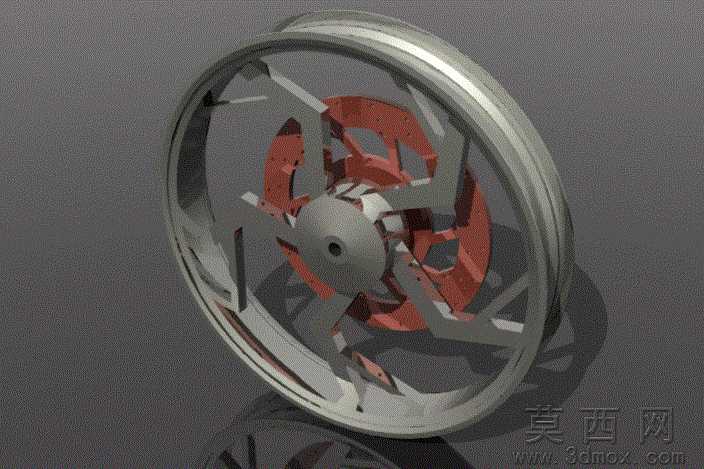

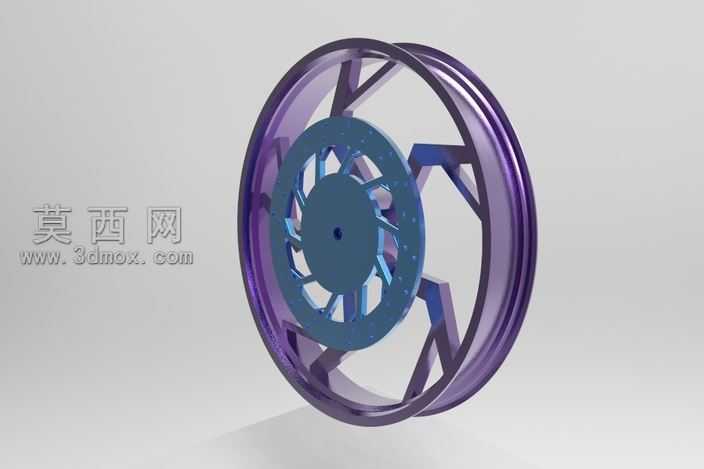

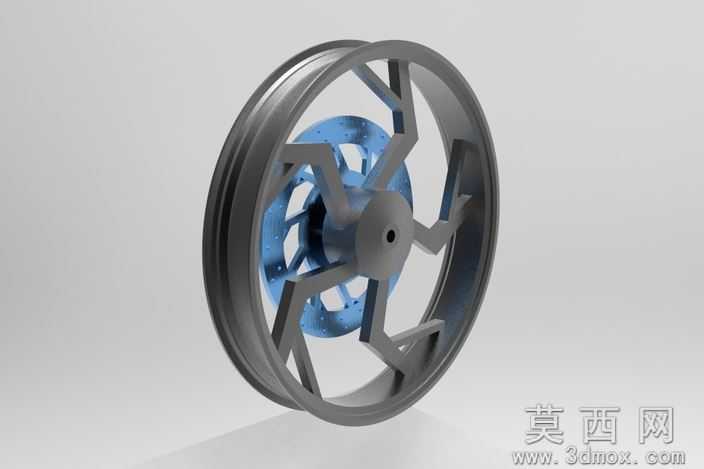

本作品为一体式轮毂搭配刹车盘的轮组三维建模成果，建模阶段以轮组实际功能逻辑为核心搭建参数体系，首先确定轮辋的双层圈体基准轮廓，采用回转特征生成轮辋的基础胎圈座、轮缘结构，保证轮辋截面尺寸符合常规轮胎装配的贴合要求。辐条部分采用非对称镂空式支撑结构设计，区别于传统直辐条的规整布局，以轮毂中心安装盘为原点，向外延伸出多组弯折形态的支撑辐臂，每根辐臂采用变截面设计，靠近中心盘位置截面宽度更大，向轮辋衔接处逐步收窄，既保证辐条对轮辋的径向支撑强度，又通过镂空区域大幅降低轮组整体自重，同时形成极具辨识度的视觉风格。中心安装盘集成刹车盘结构，刹车盘与轮毂主体采用一体化建模设计，刹车盘盘面均匀排布散热小孔，盘面与中心安装轴座之间通过环形镂空区域实现通风散热，减少连续制动过程中的热量堆积，轴座中心预留标准安装轴孔，轴孔周边设计定位凸台结构，保证轮组安装时的同轴度精度。材质渲染阶段，轮辋与辐条主体采用哑光金属材质，模拟锻造铝合金的细腻磨砂金属质感，调整材质反射参数控制高光范围，避免过度反光掩盖结构细节；刹车盘盘面采用偏深的灰黑色金属材质，添加细微的颗粒纹理模拟铸铁刹车盘的表面质感，与亮银色的轮辋形成视觉层次区分。场景搭建采用素色浅灰背景，搭配柔和的侧上方主光源，在轮组下方投射出柔和的漫反射阴影，清晰呈现镂空辐条之间的光影层次，突出轮组的立体结构特征。设计过程中反复调整辐条的弯折角度与分布间距，在保证每根辐条受力传导路径顺畅的前提下，优化镂空区域的占比，兼顾结构强度与轻量化需求，刹车盘与轮毂的一体化设计也减少了传统分体式轮组的装配公差，提升轮组整体的运转稳定性。
