卧式管壳式热交换器结构三维设计

　　这款卧式管壳式换热设备的三维结构，完整还原了工业现场常用的列管换热单元的全部装配细节，建模过程中完全参照化工、暖通、动力系统中换热单元的实际安装逻辑搭建，没有做简化的艺术化处理，所有结构特征都对应实际生产中的加工与装配要求。从应用场景来看，这类换热单元广泛覆盖化工生产中的介质冷却/加热工序、暖通系统的汽水换热环节、动力站房的余热回收单元、液压系统的油温冷却回路，不同场景下仅需调整内部换热管的排布密度、折流板间距以及接口通径，即可适配不同的换热负荷与介质特性。

　　设备的核心功能是实现两种不同温度介质之间的热量传递，且全程保证两种介质完全隔离不发生掺混，壳程走一种介质，管程走另一种介质，通过管壁的热传导完成热量交换，相比板式换热结构，管壳式的承压能力更强，对介质洁净度的容忍度更高，可适配带少量颗粒杂质的流体工况，日常维护仅需打开端盖即可清理管程堵塞，运维难度更低。

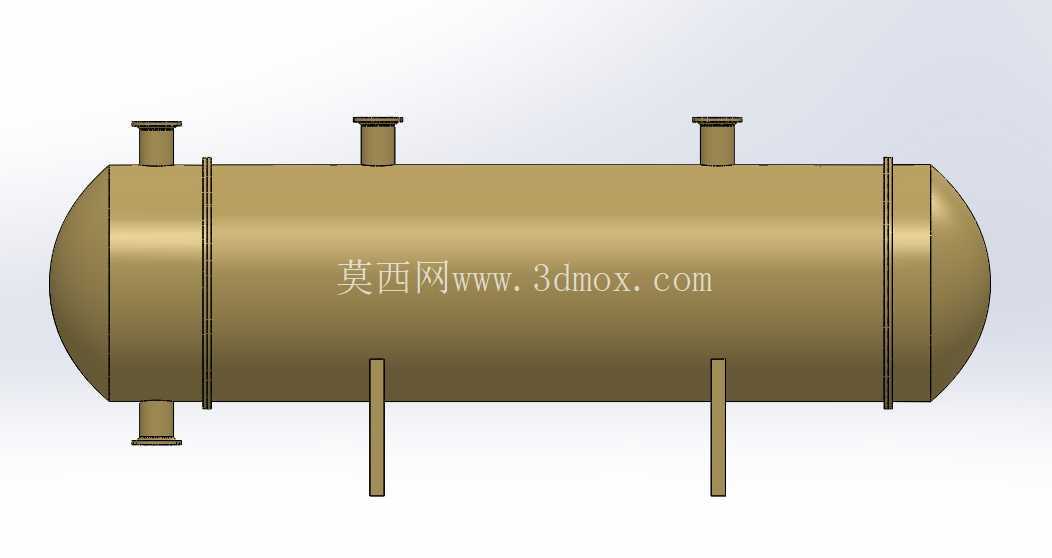

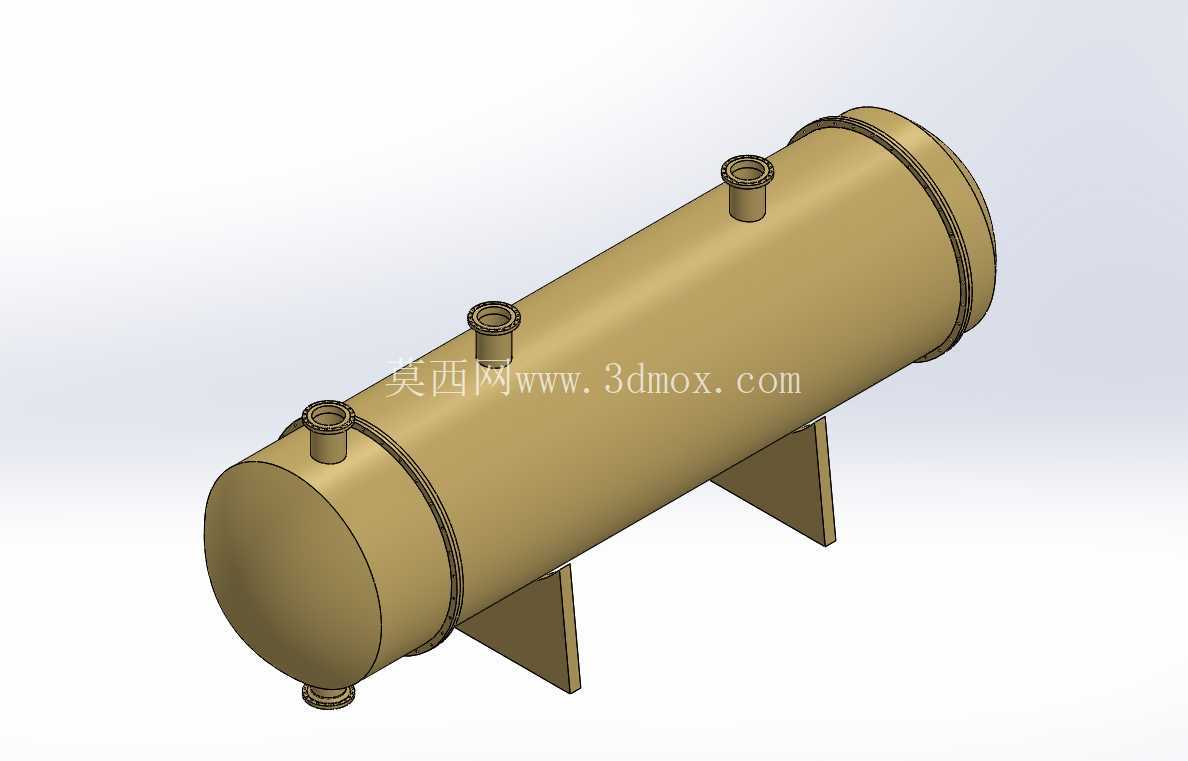

　　从设计思路来看，整体采用卧式圆筒承压壳体结构，筒体两端采用标准椭圆封头焊接密封，相比平盖结构可以在同等壁厚下承受更高的工作压力，降低材料消耗。筒体上共设置四个外接管路接口，其中三个接口沿筒体轴向等距排布在筒体上侧，分别对应壳程的介质进出口以及排气、排污接口的预留位置，筒体下侧设置一个低位排污接口，用于停机时排空壳程内的残留介质，避免冬季冻裂或者长期积液腐蚀壳体。底部采用两个对称的鞍式支座支撑，支座的立板与底板做了折弯加强处理，底板上预留了地脚螺栓安装孔，安装时可直接通过膨胀螺栓或者预埋螺栓固定在混凝土基础或者设备机架上，支座与筒体的接触位置做了贴合弧面处理，保证焊接时的接触面积，降低局部应力集中。

　　安装边界方面，整体长径比控制在4:1左右，属于工业换热设备的常规长径比区间，既保证了足够的换热管长度来提升换热效率，又不会因为筒体过长导致安装后挠度超标。两个鞍式支座的间距设置为筒体总长度的0.6倍，符合压力容器支座布置的规范要求，可避免筒体在自重和满水重量下产生过大的弯曲应力。所有外接接口的法兰端面都预留了足够的管路安装操作空间，上侧接口距离筒体中心的高度统一，方便现场管路排布时做同层支撑，下侧排污接口距离基础安装面预留了足够的阀门安装空间，不需要额外抬高设备即可安装排污阀。筒体两端的封头与筒体采用法兰连接而非直接焊接，端盖法兰上均匀布置螺栓孔，拆卸时可整体拆下封头，对内部的换热管、折流板进行检修或者更换，不需要切割筒体，大幅降低后期运维的工作量。

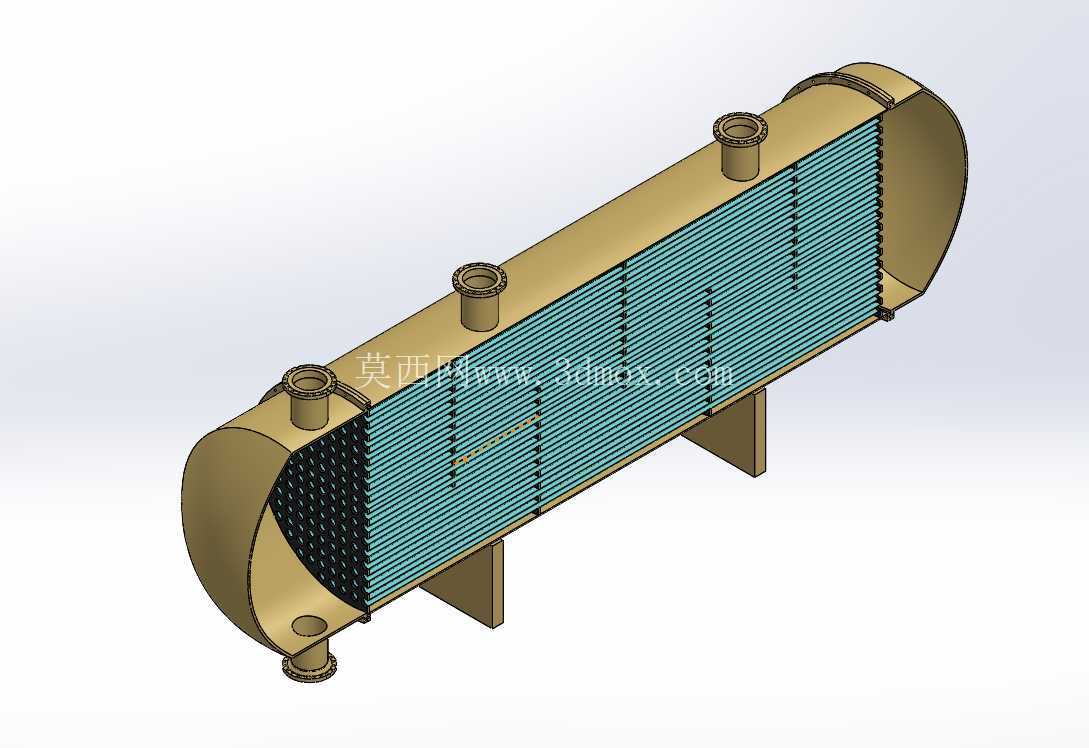

　　建模过程中对所有的焊缝位置都做了贴合实际的工艺处理，比如鞍座与筒体的连接角焊缝、接口管与筒体的连接焊缝、法兰与接管的连接焊缝都做了对应尺寸的焊角特征，没有出现无厚度的理想化连接，方便后续做有限元应力分析时直接导入模型，不需要额外补充焊缝特征。内部的折流板采用弓形结构，缺口高度为筒体直径的25%，折流板间距按照壳程介质的流速要求设置，既可以提升壳程介质的湍流程度，强化换热效果，又不会造成过大的流阻导致泵耗过高。换热管采用正三角形排布，管孔间距符合管板设计的规范要求，管板与筒体、封头法兰的连接位置做了密封面结构，可根据工作压力选择不同的密封垫片形式，适配从常压到中压的不同工况需求。

　　在实际选型适配时，可根据处理的介质特性调整筒体壁厚、换热管材质，比如处理腐蚀性介质时可将壳体和换热管更换为不锈钢材质，处理高温介质时可在筒体外部增加保温层支撑结构，模型中已经预留了保温层的安装间隙，不需要额外调整主体结构即可适配保温施工要求。设备整体的重心位于两个鞍座的中心连线位置，安装后不会出现偏载，吊装时可直接利用筒体上预留的吊耳位置（模型中已做特征预留）起吊，不需要额外制作吊装工装，符合现场安装的操作习惯。
