带交流驱动风机的立式油冷却散热装置

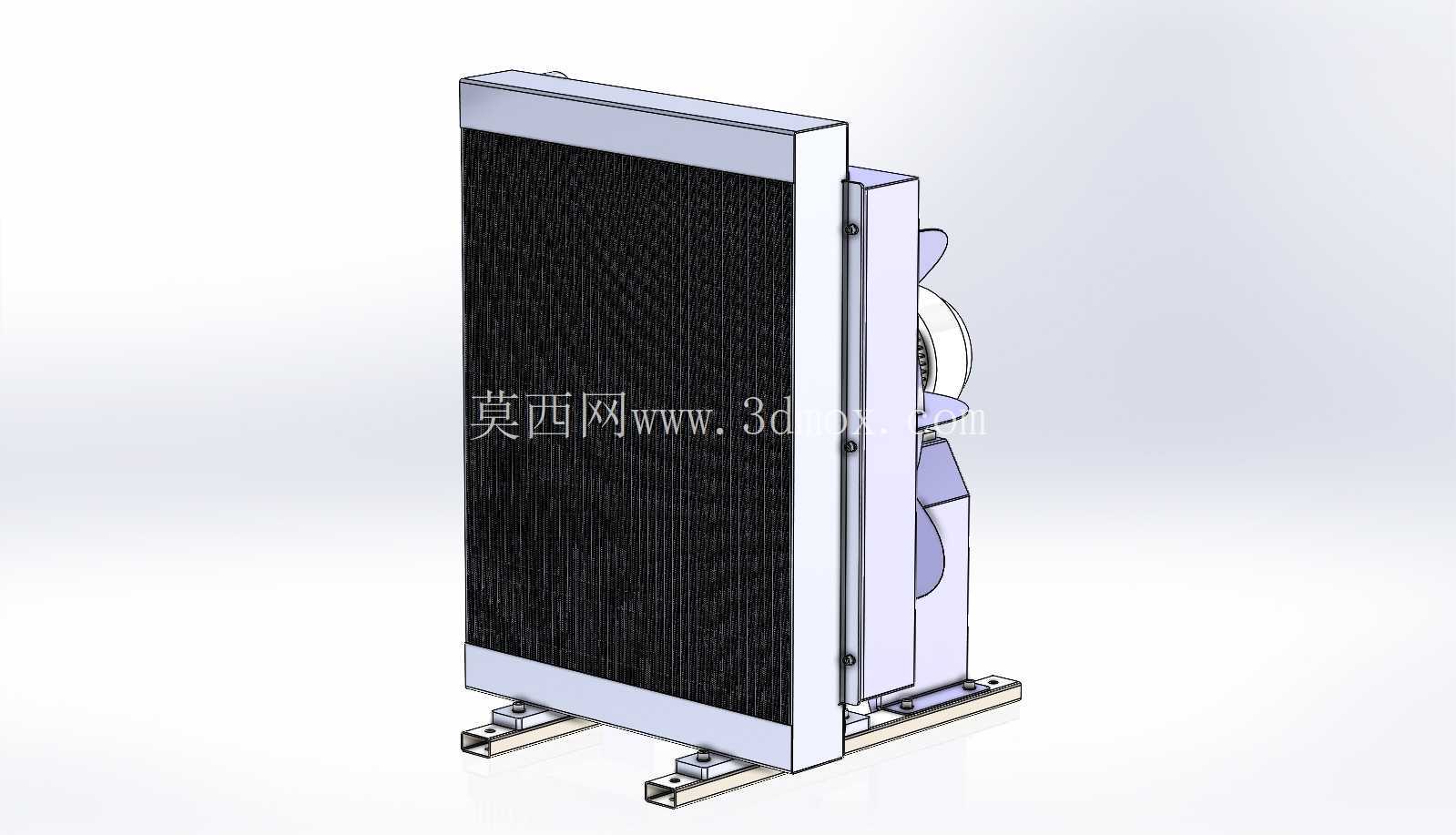

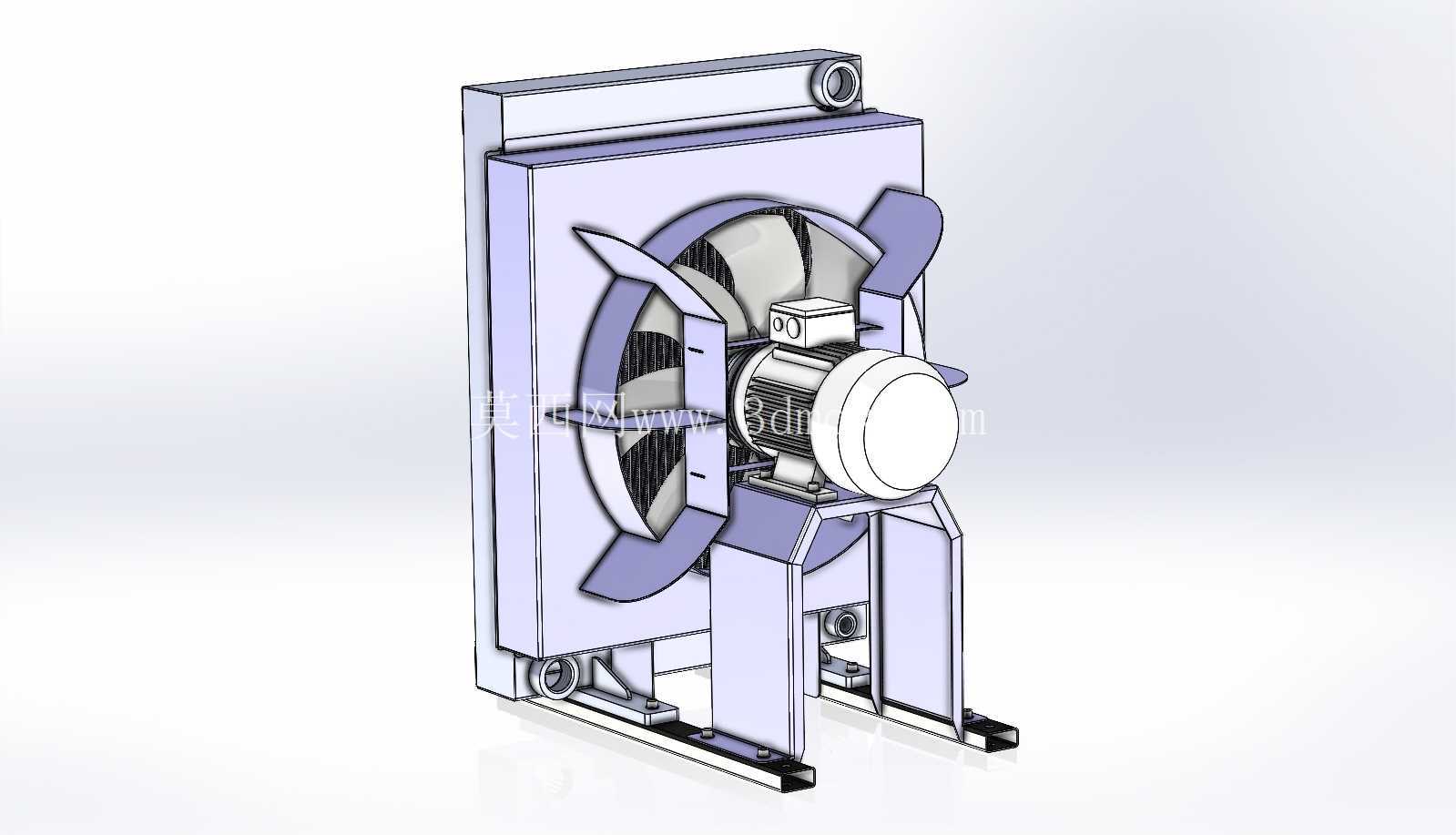

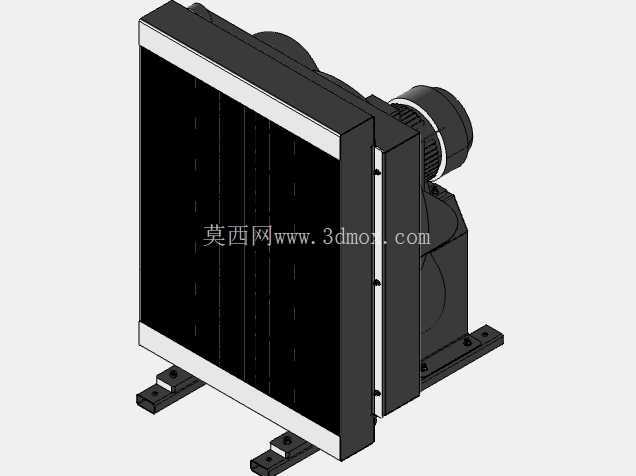

　　在液压站、润滑系统、大功率变流设备的热管理场景中，这类带交流电机的油冷却装置是维持系统油温稳定的核心部件，区别于水冷式换热设备，它不需要外接循环水路，依靠空气对流完成热量置换，特别适合野外作业设备、移动工程机械、无集中供水的车间工位使用。从结构布局来看，整套装置采用立式安装框架设计，核心换热芯体布置在框架中部，前端直接挂载轴流风机组件，交流电机通过支架固定在风罩中心位置，电机输出轴直接驱动扇叶转动，省去了皮带传动、联轴器连接的冗余结构，既压缩了整体轴向尺寸，也减少了传动环节的故障点。

　　设计过程中首先考虑的是安装边界的适配性，底部的支撑脚采用折弯型钢焊接结构，预留了长圆形安装孔，允许现场安装时存在±5mm的位置偏差，不需要对安装基座做极高精度的加工；框架顶部同样设置了吊装孔与固定位，既可以落地立式安装，也能通过顶部连接件壁挂或者侧装在设备主机的侧壁上，适配不同的设备布局空间。风罩的导风叶片采用圆弧过渡设计，不是简单的直板式结构，能够引导气流均匀扫过换热芯体的整个迎风面，避免芯体边角区域出现气流死区，提升整体换热效率，同时导风罩的边缘做了翻边处理，既提升了结构刚度，也能防止安装维护时边缘割伤操作人员。

　　交流电机的选型匹配是这类冷却器设计的关键环节，电机功率不需要过大，只需要保证扇叶能提供足够的面风速即可，电机的接线盒设置在机体侧上方，避免冷凝水、油污顺着线缆流进接线端子，接线盒的防护等级适配工业车间多油污、多粉尘的使用环境，不需要额外加装防护外罩。换热芯体采用板翅式结构，油道与空气流道交替布置，油侧的流道设计有扰流结构，让冷却油在流道内形成紊流，避免层流导致的换热效率下降，同时油道的通径足够大，不会产生过大的油阻，不会影响液压系统、润滑系统的正常供油压力。

　　从实际使用的角度看，这类风冷式油冷却器的维护成本极低，日常只需要定期清理换热芯体迎风面附着的灰尘、油泥即可，不需要像水冷设备那样定期处理水垢、检查水路密封。整套装置的结构重心经过优化，挂载风机后整体重心落在底部支撑脚的中心区域，运行时电机与扇叶产生的振动不会导致装置出现共振，支撑脚不需要额外加装厚重的减震垫也能保持运行平稳。在三维建模过程中，所有的钣金折弯件都预留了合理的折弯系数，焊接位置都做了止口设计，方便生产时的定位装夹，风机与电机的连接位置、电机与支架的固定位置都设置了安装让位，装配时不需要额外做现场修配，所有紧固件都采用标准件，方便后期维护更换。

　　考虑到不同工况的油温差异，换热芯体的进出油口设置在芯体侧下方，接口采用标准法兰连接，能够适配不同通径的油管连接，接口位置的密封面采用平面密封结构，耐压等级能够满足常规中低压液压系统的使用要求。框架的所有结构件都做了圆角处理，没有尖锐的外凸棱角，在设备运输、安装、维护过程中能减少磕碰损伤。扇叶采用大弦长的低速叶片设计，运行时的风噪更低，不会在车间内产生过大的噪音污染，叶片与风罩之间保留了合理的安全间隙，不会因为运行振动出现擦碰故障。
