带高压警示标识的长条型电源接线盒

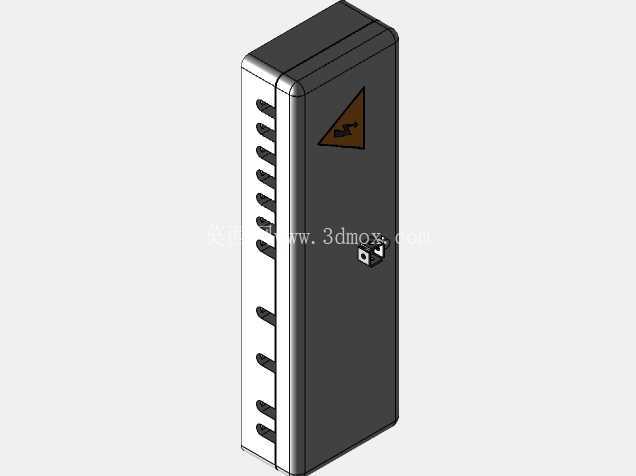

　　在低压配电末端、小型工控设备内置供电回路、户外临时取电节点的布线作业里，这类长条型防护壳体是很常见的配套部件，很多刚入行的结构设计人员容易把它和普通分线盒混淆，实际上它的核心定位是给小容量电源变换模块、接线端子排提供独立的封闭安装空间，避免外界粉尘、溅水、意外触碰带来的安全隐患。从结构设计逻辑来看，壳体整体采用等壁厚的长方体构型，边角做了统一的R角过渡，一方面是注塑成型时能减少应力集中，避免壳体冷却过程中出现翘曲变形，另一方面也能消除安装过程中锐边划伤操作人员的风险，壳体顶面沿长边方向排布的多组凸起定位槽，是用来对应内部端子排的接线位标识，现场接线时不用翻开盒盖就能快速对应每一路接线的位置，能有效减少错接概率。

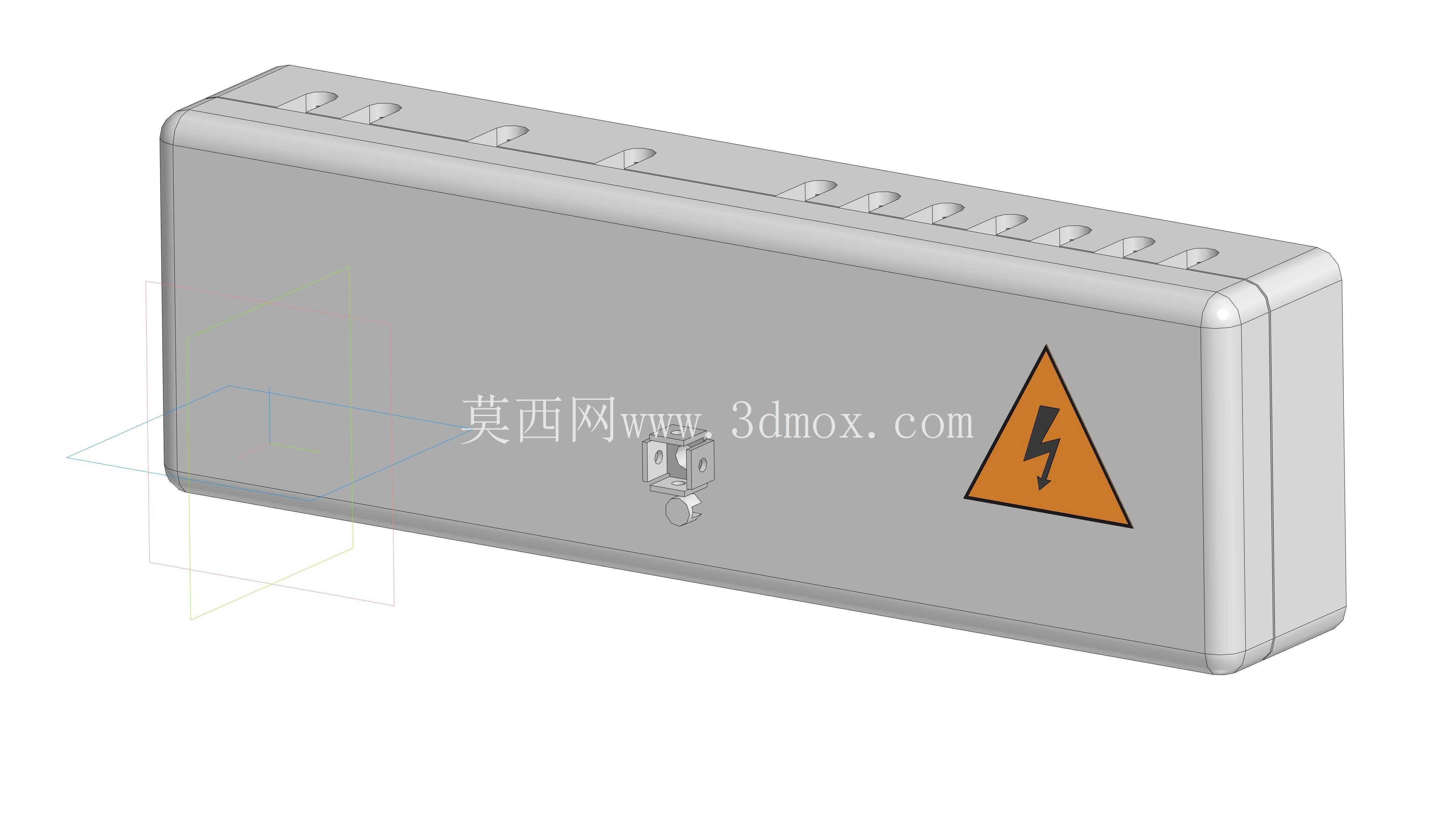

　　壳体正面贴装的高压警示标识，不是随意粘贴的装饰件，它的安装位置刚好对应人眼站立操作时的平视高度，不管是日常巡检还是故障排查，人员走到设备正面第一时间就能看到警示标识，提前做好断电验电的防护准备，这一点在涉及交流220V及以上电压的回路里尤为重要，很多现场触电隐患都源于警示标识位置不合理，操作人员未提前察觉高压风险。从安装边界来看，这类壳体的背部预留了两组对称的挂装孔位，既可以用自攻螺丝直接固定在设备内壁的安装板上，也能配合标准DIN导轨做卡扣式安装，适配不同场景的安装需求，壳体的合盖位置做了一圈嵌入式的止口结构，上下盖扣合后能形成迷宫式密封，不用额外加装密封胶条就能达到IP40左右的防护等级，完全可以满足室内电控柜、设备内置舱室的使用要求，如果要用到户外溅水场景，只需要在止口处加装适配的橡胶密封条，就能把防护等级提升到IP54，不用重新开模调整壳体结构，这也是这类通用壳体设计时预留的拓展冗余。

　　很多设计人员在做这类壳体建模时，容易忽略壁厚的均匀性，比如在接线槽位置刻意加厚，实际注塑生产时会因为厚薄不均导致表面出现缩痕，既影响外观也会降低壳体的结构强度，这个模型里所有的加强筋、定位柱的厚度都控制在主壁厚的0.6倍以内，完全符合注塑件的设计规范，哪怕用ABS或者阻燃PP材料批量生产，也不会出现明显的成型缺陷。另外壳体侧面的预留敲落孔位置，做了环形的减薄槽，现场施工时根据进出线的方向，敲掉对应位置的敲落片就能穿装电缆防水接头，不用额外用开孔器打孔，能大幅减少现场施工的工作量，敲落孔的尺寸覆盖了常用的PG7、PG9、PG11三种电缆接头规格，适配1.5平方到6平方的多芯电缆进出线需求，能覆盖绝大多数小容量电源回路的接线要求。

　　在实际选型应用时，要注意这类壳体的内部净空间尺寸，要给内部的变压器模块、接线端子预留至少10mm的散热间隙，不能把内部元器件塞得太满，不然长时间满负载运行时，热量积聚会导致壳体温度过高，加速塑料材质的老化，缩短整体使用寿命，建模时也需要提前核对内部元器件的安装孔位，确保端子排、线路板的固定柱位置和壳体预留的安装柱完全对齐，避免出现装配干涉。
