德业600W阳台光伏微型并网逆变器结构

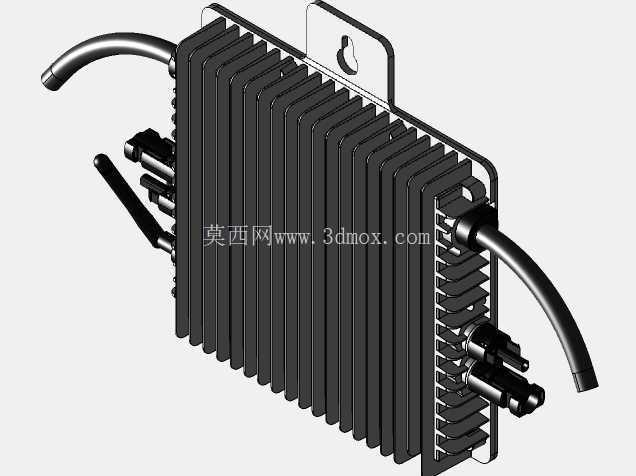

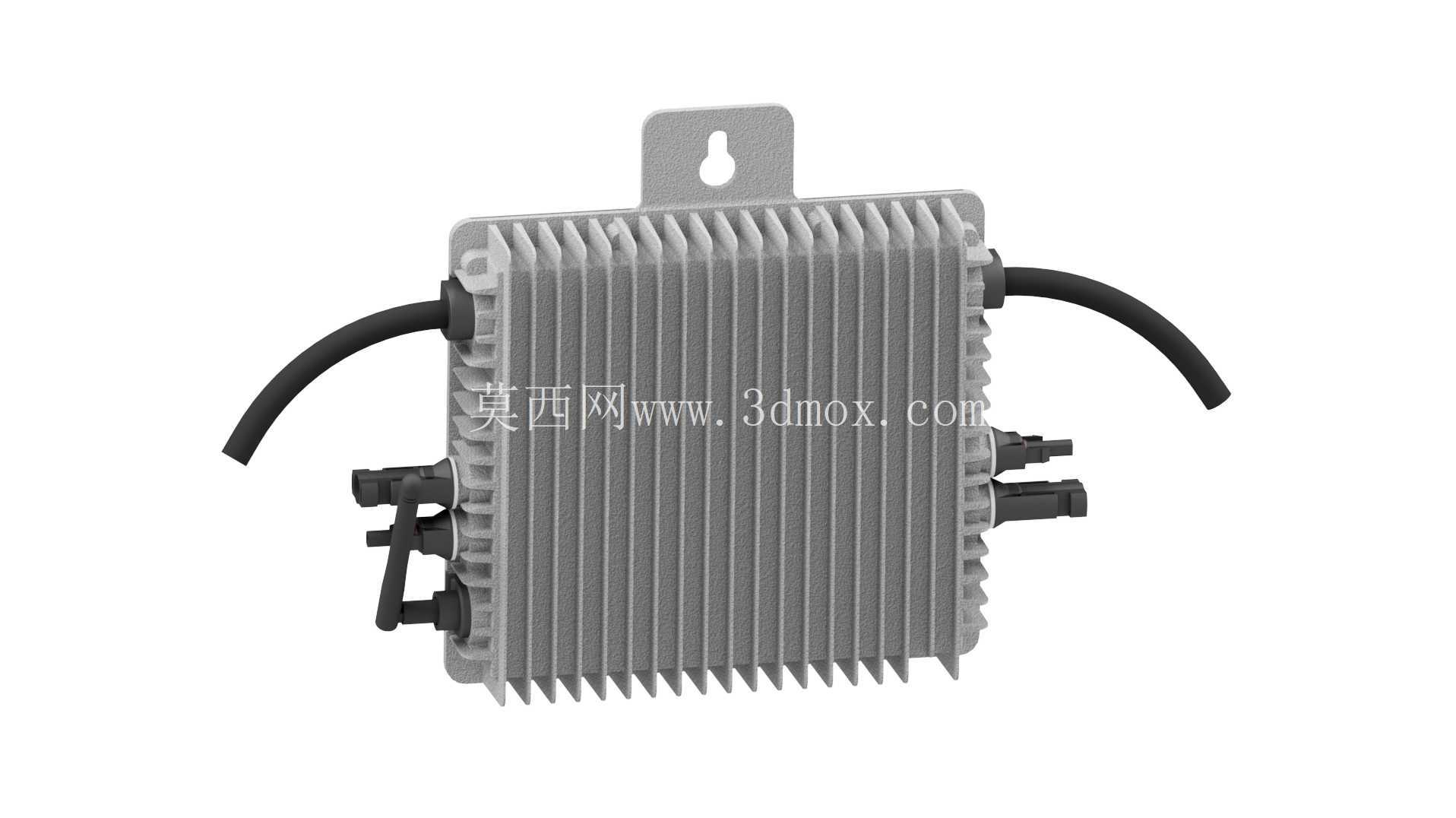

　　这款微型并网逆变器主要面向户用小型分布式光伏场景，尤其是欧洲地区流行的阳台光伏系统，单台设备可同时接入两块光伏组件，最大支持600W的交流输出功率，适配普通住宅阳台的免申报并网装机容量要求，用户无需复杂的配电改造，仅需将设备输出端接入家用普通插座即可完成并网发电，多余电量可直接馈入电网抵消家庭用电消耗。从结构设计来看，整机采用一体化压铸铝散热壳体，壳体表面布满等距分布的平行散热鳍片，鳍片高度与厚度经过热仿真优化，在无额外风扇的自然对流条件下，即可满足满功率运行时的散热需求，IP65的防护等级可支持户外壁挂安装，无需额外加装防雨防护外罩。

　　设备顶部预留了带葫芦孔的安装挂耳，挂耳的开孔尺寸兼容常规M6膨胀螺栓安装，安装时仅需先在墙面固定螺栓，将设备挂入后向下卡紧即可完成固定，单人即可完成全部安装操作，无需额外的安装支架配件。设备两侧分别预留了直流输入接口与交流输出接口，直流端采用MC4光伏专用防水接头，可直接与光伏组件的输出线缆对接，接头自带锁止结构，插入后自动卡紧，可避免户外长期使用过程中接头松脱进水；交流端预留了防水线缆格兰头，用户可根据安装距离自行配置合适长度的三芯交流线缆，接线时仅需打开设备侧端的接线腔盖板，按照标识接好火线、零线与保护地线即可，接线腔内部预留了足够的线缆弯折空间，无需额外压接特殊端子。设备内部集成了WLAN通讯模块，用户可通过手机APP直接查看设备的实时发电功率、累计发电量、组件运行状态等数据，无需额外布置通讯线缆，模块天线内置在壳体内部，不会额外增加设备的外部突出结构，避免户外安装时天线被外力损坏。从安装边界来看，设备整体厚度控制在60mm以内，安装后突出墙面的尺寸较小，不会占用阳台过多的通行空间，设备两侧预留的线缆弯曲半径不小于5倍线缆直径，安装时需注意预留足够的线缆走线空间，避免线缆过度弯折导致内部线芯断裂。

　　设备的散热鳍片朝向建议与地面垂直，这样可形成最优的自然对流风道，热空气顺着鳍片间隙向上流动，冷空气从底部补充进入，最大化散热效率，若安装时鳍片朝向水平，会导致散热效率下降30%以上，长期满功率运行可能触发设备过温降额保护。设备内部的功率器件全部贴合在壳体的内平面上，中间涂覆有高导热系数的导热硅脂，可将器件工作产生的热量快速传导到外部散热鳍片上，壳体的接缝处全部采用发泡硅橡胶密封圈进行密封，可抵御户外的雨水、灰尘侵蚀，在-40℃到65℃的环境温度范围内均可正常工作，适配大部分地区的户外气候条件。

　　针对阳台光伏的使用场景，设备内置了孤岛保护、过压保护、过流保护、漏电保护等多重安全机制，当电网侧出现断电、电压异常等情况时，设备会在0.2秒内自动切断输出，避免对电网检修人员造成触电风险，同时设备的直流输入端集成了电弧检测功能，当线缆接头出现接触不良产生拉弧时，设备会立即停机并发出告警信号，避免引发火灾风险。在结构建模过程中，需要重点还原散热鳍片的等距阵列特征、挂耳的葫芦孔安装结构、两侧接头的安装位置与外形尺寸，以及壳体的分型面位置，这些尺寸直接关系到后续安装配件的适配性，若建模时尺寸出现偏差，可能导致实际安装时挂孔对位不准、接头与线缆干涉等问题。设备的四个边角全部做了R5的圆角处理，避免安装过程中锐角划伤施工人员，同时也可减少壳体压铸时的应力集中问题，提升壳体的结构强度，在1000N的静态挂装载荷下，挂耳部位不会出现塑性变形，可满足长期户外挂装的强度要求。
