开口式交流电流传感变压器结构设计

　　在民用建筑配电能耗监测、工业低压回路电流采集场景里，这类开口开合式的电流传感变压器是现场改造项目里的常用元件，区别于传统闭口式电流互感器需要断电穿线的安装限制，它的分体卡扣结构能在不拆解原有主回路线缆、不中断供电的前提下完成加装，对存量配电系统的能耗统计、负荷监测改造项目来说，能大幅压缩施工周期，避免停电带来的生产、生活影响。从实际功能来看，这款元件可实现100A量程交流电流到100mA信号的转换，输出的小电流信号可直接对接电能计量模块、电流保护装置、能耗采集终端，完成回路电流的实时采样，为建筑电力消耗统计、负荷超限预警、用电异常诊断提供基础数据支撑。

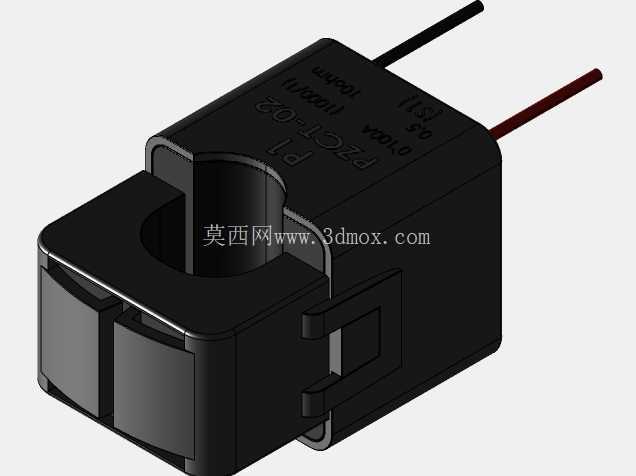

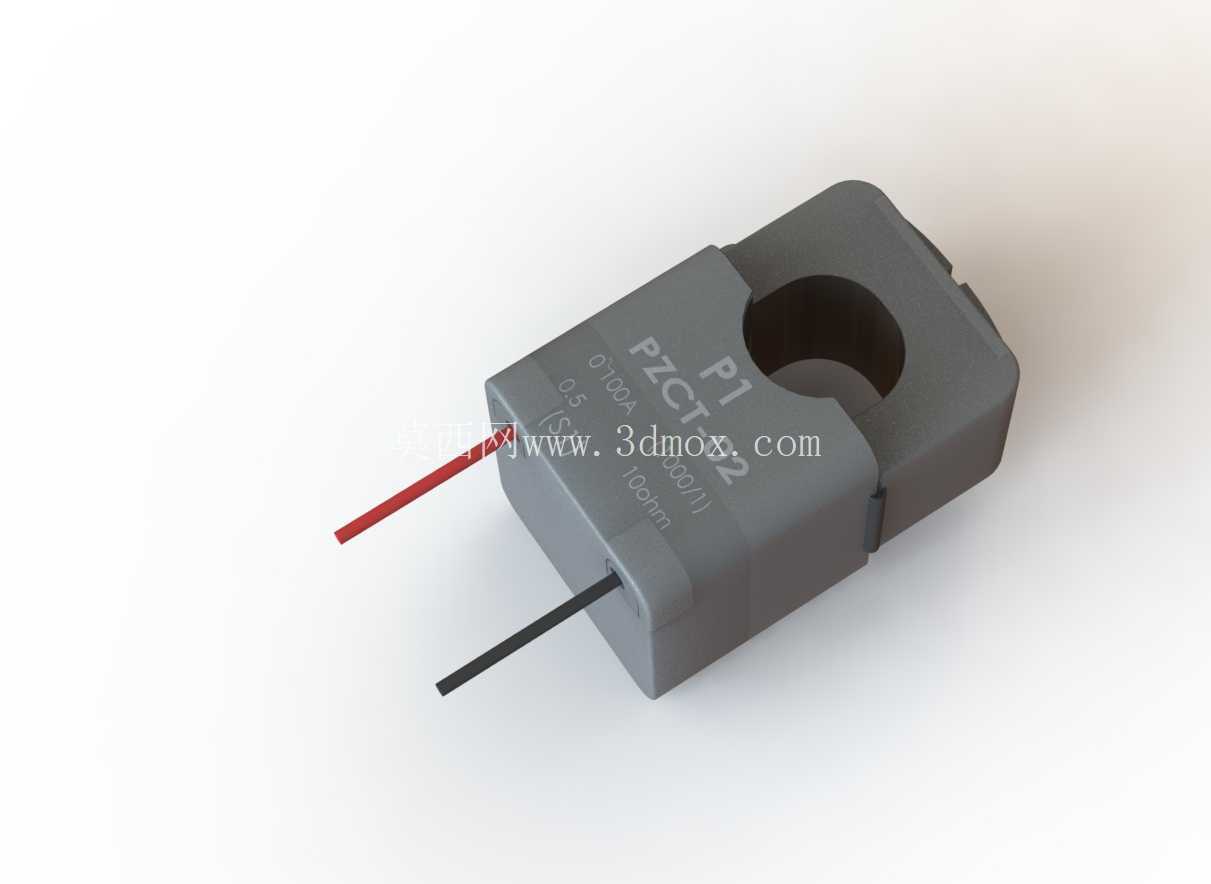

　　从结构设计思路上看，整体采用卡扣式开合的分体磁芯结构，磁芯部分选用高导磁率的铁氧体材质，闭合后磁路缝隙控制在极小范围，能降低漏磁带来的采样误差，保证不同负载电流下的采样线性度；外壳采用阻燃PBT工程塑料注塑成型，表面做哑光防滑处理，既满足配电场景的阻燃绝缘要求，也能在现场徒手操作开合卡扣时提供足够摩擦力，不需要额外辅助工具就能完成开合与扣合锁定。外壳上的标识区域直接丝印量程参数、极性标识，现场安装时能快速识别P1进线方向，避免接反导致的采样信号反向问题。出线端采用红黑两根多股铜芯绝缘引线，红色对应信号输出正极、黑色对应负极，引线长度预留了足够的接线余量，可直接对接端子排，不需要额外延长接线。

　　从安装边界与尺寸适配来看，中间的穿线孔为圆形通孔，适配直径不超过16mm的单芯铜缆或多芯绝缘线缆，能覆盖常规民用建筑入户线、工业低压配电支路的线缆规格；整体外形为方正的小体积块式结构，长宽高尺寸控制在紧凑范围内，安装时不需要占用过多柜内空间，可直接卡在导轨旁或者线缆上，也可通过侧面的固定孔用扎带绑定在桥架内，适配配电柜、配电箱、楼层配电井等多种安装位置。卡扣的锁定结构做了防松设计，扣合后不会因为线缆晃动、长期震动出现松脱开缝的情况，能长期维持磁路闭合的稳定性，避免长期运行后采样精度下降。

　　在实际选型适配时，需要注意这类开合式电流传感变压器的安装方向，必须保证主回路电流从P1标识端流入、P2端流出，才能保证输出信号相位正确，对接电能表时不会出现计量反向的问题；同时安装时要保证磁芯闭合面清洁，没有灰尘、线缆外皮碎屑夹在合模缝里，否则会增大磁阻，导致采样值偏低。和传统闭口互感器相比，它的安装灵活性是核心优势，尤其是在已投运的配电系统改造中，不需要切断主回路电源，不需要拆解原有线缆，单人就能在几分钟内完成单只元件的安装，非常适合老旧小区能耗改造、工业园区分项计量加装、商业建筑用电监测这类项目使用。结构建模时需要重点关注开合卡扣的配合公差，磁芯安装槽的定位尺寸要保证上下半体闭合后磁芯完全对齐，不能出现错位导致的磁路偏移；引线出口处要做应力释放结构，避免拉扯引线时内部接线与磁芯绕组的连接点脱落，提升长期运行的可靠性。
