机架式UPS电源安装机架结构设计

　　在中小规模机房、工业现场分布式供电、边缘计算节点的后备供电场景中，机架式安装的不间断电源已经成为标准配置，这类设备需要匹配标准19英寸机柜的安装规范，同时兼顾散热、接线、运维操作的实际需求，本次建模的Skat系列机架式安装结构，就是针对24V直流供电场景下的后备电源机架做的全尺寸三维还原。从实际工程落地的角度看，这类机架结构首先要满足标准机柜的安装边界，整体宽度严格匹配19英寸机柜立柱的孔位间距，安装耳的开孔位置完全对齐机柜方孔条的通用U位刻度，设备高度占用固定U位空间，深度方向预留足够的接线冗余空间，不会出现安装后机柜后门无法闭合的问题，这也是机架式设备结构设计最基础的硬性要求，很多新手建模时容易忽略安装耳的厚度公差、机柜立柱的前后调节范围，导致实际装配时出现干涉。

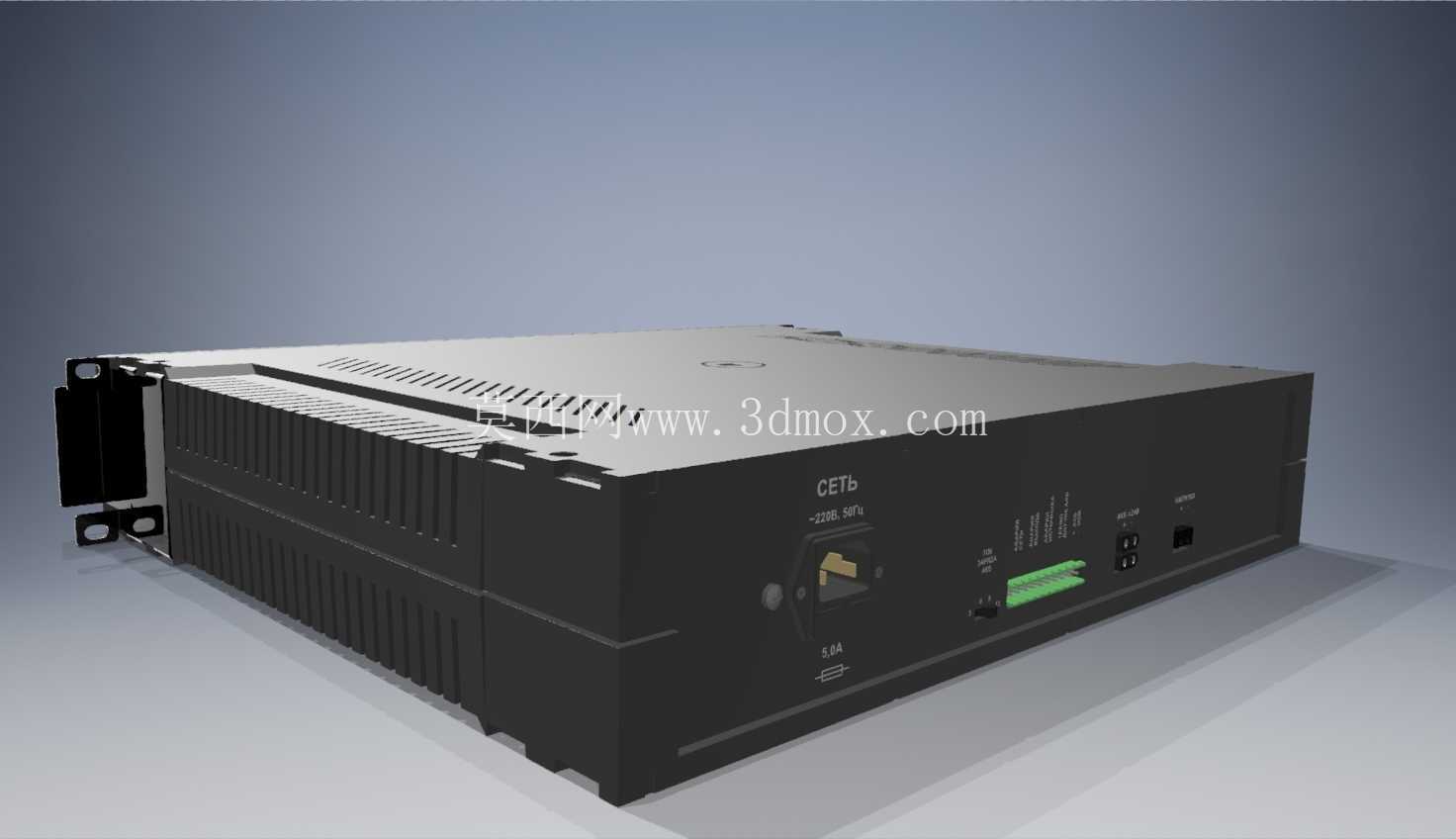

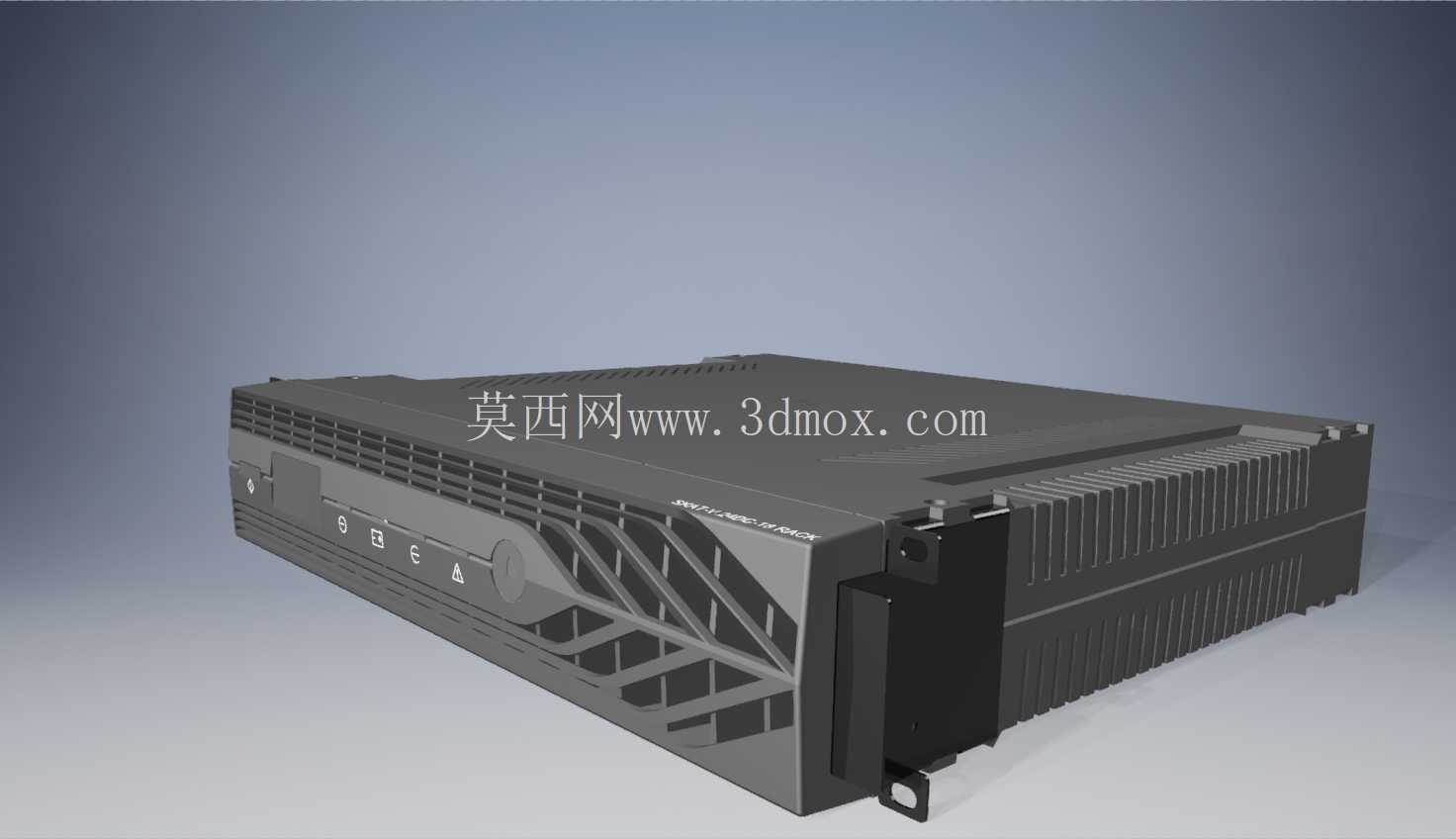

　　从功能特性上看，这个机架外壳采用一体化冲压折弯的钣金结构，侧面设计了通长的格栅式散热孔，气流可以从侧面进风、从设备尾部出风，形成贯穿式的散热风道，匹配内部功率器件的发热分布，避免局部热量堆积；前面板集成了状态指示灯、操作按键和标识区域，运维人员在机柜正面就可以直接查看设备运行状态，不需要抽出设备或者绕到机柜后侧操作，前面板的卡扣结构设计支持免工具拆卸，方便后期更换内置电池或者检修内部电路。设备后侧预留了标准的接线端子安装位、通讯接口位置和接地桩，接线区域做了内凹设计，避免插头突出影响机柜理线，同时预留了扎带固定位，方便现场布线时整理线缆，符合机房布线的规范要求。

　　从设计思路上看，整个机架结构做了分块处理，主体承载框架采用1.2mm厚的冷轧钢板折弯成型，拼接处采用凸焊螺母连接，不需要额外的焊接工序，既保证了结构强度，又适合批量钣金加工；前面板的装饰区域采用卡扣式连接，表面做了细纹咬花处理，既可以避免生产过程中的划痕影响外观，又能减少光线反射，在机房照明环境下不会产生眩光影响运维人员查看指示灯。安装耳部分做了折弯加强处理，即使设备满配内置电池的重量下，也不会出现安装耳变形下垂的问题，安装孔位设计了长圆孔，允许现场安装时有少量的位置调节余量，降低机柜立柱孔位偏差带来的安装难度。

　　在细节处理上，机架的所有钣金边缘都做了翻边钝化处理，没有裸露的锐边，避免装配和运维过程中划伤操作人员；内部预留了PCB板安装柱、电池组固定位的凸台，所有安装柱的位置度公差控制在0.2mm以内，保证内部元器件可以顺利装配，不会出现孔位错位的问题；设备底部设计了防滑垫脚，除了机架安装外，也可以直接放置在桌面或者平台上使用，适配不同的安装场景。很多结构设计人员在做这类电源机架建模时，往往只关注外形的相似度，忽略了实际安装和运维的细节，比如接线空间的预留、散热风道的走向、安装公差的补偿，这些细节恰恰是现场安装时最容易出问题的地方，这个模型在建模过程中完全还原了这些工程细节，所有配合间隙都按照实际钣金加工的公差做了预留，不管是用来做机柜布局的干涉检查，还是参考做同类产品的结构设计，都能直接复用相关的尺寸基准，不需要再重新核对机柜安装的通用规范。另外，机架表面的散热格栅做了等距排布，既保证了通风面积，又不会因为开孔过大导致电磁屏蔽性能下降，满足工业现场的电磁兼容要求，格栅的冲压方向做了统一规划，减少钣金加工时的翻面工序，降低批量生产的加工成本。
