机器人用集成行星齿轮箱直流驱动电机

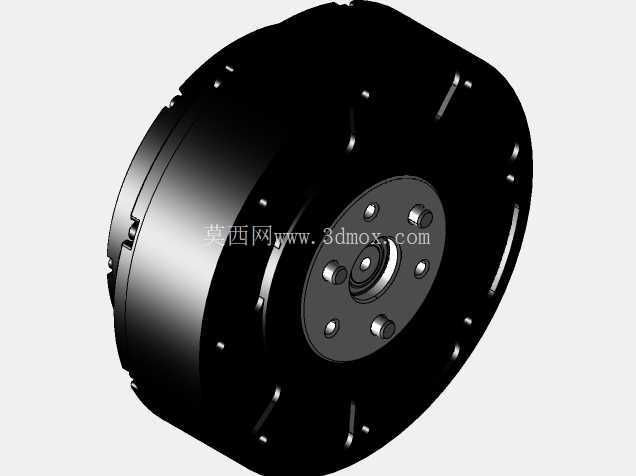

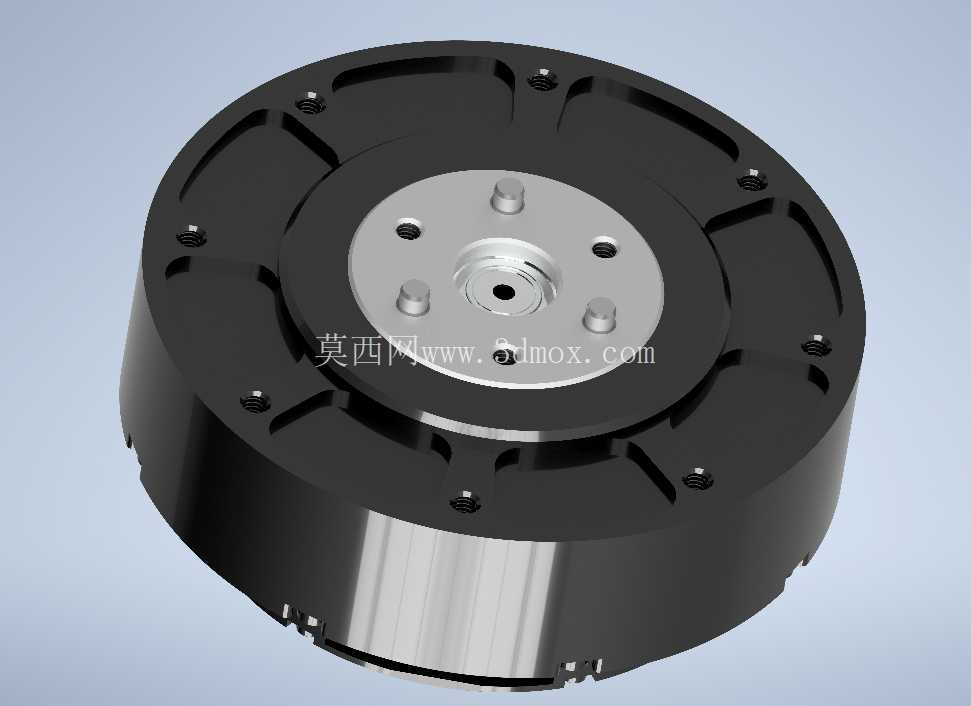

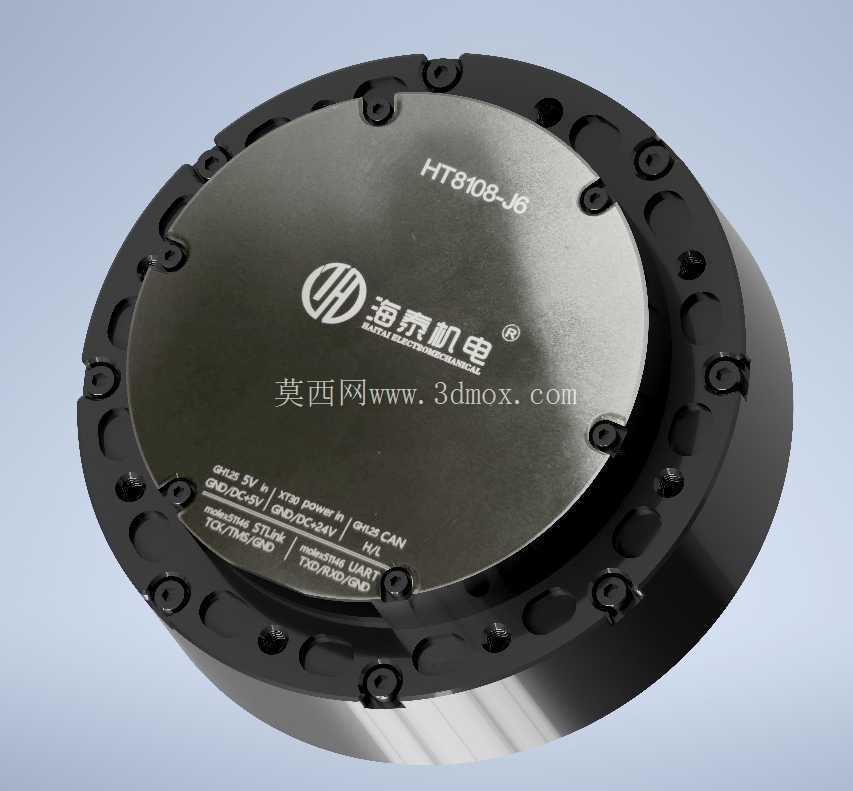

　　这款集成行星齿轮箱的直流驱动单元，是面向小型工业机器人关节、协作机器人小臂驱动、桌面级机械臂回转单元开发的一体化传动执行部件，在实际产线集成场景中，常被用于负载3-10kg级的关节回转工位，替代传统分体式电机加外置减速器的安装方案，能够大幅缩减关节部位的轴向安装空间，适配紧凑结构的机器人本体设计需求。从结构设计逻辑来看，该单元将直流驱动电机与行星减速齿轮组做了同轴集成设计，输出端采用法兰式安装接口，端面预留的三个定位销柱可直接对接机器人臂段的连接法兰，无需额外设计转接工装，安装时仅需通过外圈的六组沉头螺栓完成周向固定，即可实现输出端与负载端的刚性连接，大幅降低现场装配的调试工作量。

　　从实际使用的功能特性来看，集成式行星齿轮箱的设计能够在有限的外径尺寸内实现较大的减速比，输出扭矩足以覆盖机器人关节启停、匀速回转、带载微调的全工况需求，同时同轴布局的结构能够抵消部分传动径向跳动，提升关节回转的位置精度，避免分体式安装带来的同轴度误差累积问题。在安装边界设计上，该单元采用扁平式轴向布局，整体轴向厚度控制在较小范围内，外圈壳体做了多段式凹槽减重设计，既能够降低整体自重，也能为壳体内部的绕组散热预留空气流通间隙，避免长时间带载运行出现过热退磁问题。

　　输出法兰中心的通孔设计可用于走穿线，适配机器人关节内部的动力线、信号线走线需求，无需在臂段外侧额外设计走线拖链，让机器人本体外观更整洁，也能避免运动过程中线缆与周边设备发生剐蹭。从选型适配角度来看，这类集成驱动单元的安装孔位采用等节距圆周布局，能够兼容多数同规格小型机器人关节的安装接口，做设备改造替换时无需重新加工臂段连接面，仅需匹配对应的供电参数与控制信号即可完成替换。齿轮箱部分采用多级行星轮均载设计，运行过程中传动噪音更低，回程间隙控制在小角度范围内，能够满足机器人关节反复正反转的定位精度要求，不会因为长期启停冲击出现齿轮间隙过大的问题。壳体部分采用金属材质加工，外圈的黑色做硬质氧化处理，既能够提升壳体的耐磨性能，也能在车间多粉尘、少量切削液飞溅的工况下起到防护作用，避免壳体过早出现锈蚀磨损。在实际设备调试过程中，这类扁平式集成驱动单元的重心更靠近安装法兰面，能够降低关节部位的偏载力矩，减少机器人运动过程中的抖动问题，提升末端执行器的运动稳定性，尤其适合桌面级装配机器人、教育演示机器人、轻载搬运机器人的关节驱动场景，也可用于小型回转工作台、自动化设备的分度转位工位做驱动部件。

　　设计这类集成驱动单元时，需要重点考量电机绕组与齿轮箱的同轴度公差，避免装配后出现齿轮偏磨、运行卡滞的问题，同时要合理匹配电机输出转速与行星齿轮箱的减速比，确保输出转速与扭矩能够匹配对应工位的实际负载需求，避免出现小马拉大车导致的电机过热，或者减速比过大导致的响应速度不足问题。另外输出端的定位销柱需要做淬火处理，提升接触面的硬度，避免长期带载回转出现销柱变形、定位精度丢失的问题，外圈的固定沉头孔需要做深度公差管控，确保螺栓锁紧后端面不会突出壳体表面，避免安装时与臂段连接面出现间隙，影响连接刚性。
