带制动功能HG-KNS43BJ交流伺服电机结构

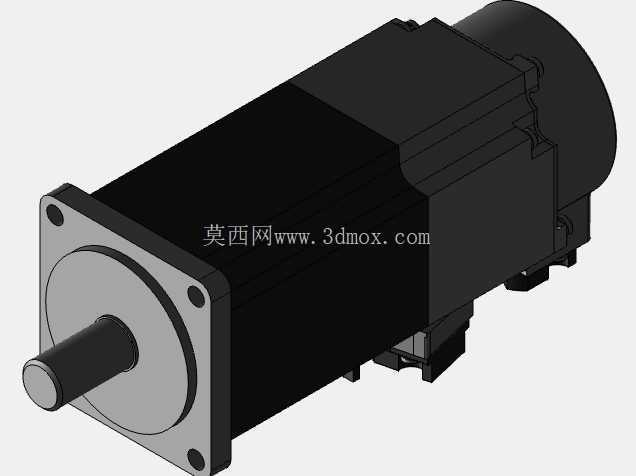

　　这款带制动单元的交流伺服驱动单元，在自动化产线的垂直轴传动、需要快速停机定位的工位中应用极广，比如电子制造贴装设备的Z向抬升机构、数控车床的刀架换位驱动、包装机械的封切辊传动场景，普通伺服电机在断电后会因为负载惯性出现轴系滑移，带制动的结构就能在断电瞬间锁死输出轴，避免垂直负载下坠、工位错位引发的产品报废或者设备碰撞问题。从结构设计来看，输出端采用标准方形法兰安装面，法兰上的四个安装孔位按照同功率伺服的通用尺寸规范设计，轴伸端的直径、键槽尺寸匹配常规的联轴器安装公差，不需要额外定制转接件就能和市面上主流的行星减速机、同步带轮、弹性联轴器直接适配，安装边界上，电机本体的径向尺寸控制在同功率段的常规范围内，尾部的制动模块和电机本体采用同轴集成设计，没有额外的侧向突出结构，在设备内部排布走线的时候，不会因为制动单元的突出结构和周边的线槽、机架型材产生干涉。

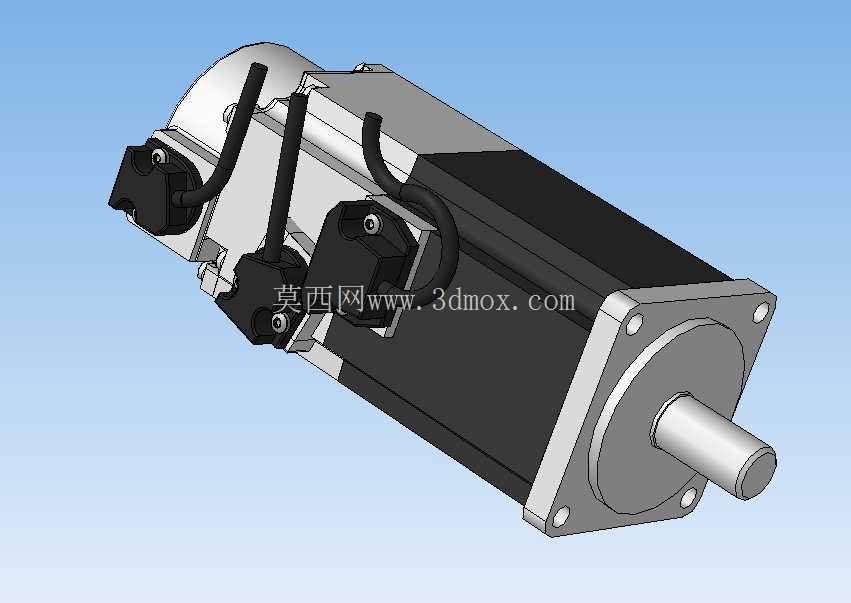

　　机身侧面的两个电气接插件分别对应动力供电和编码器信号反馈，接插件的朝向做了侧向出线设计，相比尾部出线的结构，能缩短电机轴向的总安装长度，在一些轴向空间紧凑的设备腔体内，这种出线方式能预留更多的走线弯折空间，避免线缆过度弯折导致的线芯断裂问题。制动单元的设计集成在电机尾端，和电机的后端盖做了一体化的装配定位，制动摩擦片的间隙在出厂前已经做了预调整，现场安装的时候不需要额外拆解调整制动间隙，只要接入对应的制动供电回路就能正常工作，制动的响应时间匹配伺服驱动器的使能信号时序，当驱动器断开伺服使能的同时，制动单元就会完成抱闸动作，不会出现轴系的微小游动。

　　从建模的细节来看，机身的散热筋结构沿着轴向均匀分布，既保证了电机长时间运行的散热面积，也没有增加额外的机身径向尺寸，接插件的卡扣结构、安装法兰的定位止口都做了细节还原，在做设备整体装配干涉检查的时候，能直接导入这个模型进行布局验证，不需要再对电机的安装接口做二次测绘。在实际选型应用中，这类带制动的伺服电机通常用在存在重力负载的垂直传动轴，或者需要紧急停机后保持位置固定的工位，比如自动化仓储的堆垛机提升轴、机械手的升降关节，普通不带制动的伺服在断电后，抱闸力不足会导致负载下滑，而集成式的制动单元直接作用在电机输出轴上，传动链没有间隙，抱闸的定位精度更高，不会因为传动环节的间隙导致位置偏移。

　　模型还原的安装尺寸可以直接用于设备的机架开孔设计、电机安装座的加工定位，不需要反复核对二维样本的尺寸参数，在三维布局阶段就能确认电机和周边部件的安全距离，比如电机尾部和设备防护门板的间隙、接插件和线缆弯折半径的预留空间，都能通过直接装配这个模型完成验证，减少后期样机装配时出现的尺寸干涉问题。
