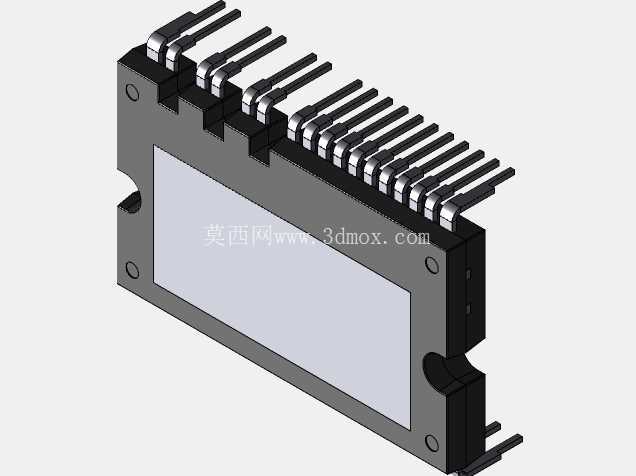

Fairchild FNA41560B2 IGBT功率模块三维结构

　　在工业变频驱动、伺服系统、新能源逆变以及大功率开关电源的硬件开发环节，功率半导体器件的结构适配性往往决定了整套功率板卡的布局可行性，Fairchild这款FNA41560B2型IGBT模块，是面向中小功率电力变换场景开发的集成式功率器件，其三维结构的精准还原，能为硬件结构工程师在PCB布局、散热结构设计、安装空间校核阶段提供直接的尺寸参考。

　　从实际应用场景来看，这类集成IGBT模块常被用在3kW到15kW级别的变频器逆变桥、光伏组串式逆变器的功率级、工业伺服驱动器的功率输出单元，以及不间断电源的功率变换回路中，相比分立式的IGBT单管搭配外围驱动、保护电路的方案，这类集成模块把功率开关管、续流二极管、部分驱动匹配电路做了封装内整合，能大幅减少功率回路的布线长度，降低寄生电感带来的尖峰电压风险，提升功率回路的工作可靠性。

　　从产品功能特性上看，该模块采用多引脚直插式的功率与信号分离排布设计，功率引脚沿模块单侧长边沿顺序排布，引脚宽度根据载流能力做了差异化设计，大电流通路的引脚宽度更宽，降低引脚自身的导通电阻与发热；信号引脚集中排布在功率引脚旁侧，区分驱动输入、故障反馈、温度采样等不同信号通路，避免功率回路的大电流跳变对弱信号产生干扰。模块本体采用塑封加金属散热基底的结构，背面的平整金属面是核心散热路径，安装时需要在该面与散热器之间涂覆均匀的导热硅脂，或者加装绝缘导热垫片，保证热阻处于设计范围内，避免器件工作时结温超过额定值。

　　在设计思路层面，这款模块的封装结构充分考虑了量产装配的工艺性，引脚的伸出长度、引脚间距符合常规波峰焊的工艺要求，模块本体两侧设计有带安装孔的固定凸耳，安装时可以通过两颗螺丝将模块牢牢压接在散热器表面，凸耳的位置做了应力释放设计，避免螺丝锁紧时的压力导致模块内部的陶瓷基板开裂。模块正面的塑封壳体做了加强筋结构，提升封装的机械强度，同时在引脚根部做了应力缓冲结构，避免插件装配时的外力传导到模块内部的键合点，造成功率回路开路失效。

　　从外形尺寸与安装边界来看，该模块的整体轮廓为扁平方形结构，厚度方向的尺寸控制紧凑，适配功率板卡与散热器之间的常规间距设计；功率引脚的伸出长度满足2mm厚度PCB的焊接要求，引脚的折弯角度公差控制在合理范围内，避免插件时出现引脚对位偏差。安装时需要注意，模块周围需要预留足够的电气安全间隙，高压引脚与周边低压信号线路、接地结构之间的爬电距离需要满足安规标准要求，同时模块上方不能布置过高的元器件，避免后续装配、维护过程中对模块壳体造成挤压。散热面的平面度有严格要求，安装时螺丝的锁紧扭矩需要符合器件手册的规定，扭矩过大会导致模块基底变形，甚至损坏内部芯片，扭矩过小则会导致接触热阻过大，散热效果不达标。

　　对于三维建模与结构设计从业者来说，还原该模块的三维结构时，需要重点关注引脚的排布位置、安装孔的相对坐标、散热面的平面度要求，以及模块本体与周边器件的干涉边界，这些细节直接决定了最终设计的功率板卡能否顺利完成装配，能否在长期工作中保持稳定的性能。在进行设备选型时，也需要结合实际的功率等级、散热条件、安装空间来判断该模块是否适配，不能仅关注电气参数而忽略结构层面的匹配性，很多现场出现的模块失效问题，往往都是安装结构设计不合理、散热压接不达标导致的，而非器件本身的电气性能缺陷。
