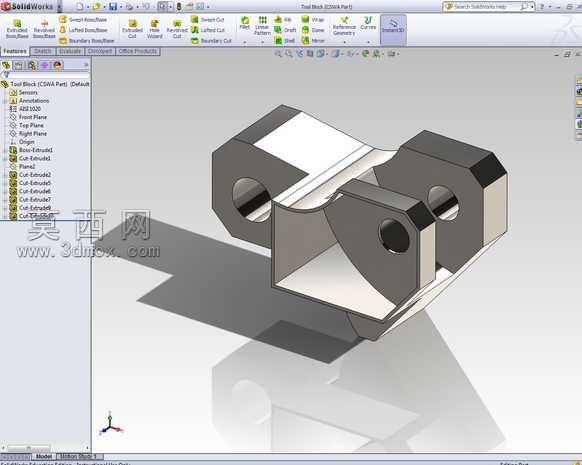

CSWA考核用铰接式工具块结构设计

本作品为CSWA考核相关的工具块三维建模作品，建模过程依托三维参数化设计软件完成，全程遵循自底向上结合特征驱动的建模逻辑，从基础基准面搭建开始，首先绘制主体块的轮廓草图，通过拉伸凸台命令生成工具块的核心基体，过程中严格把控草图的几何约束与尺寸约束，确保基体的长宽高比例、各平面的平行度与垂直度符合设计要求。针对两侧带孔的铰接耳结构，采用单独草图绘制后拉伸的方式生成，对耳板上的同轴安装孔使用异形孔向导命令完成，保证孔的圆柱度、两侧耳板孔的同轴度公差符合装配要求，同时对耳板与主体衔接的位置添加圆角过渡特征，避免应力集中问题，提升零件的结构强度。模型的中部镂空减重结构，通过拉伸切除命令完成，切除轮廓的绘制充分考量了零件的受力分布，在保证整体刚性的前提下尽可能减少冗余材料，实现轻量化设计。渲染阶段采用软件内置的金属材质赋予零件表面，调整材质的粗糙度、反射率参数，模拟经过机加工后的金属零件质感，同时添加地面阴影与环境反射效果，让模型的展示效果更贴近真实工业零件的视觉表现。结构设计上，该工具块为典型的铰接类连接构件，两侧的同轴孔用于穿装销轴实现与其他部件的转动连接，中部的凹槽结构用于容纳配套的连接件，主体的平面部分可作为装夹定位基准，适配机械装配中的工装连接需求。建模过程中所有特征均保留完整的参数化建模历史，方便后续根据实际使用需求调整尺寸参数，对所有尖锐棱边都添加了合适大小的倒角或圆角，既符合机械加工的工艺要求，也避免零件使用过程中出现锐边划伤的问题。整体建模逻辑贴合CSWA考核的技能要求，涵盖了草图绘制、基础特征创建、工程特征添加、材质赋予与渲染等全流程三维设计技能点，模型的几何精度满足后续导出工程图、进行装配干涉检查、模拟运动工况的使用需求。
