防爆环境用径向活塞式气动马达结构

　　做化工区非标设备改造的那几年，最头疼的就是防爆区域的动力源选型——电动马达要做隔爆处理成本高，后期线缆维护还要反复做防爆检测，燃气马达又存在回火隐患，直到接触这类径向活塞式气动马达，才解决了不少现场的实际痛点。这类气动马达的核心应用场景集中在存在易燃易爆气体、粉尘的作业环境，比如石化厂区的阀门驱动、喷漆车间的输送辊动力、煤矿井下的小型执行机构、烟花爆竹生产区的工装驱动，这些区域对动力源的防爆等级要求极高，传统电动元件哪怕做了隔爆处理，长期运行的温升、触点打火隐患始终是运维的心头大患，而气动马达以压缩空气为动力介质，本身不存在电火花、高温升的问题，从根源上规避了爆炸诱因。

　　从实际用途来看，这款径向活塞式气动马达相比叶片式气动马达，输出扭矩更大，低速稳定性更好，不会出现叶片式马达低转速下扭矩骤降的问题，适合驱动需要恒定扭矩输出、频繁启停甚至带载启动的工况，比如搅拌易燃易爆介质的小型搅拌器、防爆区域的卷扬机构、需要正反转频繁切换的工装夹具驱动。它的功能特性上，首先是可以通过调节进气压力实现无级调速，进气压力从0.4MPa到0.7MPa区间内，输出转速和扭矩可以线性调整，不需要额外加装变频类的调速元件，适配气动系统的调节逻辑；其次是具备过载自保护特性，当负载超过额定输出扭矩时，马达会自动停转，负载降低后又能自动恢复运行，不会像电动马达那样出现堵转烧绕组的问题，大幅降低了故障维修率；另外它可以瞬间实现正反转切换，不需要额外加装换向的复杂结构，切换过程冲击小，适合需要频繁换向的作业场景。

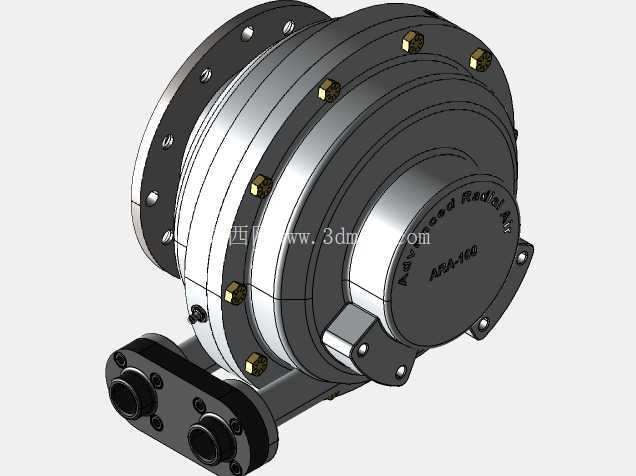

　　从设计思路来看，这款马达采用径向多活塞布局，压缩空气进入配气阀后，按顺序推动各个活塞做往复运动，通过曲柄结构将活塞的直线运动转化为输出轴的旋转运动，相比轴向活塞结构，径向布局的活塞受力更均匀，配气结构的加工难度更低，后期维护时拆解配气阀、更换活塞密封件都更方便。外壳采用多层法兰叠装结构，每层法兰之间用螺栓加密封垫紧固，既保证了壳体的承压能力，又能在维修时逐层拆解，不需要整体破坏壳体；端盖上的油嘴可以定期加注气动专用润滑油，润滑活塞和配气摩擦副，延长密封件的使用寿命。进出气接口布置在马达侧下方的安装座上，避免管路从马达上方走线干涉周边安装空间，接口采用标准气动管螺纹，和现场常规的气动管路接头可以直接适配，不需要额外加工转换接头。

　　从安装边界来看，这款马达采用前端法兰安装方式，法兰端面上的安装孔呈圆周均布，适配标准的法兰安装尺寸，输出轴从法兰中心伸出，轴端采用标准平键连接，和常规的联轴器、带轮连接尺寸通用，不需要额外定制连接件。整体外形为圆柱状结构，最大外径处预留了足够的扳手空间，安装时紧固法兰螺栓不需要特殊工装，侧下方的进出气接口距离安装法兰端面有足够的间隙，接气管时不会和安装面产生干涉。需要注意的是，安装时要保证马达输出轴和被驱动部件的同轴度，误差控制在0.1mm以内，避免长期运行出现偏磨导致密封件漏气、输出轴轴承损坏；供气端要加装三联件过滤压缩空气中的水分和杂质，同时定期加注润滑油，避免活塞密封件过早磨损。另外这类气动马达的输出特性是转速越高扭矩越小，选型时要根据负载的实际启动扭矩匹配对应的功率型号，不要只看额定转速参数，避免出现带载启动无力的问题。在实际现场使用中，这类马达的噪声比叶片式气动马达更低，因为活塞结构的排气脉动更小，加装消声器后可以满足车间的噪声要求，长期运行的维护成本只有同功率隔爆电动马达的三分之一左右，尤其适合防爆等级要求高、维护不便的偏远作业区域。
