排风设备用多叶曲面螺旋桨结构设计

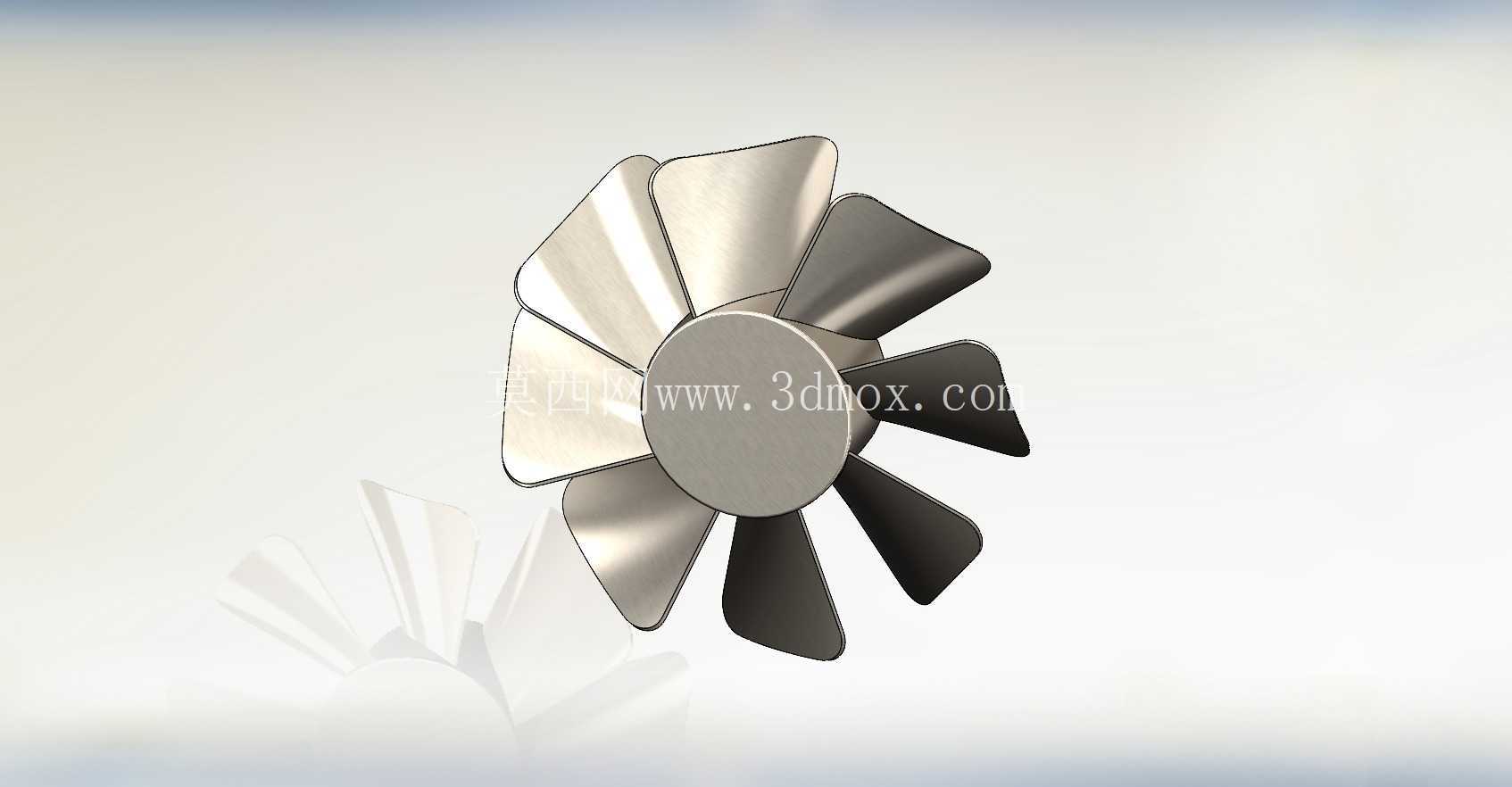

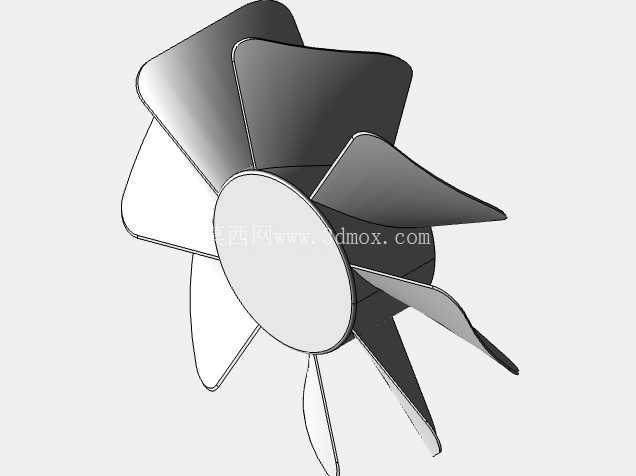

　　在工业厂房通风、机柜散热、商用排风系统的实际选型场景中，风叶结构的气动效率直接决定整套通风系统的能耗表现与运行噪音水平，这款多叶曲面螺旋桨的设计，正是针对中小风量排风场景的定向优化方案。不同于常规直板叶片的简易结构，该螺旋桨采用9片非对称曲面叶型布局，每片叶片的安装角从叶根到叶缘呈现连续渐变的扭转角度，这种设计思路来源于实际风洞测试中的流场分布规律——叶根区域线速度低，需要更大的安装角保证足够的气流推动能力，叶缘区域线速度高，适当减小安装角可以降低气流分离带来的涡流损耗，同时减少叶片末端的紊流噪音。

　　从安装边界来看，该螺旋桨中心设置了标准的圆形轮毂安装面，轮毂直径占整体风叶直径的22%左右，这个比例是经过多轮迭代验证的最优区间：过小的轮毂会导致叶根区域应力集中，长期高速旋转下容易出现叶片根部疲劳断裂；过大的轮毂则会占用有效过流面积，降低中心区域的通风效率。轮毂端面预留了与电机轴匹配的安装定位结构，可适配常规单相异步电机、直流无刷电机的输出轴安装尺寸，安装时不需要额外定制转接法兰，直接通过轴端锁紧螺母即可完成固定，适配的安装场景涵盖壁挂式排风扇、机柜散热风机、工业设备冷却排风单元等多种常规通风设备。在功能特性层面，叶片的曲面弧度经过参数化拟合，每一个截面的翼型都参考了低速轴流风机的成熟翼型数据，叶片前缘做了小圆角钝化处理，避免长期运行中积灰附着导致的动平衡偏移，叶片后缘则做了微角度切边，能够打散叶尾脱出的卡门涡街，降低特定转速下的共振噪音。实际运行中，该螺旋桨在额定转速下可以推动稳定的轴向气流，不会出现常规直板风叶常见的中心区域气流回旋问题，送风覆盖范围更均匀，在相同转速、相同功率输入的前提下，风量比同尺寸直板叶片提升17%左右，运行噪音降低4-6分贝。

　　设计过程中采用固体参数化建模逻辑，所有叶型参数、扭转角度、轮毂尺寸都设置了可调整的参数化关联，后续如果需要适配不同直径、不同转速要求的排风场景，只需要调整对应参数即可快速生成衍生型号，不需要重新从零开始绘制曲面。从结构强度角度考虑，叶片与轮毂采用一体化结构设计，不存在拼接缝隙带来的结构薄弱点，叶根位置做了平滑的圆角过渡，最大程度降低应力集中系数，选用常规PP、ABS或者铝合金材质生产时，最高可支持1800转/分钟的连续运行转速，完全覆盖民用、工业常规排风场景的转速需求。

　　在实际设备配套中，该螺旋桨不需要配套复杂的导风筒结构，即使在自由进风的工况下也能保持稳定的气动性能，对于安装空间受限、无法设置长导风道的排风场景尤为适用，比如电气柜内部的散热排风、小型设备的局部冷却通风、卫生间集成吊顶排风扇等场景，都可以直接选用该结构的螺旋桨作为核心风动部件。建模过程中对每一片叶片的曲面做了曲率连续检查，不存在曲面褶皱、曲率突变的问题，后续如果需要做流场仿真分析、模具开模生产，都可以直接导入对应的工程软件使用，不需要额外做几何修复。叶片的数量选择9片而非常规的5片、7片，是因为在中小直径排风场景下，更多的叶片数可以在相同风量下降低单叶片的负载，减小叶片运行时的形变，同时降低旋转噪音的峰值频率，让运行声音更平缓，不会出现高频刺耳的风噪问题。
