14x51规格导轨式熔断器底座结构设计

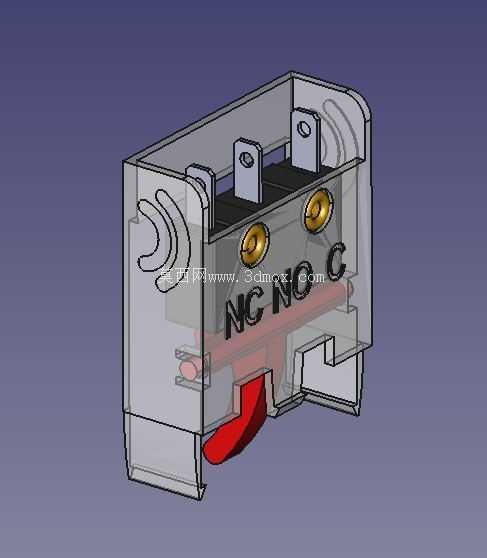

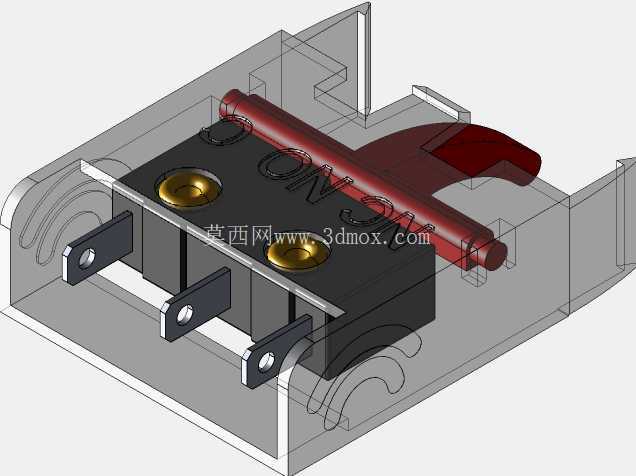

　　在低压配电回路的终端保护设计中，熔断器底座是承担过流故障切断、熔体承载固定的核心配套部件，这款适配14x51规格熔体的导轨式底座，主要应用于工业控制柜内部支路保护、光伏汇流箱直流侧保护、机床控制回路过载短路防护等场景，日常运维中可直接通过扳动前端操作手柄实现带载状态下的熔体更换，无需拆卸整段配电回路接线，能大幅降低现场运维的断电范围与操作时长。从结构设计逻辑来看，这款底座采用了模块化卡装思路，背部的标准DIN导轨卡扣可直接适配行业通用的35mm宽度安装导轨，卡扣自带弹性锁止结构，推入导轨后可自动卡合，拆卸时仅需用一字螺丝刀撬动底部的解锁拨片即可完成底座拆卸，无需额外的固定螺丝，在多回路并排安装的柜内布局中，单底座的安装宽度控制在18mm，相邻底座之间无需预留额外操作间隙，可紧密排布节省柜内安装空间。底座的主体承载结构采用阻燃热固性材料注塑成型，材料的耐温等级可达到160摄氏度，能够承受熔体熔断瞬间产生的电弧高温与冲击气压，避免故障状态下出现底座开裂、飞弧外露的风险；上部的透明防护盖板采用卡扣式固定，日常状态下可覆盖带电的接线端子与熔体腔体，防止运维人员误触带电部位，更换熔体时仅需向上扳开盖板即可露出腔体内部，无需完全拆卸盖板，避免小零件在柜内掉落遗失。

　　前端的操作手柄带有明确的分合位置标识，手柄处于闭合位置时，内部的铜质导电夹片会牢牢夹紧熔体两端的铜帽，接触电阻控制在0.5毫欧以内，可承载额定63A电流的长期通流，不会出现接触部位过热的问题；手柄扳动到断开位置时，内部的夹片会主动脱离熔体铜帽，形成明显的断开点，此时可直接取出失效熔体更换新件，操作过程中操作人员的手部不会接触到带电部位，具备完善的操作防护设计。

　　接线端子部位采用压线框式结构，可适配1.5平方到16平方的多股铜芯导线接入，端子螺丝采用防滑脱设计，拧到最大开口位置也不会从底座上脱落，避免现场接线时螺丝掉落进柜内缝隙造成短路隐患；端子的导电部位与底座安装导轨之间设计有2mm以上的绝缘隔离间隙，即使出现导线绝缘层破损的情况，也不会将故障电压传导到安装导轨上引发整柜带电风险。从安装边界尺寸来看，这款底座的总高度为92mm，深度为70mm，安装后从导轨表面到手柄最前端的突出距离为65mm，在柜内布局时需要预留至少80mm的前部操作空间，保证手柄可以完全扳动到分合位置，不会被柜内的线槽、走线等部件干涉；相邻底座的接线端子之间带有一体化的绝缘隔栏，多回路并排安装时不会出现不同回路之间的电弧短路问题，可直接应用于额定电压690V及以下的交流配电回路、1000V及以下的直流光伏回路中。

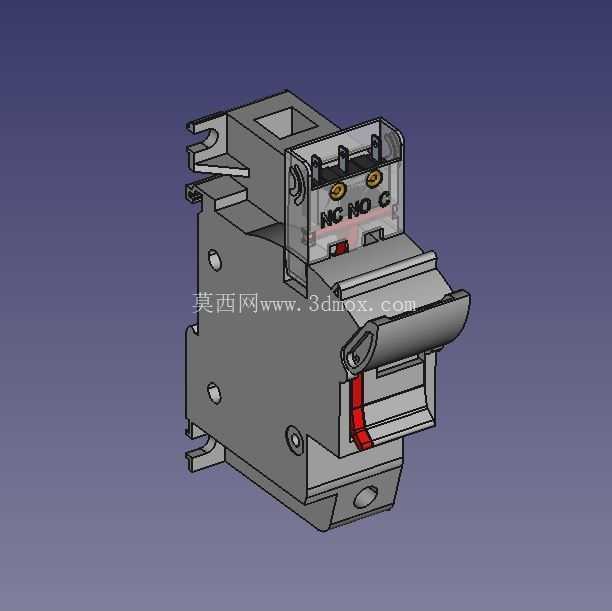

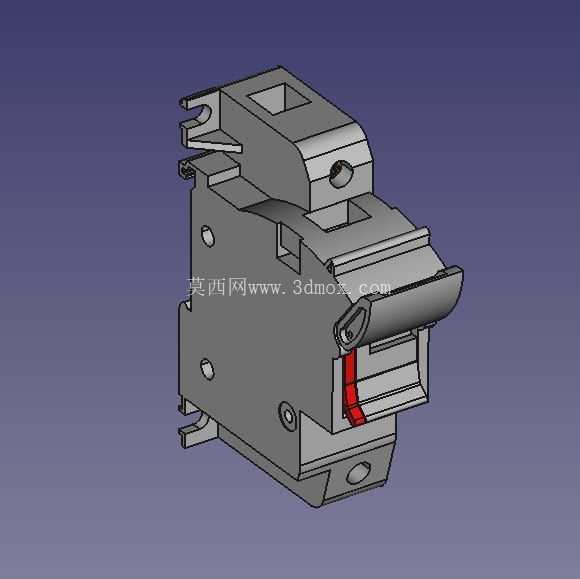

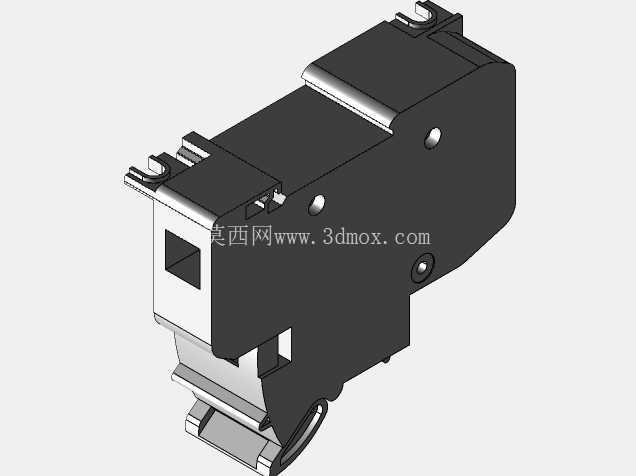

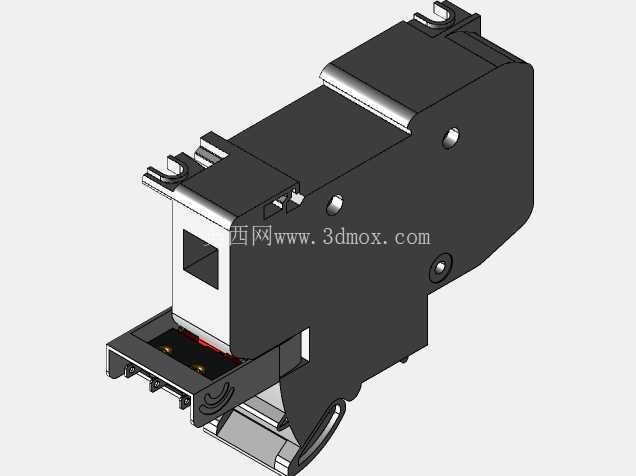

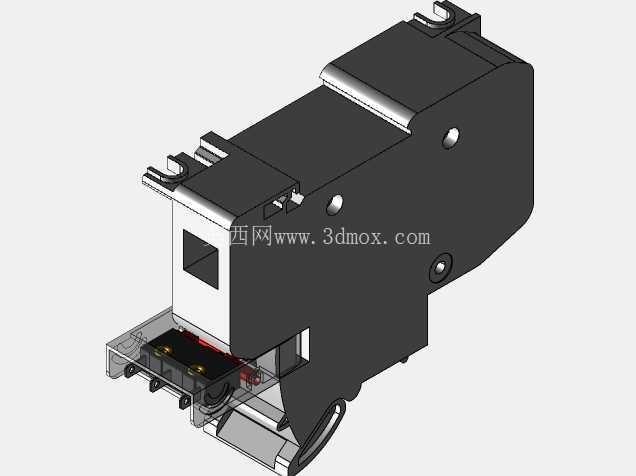

　　在三维建模过程中，这款模型完整还原了底座的所有装配细节，包括背部导轨卡扣的弹性结构、操作手柄的转动行程、内部导电夹片的位置、透明盖板的卡扣配合关系，所有配合面的间隙都按照实际产品的装配公差进行还原，可直接用于柜内布局的干涉检查、配电系统的三维可视化布线设计，也可作为低压电器选型阶段的结构参考，帮助设计人员提前预判安装空间、接线操作空间是否满足现场施工与后期运维的要求。
