五千升立式圆柱形储水罐体结构设计

　　在民用供水、小型工业生产循环水系统、临时施工场地供水保障、农田节水灌溉中转储水等场景中，大容量立式储水罐体是核心的储水载体，本次设计的5000L规格储水罐体，完全围绕实际落地使用的安装、运维、储水安全需求展开建模，所有尺寸均匹配现场安装的实际边界条件，可直接用于结构校核、安装布局模拟、配套管路设计参考。

　　从实际使用场景出发，这类5立方容量的储水罐，常被安置在厂区供水泵房旁、建筑楼顶二次供水区域、农村集中供水点、小型污水处理站的清水储区、户外临时作业营地的供水点，既要满足稳定储水的密封要求，也要兼顾日常检修、顶部管路对接的操作便利性，同时还要考虑罐体自身放置的稳定性，避免满水状态下出现重心偏移、罐体变形的问题。

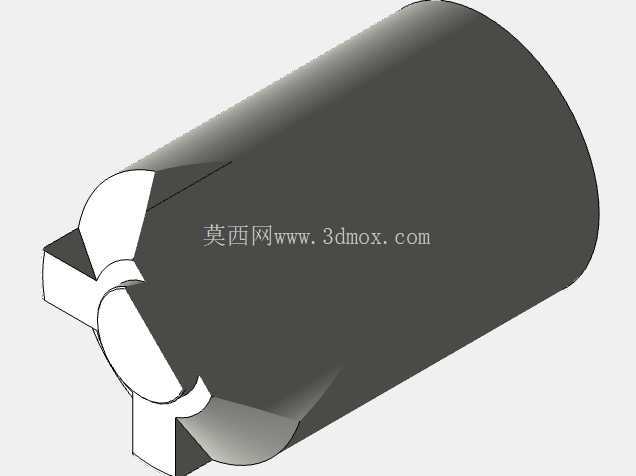

　　设计过程中首先确定了罐体的核心尺寸边界，罐体主体为圆柱形结构，直径设定为167厘米，整体高度为280厘米，这个尺寸比例经过反复校核：圆柱形结构本身具备最优的环向受力特性，储水时水体对罐壁的压力均匀分布，相比方形罐体可大幅降低壁板的结构加强需求，减少材料用量的同时提升结构可靠性；直径与高度的比例控制，既避免了罐体过矮导致占地面积过大的问题，也防止罐体过高带来的重心上移、抗风载能力下降、底部压强过大的隐患，满水状态下整体重心维持在罐体总高度的三分之一左右，放置在硬化水平基础上即可满足稳定性要求，无需额外加装复杂的固定支架，适配多数现场的安装基础条件。

　　罐体顶部的结构设计充分考虑了实际运维需求，顶部中心设置圆形检修人孔，人孔带凸起的密封压边结构，可配套密封盖实现储水过程的密封，避免杂物落入罐内、减少水体蒸发损耗，检修人员可通过人孔进入罐内完成清洁、焊缝检查、内部附件维护等操作。顶部沿圆周均匀分布四个凸起的对接凸台结构，这部分结构一方面可作为顶部管路的安装对接面，方便接入进水管、溢流管、呼吸阀、液位计安装组件等配套部件，四个凸台的均匀布局可让管路走向更灵活，适配不同方向的管路排布需求，减少现场安装时的管路弯折加工量；另一方面凸台结构也可作为顶部加强筋，提升罐顶的结构刚度，避免罐顶在人员踩踏操作、顶部附件安装时出现凹陷变形，同时在罐体吊装转运时，凸台结构也可作为吊点的卡位结构，配合吊装带完成罐体的平稳吊装，无需额外焊接临时吊耳，减少吊装作业对罐体壁板的损伤。

　　罐体的壁板采用等壁厚设计思路，建模时预留了壁板厚度的参数化调整空间，可根据实际使用的材质（如PE滚塑、不锈钢焊接、碳钢防腐等不同工艺）调整壁厚参数，匹配不同材质的强度要求：若采用食品级PE滚塑工艺，可适当增加壁厚提升抗冲击性能，适配户外露天放置的耐老化需求；若采用不锈钢焊接工艺，可适当降低壁厚，在满足强度要求的前提下控制设备整体重量，方便室内安装场景的搬运就位。罐体底部为平底结构，与圆柱形罐身平滑过渡，避免直角连接处的应力集中，平底结构可直接放置在水平硬化基础上，基础仅需做简单的找平处理即可，无需制作配套的鞍座支撑，降低现场安装的基础施工成本。

　　在建模过程中，所有结构的过渡位置均做了圆角处理，避免尖锐棱角带来的应力集中问题，同时也减少实际加工过程中尖锐边角对安装人员的划伤风险，符合机械设备安全设计的基本要求。顶部人孔的压边高度经过合理设定，既可以保证密封盖安装时有足够的定位面，也不会因为压边过高导致顶部积水、积灰，日常清洁时可直接将顶部杂物冲刷至罐外，减少运维清理的工作量。四个顶部凸台的尺寸统一，可实现配套法兰、管接头的标准化选型，无需针对不同位置的凸台定制非标连接件，降低后续配件采购和更换的成本。

　　从安装边界来看，罐体直径167厘米，现场安装时仅需预留直径180厘米左右的安装空间即可，周边预留30厘米左右的操作空间，方便管路对接、日常巡检时的罐体外观检查；罐体总高度280厘米，安装在室内时需要核对室内净空高度，确保顶部人孔可以正常开启、顶部管路有足够的排布空间，若安装在户外露天场景，该高度也不会超出多数区域临时建筑的高度限制，无需额外做加高的防护围挡。满水状态下罐体总重量约为5.2吨左右（含罐体自身重量），对基础的压强约为0.024MPa，普通的C20混凝土硬化地面（厚度10厘米以上）即可满足承重要求，无需做特殊的桩基处理，适配多数应用场景的基础条件。

　　在功能适配性上，该罐体结构除了用于常温清水储存外，调整密封件材质和壁板厚度后，也可适配轻度腐蚀性液体的中转储存、消防备用水储存、农业水肥混合溶液储存等场景，顶部的凸台结构可灵活加装液位传感器、温度传感器、自动补水阀等自动化配件，满足不同场景下的功能扩展需求。建模时所有结构均做了参数化关联，若后续需要调整罐体容积，仅需修改直径和高度参数即可快速生成对应规格的罐体模型，大幅提升同系列产品的设计效率，减少重复建模的工作量。
