小量程平行梁式称重测力传感结构

项目分类:传感器 发布时间:2026-06-29 ID:1194441
  • 小量程平行梁式称重测力传感结构

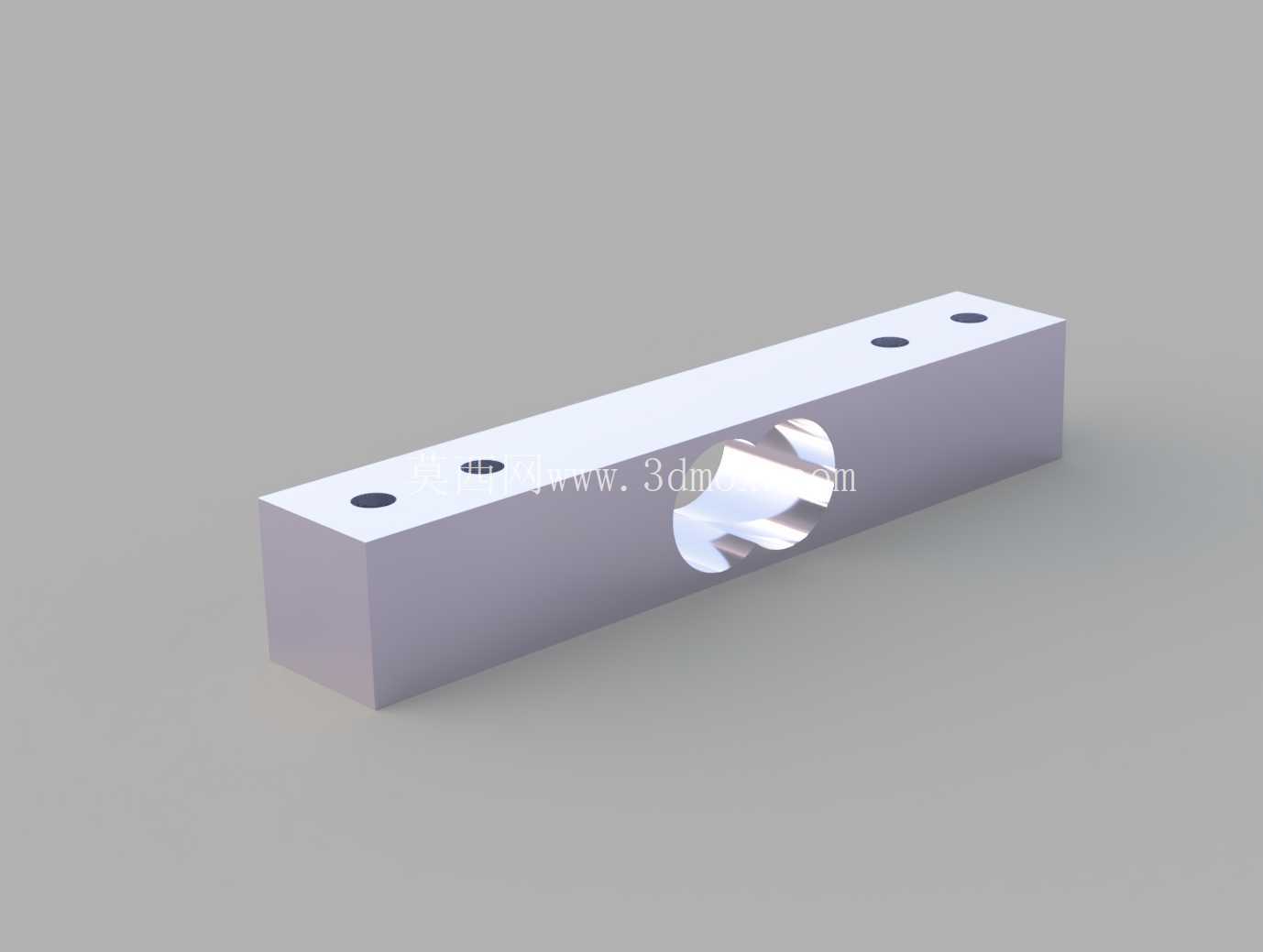

日常做小型称重设备选型或者结构适配的时候,这类小量程平行梁结构的称重元件是绕不开的核心部件,很多桌面级称重设备、小型定量分装装置、便携测力检具里都能看到同结构的产品。先从实际安装的边界条件说,这款传感结构的外形截面是12.7mm见方的矩形长条,总长度控制在75mm,梁体上预留的安装孔孔径为4mm,不管是做嵌入式安装还是台面式固定,这个尺寸都能适配多数紧凑空间的安装需求,不会因为元件体积过大挤占设备内部的走线或者其他构件的布置空间。

从功能特性上看,1kg的额定量程决定了它的应用场景集中在对小质量物体的高精度检测场景,比如实验室小型样品称量台、桌面级珠宝称重装置、小型食品分装的定量检测工位,还有一些自动化设备里的微小力值检测环节,比如小型压装工序的压力反馈、轻薄物料的张力检测端,都可以用这类平行梁结构来实现力值到电信号的转换。平行梁的结构设计本身就有天然的抗偏载优势,梁体中间的应变区做了圆弧过渡的镂空处理,这个设计不是为了外观好看,而是为了让应变片粘贴区域的应力分布更均匀,当载荷作用在梁的自由端时,应变区的形变能够线性传递,避免局部应力集中导致的测量误差,同时也能提升结构的抗过载能力,就算偶尔有超出量程15%以内的瞬时载荷,也不会直接造成梁体的塑性形变,延长元件的实际使用寿命。

做三维建模的时候,这类传感结构的建模重点其实不在外部的矩形轮廓,而在中间应变区的曲面过渡处理,很多新手建模的时候容易把镂空位置做的棱角分明,实际上量产的这类传感器,应变区的过渡都是光滑圆弧,一方面是加工的时候铣削工序的走刀需求,另一方面就是刚才提到的应力分散要求,如果棱角太尖锐,反复加载之后容易在棱角位置产生疲劳裂纹,直接导致元件报废。另外安装孔的位置精度也很重要,四个安装孔分别布置在梁体的两端固定侧和载荷承载侧,孔位的同轴度、孔中心到梁端面的距离公差,都会直接影响后续安装之后的测量精度,建模的时候需要严格按照安装基准来标注尺寸,不能只做外形的示意,不然导出的工程图没法直接用于加工参考。

从设备适配的角度说,这类小量程传感器的安装面平面度要求很高,不管是固定端的安装基座还是承载端的称重台面,和传感器接触的面都需要做铣平处理,平面度公差要控制在0.02mm以内,如果安装面不平整,锁紧安装螺丝的时候会给梁体施加额外的预紧应力,就算没有加载载荷,传感器也会有初始的信号偏移,直接导致零点漂移,影响最终的测量准确性。另外梁体的材质一般选用高强度铝合金,表面做阳极氧化处理,既能保证结构的刚性满足小量程形变的线性要求,又能避免日常使用中的锈蚀问题,同时铝合金的弹性模量稳定,在额定载荷范围内的形变是完全可逆的,不会因为长期使用出现蠕变超差的问题。

很多做小型非标设备的工程师在选这类传感器的时候,容易忽略安装空间里的间隙预留,其实这类平行梁传感器在加载的时候,梁体的自由端会有微米级的向下形变,所以建模装配的时候,承载端和周边的固定结构之间要预留至少0.5mm的间隙,不能让周边的构件碰到梁体,不然会分流一部分载荷,导致测量值比实际值偏小。还有走线的位置,一般这类传感器的信号出线端会布置在固定端的侧面,建模的时候要在对应的安装基座位置留出走线槽,避免线材被压在传感器和安装面之间,造成安装面不平整的问题。

实际做结构验证的时候,除了静态的尺寸检查,还要模拟加载工况做简单的受力仿真,看应变区的应力分布是否均匀,最大应力值是否在材料的弹性极限范围内,确保在满量程载荷下,应变区的最大应力不超过铝合金屈服强度的三分之一,这样才能保证长期使用的稳定性。另外安装孔的沉头深度也要注意,用M4的螺丝固定的时候,沉头深度要保证螺丝锁紧之后,螺丝头不会高出传感器的上表面,不然会顶到称重台面,影响载荷的正常传递。
