乘用车铝合金多辐条轮毂结构设计

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车轴的核心承载部件，这个多辐条铝合金轮毂的结构设计，需要同时兼顾承载性能、动平衡表现、散热效率与装配适配性，不能只追求外观造型。先从实际装车场景来说，这类轮毂主要适配家用紧凑型、中型乘用车，对应轮胎扁平比在55-65区间的常规民用轮胎，日常行驶覆盖城市铺装路面、高速巡航以及轻度非铺装路面通行，需要承受整车整备质量下的垂直载荷，还要传递制动、驱动过程中的扭矩，同时缓冲路面传递的部分冲击。

　　从结构设计思路来看，轮辋部分的轮廓完全匹配标准轮胎胎圈座尺寸，胎圈座的锥度、轮缘的高度都严格遵循乘用车轮辋的通用规范，保证轮胎安装后不会出现脱圈、慢漏气的问题，轮辋的槽深设计也兼顾了轮胎拆装的便利性，不会出现维修时轮胎无法顺利卡入位的情况。中心孔的尺寸对应常规乘用车的轴头规格，周围均匀分布的螺栓孔孔位精度控制在±0.02mm以内，保证装车后轮毂的同轴度，避免高速行驶时出现方向盘抖动的问题。螺栓孔周围做了局部加厚处理，分散螺栓紧固时的压应力，避免长期使用后孔位出现变形、开裂。

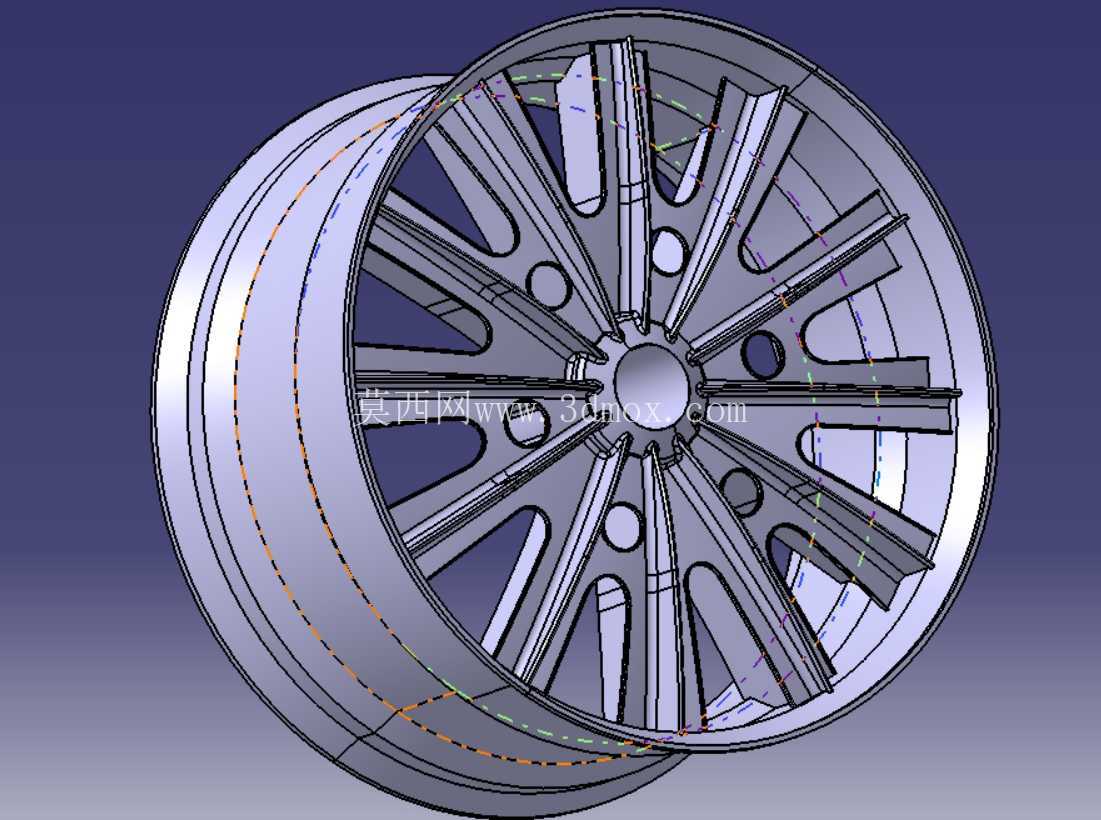

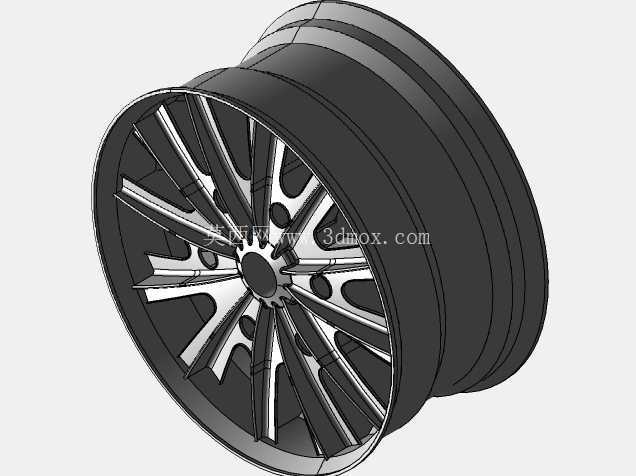

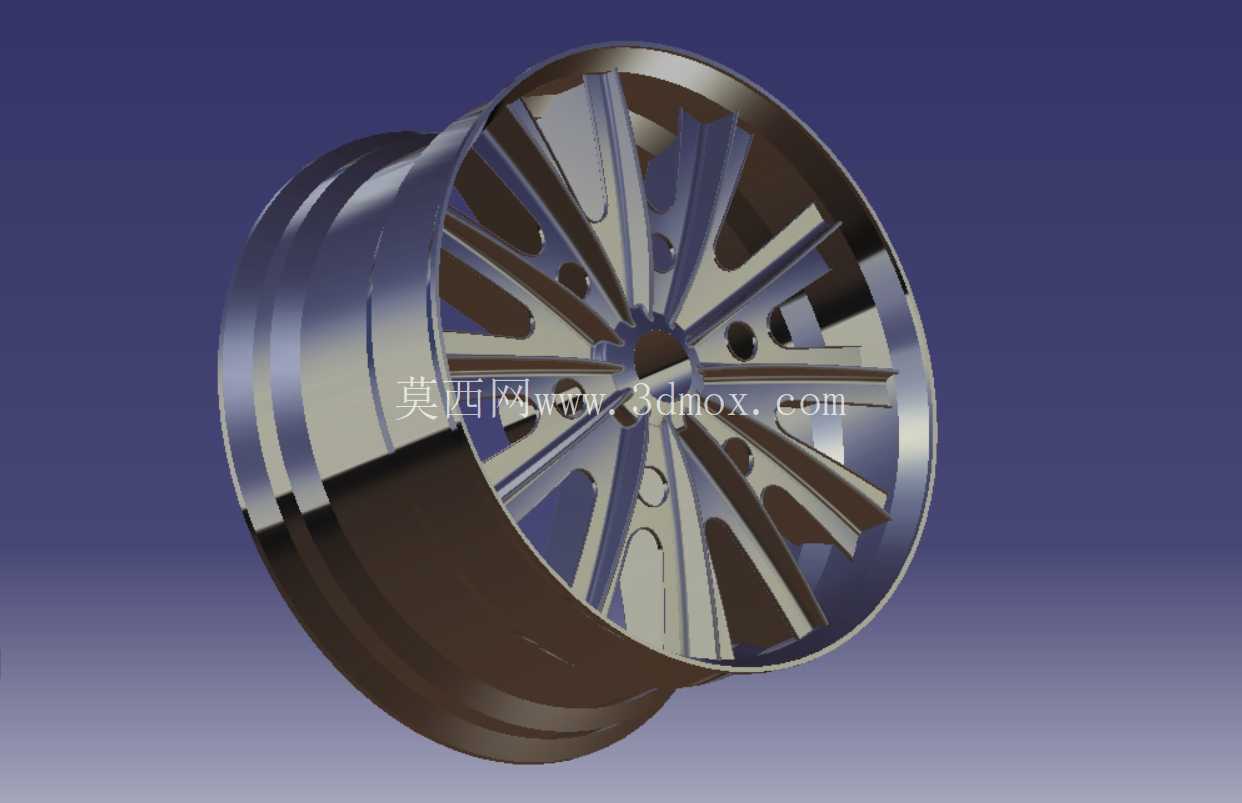

　　轮辐部分采用多辐条分叉式结构，不是单纯为了视觉效果，每一根辐条的截面都做了变厚度设计，靠近中心安装座的位置厚度更大，向轮辋方向逐渐过渡减薄，在保证整体抗弯、抗扭强度的前提下尽可能降低簧下质量，簧下质量的降低能直接提升悬挂的响应速度，改善整车的操控质感与行驶平顺性。辐条之间的镂空区域一方面是为了给制动系统留出足够的散热空间，日常连续制动时刹车卡钳与刹车盘产生的热量可以通过镂空区域快速流通散出，避免制动系统出现热衰减；另一方面镂空结构也能减少轮毂转动时的风阻，优化整车的空气动力学表现。

　　安装边界方面，轮毂的偏距设计经过匹配计算，装车后轮胎的接地面中心与转向节的主销偏移距处于合理区间，不会增加转向助力的负载，也不会导致轮胎偏磨。轮辐背面预留了刹车卡钳的避让空间，即使后期改装更大尺寸的刹车卡钳，也不会出现卡钳与轮辐干涉的问题。轮毂的整体动平衡余量在设计阶段就做了优化，圆周方向的质量分布均匀，减少后期装车时需要粘贴的平衡块重量，甚至部分高精度加工的产品可以做到零平衡块装配。

　　从实际使用的功能特性来说，铝合金材质本身的导热性能优于传统钢制轮毂，能更快将制动系统产生的热量传导出去，同时铝合金的抗腐蚀性能更好，长期在雨雪天气、融雪剂路面行驶也不容易出现锈蚀，后期维护成本更低。轮辋的边缘做了加厚的轮缘保护设计，当车辆靠边停车不小心蹭到路沿时，加厚的轮缘可以先承受剐蹭冲击，避免轮胎胎侧被直接割伤，也能减少轮毂本体出现大面积变形的概率。

　　在结构强度校核层面，设计过程中需要通过径向疲劳试验、弯曲疲劳试验以及13度冲击试验的验证，径向疲劳模拟车辆长期满载行驶时轮毂承受的垂直交变载荷，弯曲疲劳模拟车辆转向、过弯时轮毂承受的弯曲力矩，冲击试验模拟车辆过坑、压到路面凸起物时的瞬时冲击，所有试验工况都满足标准要求的循环次数后，结构设计才算合格。辐条与轮辋的连接位置做了大圆角过渡，避免应力集中，长期交变载荷作用下不会在连接位置出现疲劳裂纹。

　　另外轮毂的中心孔与轴头的配合采用过渡配合，安装时可以精准定位，避免装车后出现偏心，螺栓采用球面或者锥面配合，紧固时可以自动对中，保证每个螺栓的受力均匀，不会出现单个螺栓受力过大断裂的问题。气门嘴的安装位置预留了标准的安装孔，适配常规的橡胶气门嘴或者金属气门嘴，孔位周围做了密封平面，保证气门嘴安装后不会出现漏气。
