四旋翼航拍无人机整机结构设计

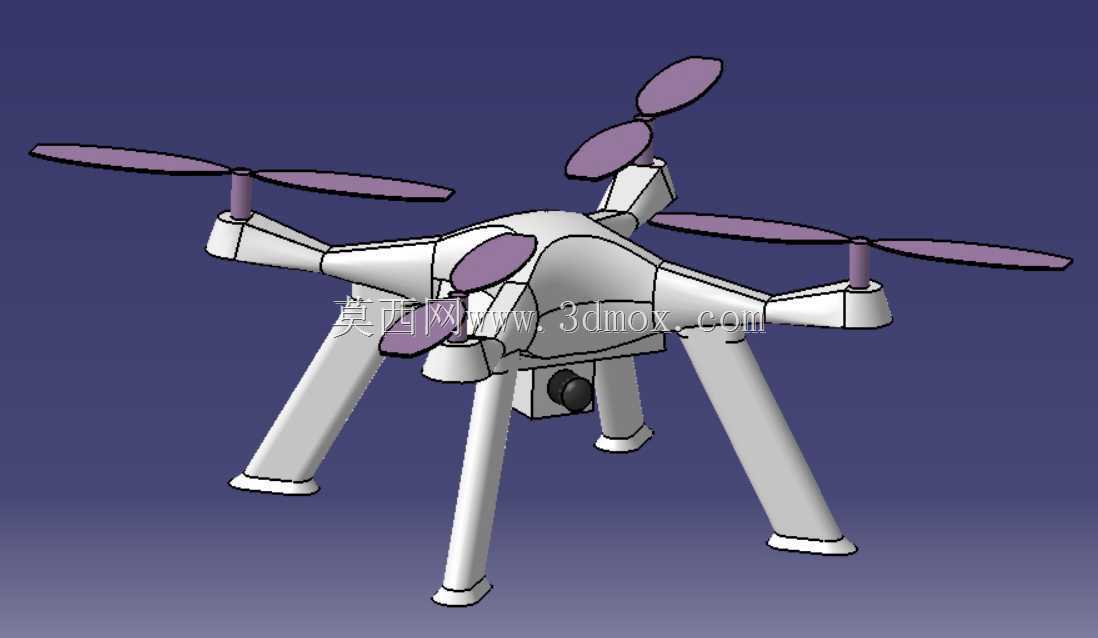

　　这套四旋翼飞行器结构围绕低空航拍与巡检场景搭建，整机采用十字交叉的四臂布局，四个旋翼分别布置在机臂末端，通过对角旋翼同向、相邻旋翼反向的旋转方式抵消反扭矩，从而实现姿态稳定与航向控制。机身主体为流线型壳体，内部预留飞控板、电池、电调与图传设备的安装空间，机头下方设置云台挂载位，可搭载小型摄像载荷，满足航拍、测绘、电力巡线、农林监测等低空作业对稳定飞行平台的需求。

　　从结构设计思路看，机臂与机身采用一体化承托构型，臂端电机座直接承接电机推力与振动载荷，力流沿机臂传至中央机身，再分布到四条起落支腿。支腿向外倾斜展开，形成较宽的支撑多边形，起降时能够抵抗侧翻，并在硬着陆时通过支腿变形吸收部分冲击。起落架高度经过权衡，既要为下方云台与相机留出离地间隙，避免起降瞬间镜头触地，又要控制整机重心高度，降低飞行姿态调整时的惯性影响。

　　旋翼系统是模型中表现较为完整的部分。每支机臂末端布置电机座、电机与双叶螺旋桨，桨叶具有明显的翼型曲面和桨距变化，旋转时产生升力。四组旋翼在水平面内对称分布，相邻桨叶旋转平面保持足够间距，可减少气动干扰；桨尖与机身、支腿之间预留安全边界，避免大姿态机动或机体轻微振动时发生干涉。机身顶部曲面顺滑过渡，既有利于降低飞行阻力，也为内部电子元件提供规整的封装空间。

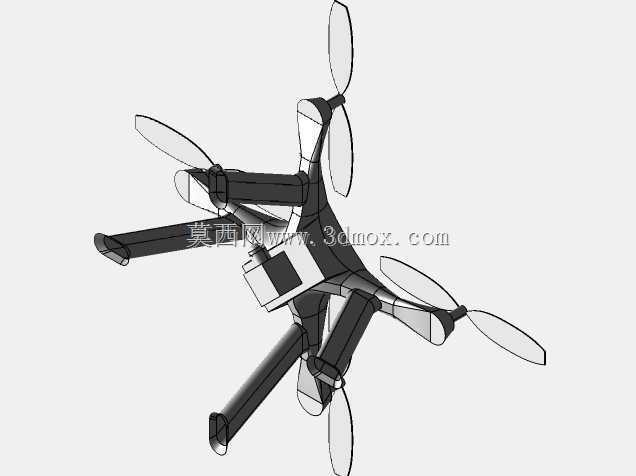

　　载荷安装方面，机头腹舱位置预留相机或云台接口，挂载点靠近整机重心，能够减小载荷变化对俯仰平衡的影响。实际工程中，该区域需要重点考虑振动隔离，因为电机与螺旋桨产生的高频振动会直接影响成像质量，通常在云台与机身之间设置减振垫或减振板，并把电池等重件布置在重心附近，使整机质量分布尽量集中。模型中腹舱外形与支腿位置相互避让，相机镜头朝下安装后，前方与两侧视野不会被起落架遮挡。

　　尺寸边界上，这类四轴平台的外接轮廓主要由旋翼旋转直径和机臂展开长度决定。设计时需明确三个关键包络：一是旋翼旋转形成的水平圆盘范围，二是起落架触地形成的支撑范围，三是腹舱载荷向下突出的最低边界。运输或收纳场景下，若机臂不可折叠，则整机占用空间按十字翼展核算；若后续改进为折叠机臂，还需在臂根增加铰链与锁紧结构，并校核锁紧后的刚度，防止飞行中臂体晃动。

　　结构细节上，电机座需要与电机安装孔位匹配，螺钉连接面保持平整；机臂内部可走动力线与信号线，减少外露线缆带来的气动阻力和挂碰风险。机身壳体应留出电池舱口、散热孔和检修口，电池拆装路径不能与云台、支腿发生干涉。起落架足端可适当增加防滑垫或增大接触面积，以便在草地、水泥地、轻微不平地面起降。对于巡检用途，还可在机身顶部或腹部扩展任务挂点，安装照明、喊话、气体检测等模块，但挂载后必须重新核算重心与续航余量。

　　建模过程中，旋翼、机臂、机身和起落架之间的装配关系清晰，对称结构便于通过镜像与阵列完成四组动力单元的布置。曲面壳体与支腿实体之间需要保持连续过渡，避免应力集中；螺旋桨作为易损件，可单独形成替换模块，方便按不同桨径或桨距进行选型对比。整体结构既体现了四旋翼无人机典型的气动布局，也保留了工程设计中对重心、支撑、载荷挂载和维护空间的实际考量。
