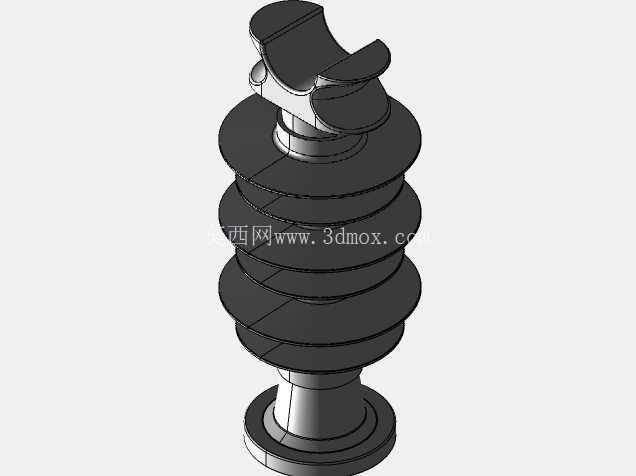

13.8kV户外高压聚合物绝缘构件

　　从结构设计逻辑来看，该构件采用大小伞交替的伞裙排布方式，相邻伞裙的伸出长度差经过反复校核，既能在暴雨天气下阻断水流形成连续导电通路，又能避免伞间距过小导致的冰凌桥接问题，伞裙表面的光滑弧度设计可减少积污附着，日常运维中仅靠自然风雨就能实现一定程度的自清洁。上部的导线固定槽采用圆弧贴合面设计，槽内预留的防滑纹理可增大与架空导线的接触摩擦力，安装时配合配套的绑线或线夹即可完成导线固定，无需额外加工适配结构，能有效降低现场施工的复杂度。在10kV级配网架空线路、户外台架变高压侧、柱上开关进出线端的绝缘防护场景中，这类13.8kV电压等级的聚合物绝缘构件是替代传统瓷质绝缘子的主流选型，核心作用是实现带电导体与接地构件之间的可靠电气隔离，同时承担固定导线、承受线路动态荷载的机械功能。不同于瓷质绝缘子易碎、耐污性能差的短板，聚合物材质的伞裙结构在沿海高盐雾、工业重粉尘、山区高湿度的运行环境下，能长期保持稳定的爬电距离，避免污闪、雨闪故障引发的线路跳闸。

　　下部的安装基座采用标准圆柱嵌装结构，基座端面的定位凸台可与横担上的安装孔精准配合，安装时只需穿过固定螺栓拧紧即可完成定位，基座与伞裙衔接处的过渡圆角做了加厚处理，可抵消线路风偏带来的交变应力，避免长期运行后出现根部断裂的问题。建模过程中，首先要确定核心绝缘距离参数：高压端到接地安装端的空气间隙需满足13.8kV电压等级的工频耐压要求，爬电距离按照户外重污秽等级的配置标准核算，每一片伞裙的倾斜角度都要兼顾排水性能与结构强度，伞裙根部的倒角处理要避免应力集中，防止生产脱模或运行受力时出现开裂。上部金具与绝缘芯体的衔接部位采用包裹式结构设计，将金属嵌件完全包覆在聚合物材料内部，消除金属与绝缘材料衔接处的缝隙，避免水汽渗入导致内部绝缘击穿。

　　从安装边界来看，该构件的整体径向尺寸控制在常规横担安装的安全距离范围内，安装后不会与相邻相的构件发生绝缘距离不足的问题，整体高度适配10kV台架变的标准横担安装高度，无需调整现有横担的安装位置即可直接替换同电压等级的传统绝缘子。实际运行中，这类聚合物绝缘构件的抗冲击性能远优于瓷质产品，在线路受到外力震动、冰雹冲击时不会出现碎裂掉落的问题，能大幅降低线路运维的更换频率。建模时对伞裙的壁厚做了等强度设计，伞裙边缘厚度控制在合理范围，既保证足够的韧性避免被飞鸟、外力碰损，又不会因壁厚过大增加不必要的材料成本。

　　上部导线槽的开口尺寸适配常规10kV架空导线的线径范围，无需额外定制配件即可完成多数场景的安装固定，基座的安装孔位尺寸匹配电力行业通用的横担安装孔径，能兼容现有各类安装支架的固定需求。在结构细节处理上，每一片伞裙的下沿都做了微倾的滴水边设计，雨水落在伞裙表面后会顺着滴水边快速滴落，不会顺着伞裙下沿流到下一片伞裙表面形成连续水膜，进一步提升雨天的绝缘可靠性。金属嵌件与聚合物材料的结合面做了滚花处理，增大两者之间的结合力，避免长期运行后金属件与绝缘本体出现松动脱落的问题。
