300V30A大电流接线端子结构设计

　　在电源类设备的内部布线场景里，接线端子是实现线缆与PCB、线缆与功能模块之间可靠电气连接的核心基础部件，这款300V30A规格的接线端子，主要面向中小功率电源变压器周边的配电连接需求，覆盖工业控制板卡、开关电源模块、小型配电单元等场景的大电流接线作业。从实际使用的角度出发，这类接线端子首先要解决的是大电流工况下的接触可靠性问题，30A的额定通流能力意味着接触件的导电截面、接触压力都需要经过严谨核算，避免长期通电过程中出现接触电阻过大、局部温升超标的问题，设计时采用了铜合金镀覆的接触弹片结构，既保证足够的导电截面积降低自身电阻，又通过弹性结构提供持续稳定的接触压力，配合绝缘基座的耐高温特性，能够在额定工况下长期稳定工作，不会出现绝缘材料软化、接触件松脱的隐患。

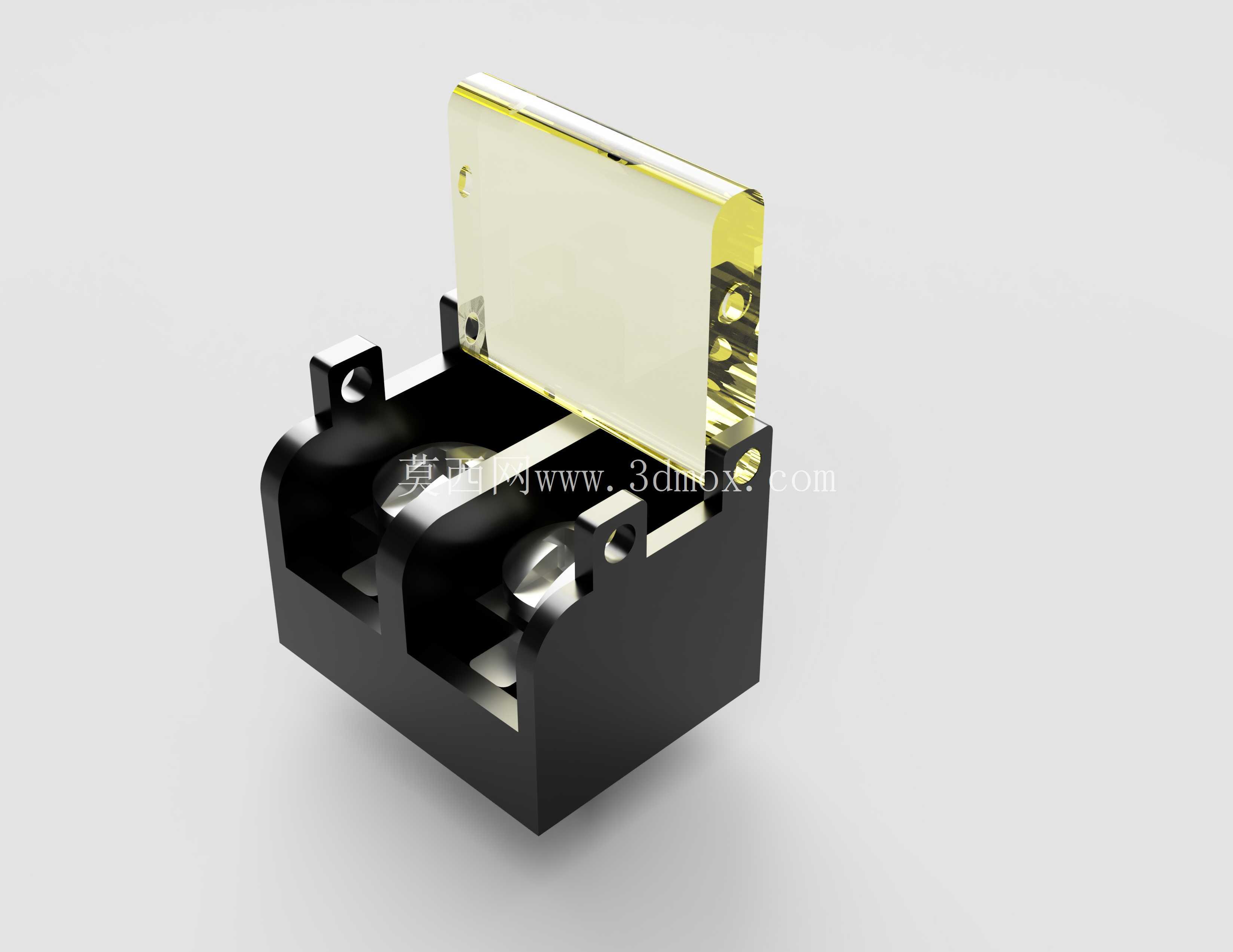

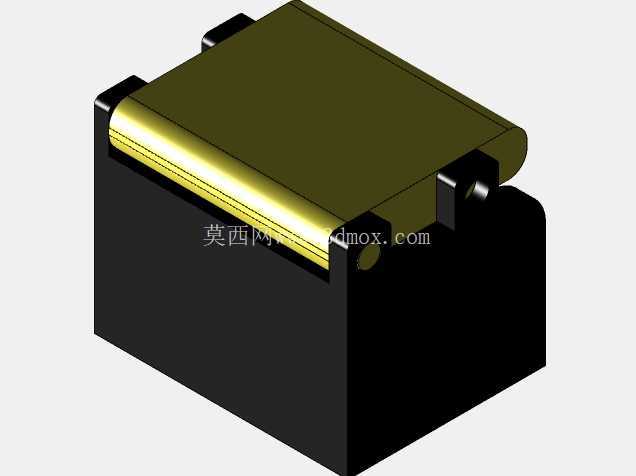

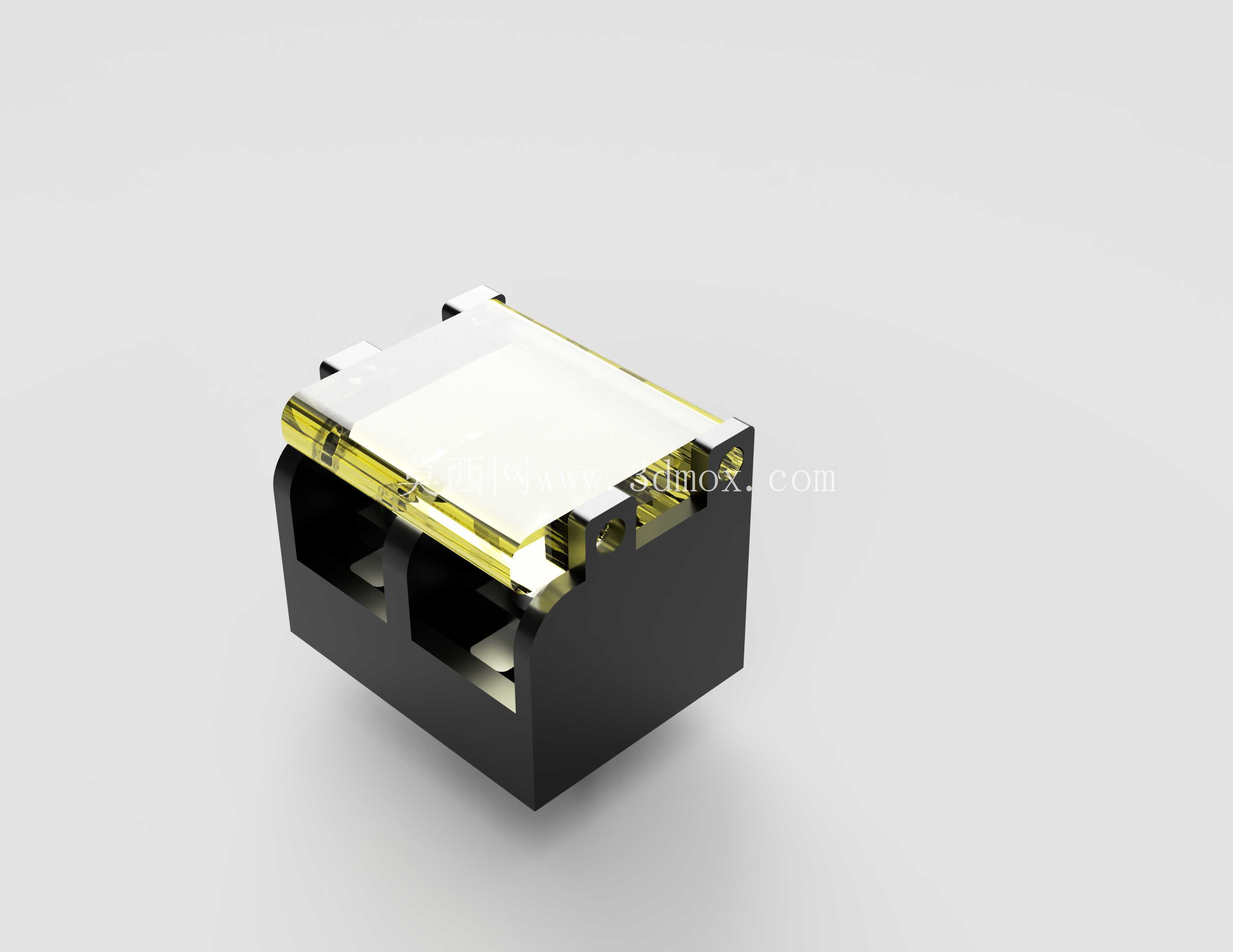

　　从结构设计的思路来看，这款端子采用了基座与接触件分体装配的结构，黑色的绝缘基座选用阻燃级工程塑料注塑成型，具备足够的机械强度与电气绝缘性能，能够耐受300V额定电压下的绝缘耐压要求，避免相邻接线位之间出现爬电、击穿风险。基座上部的透明防护结构一方面可以起到防尘防异物的作用，避免接线完成后外部金属碎屑、灰尘落入接线位造成短路，另一方面也能直观观察线缆的压接状态，方便运维人员快速排查接线松动、线缆脱出等问题。接触件部分采用了压线式接线结构，无需额外的冷压端子，剥除绝缘层的线缆直接插入接线位后通过锁紧结构即可完成固定，接线作业效率高，同时能够保证线缆与接触件的有效接触面积，降低接触位置的发热风险。

　　在安装边界与尺寸适配方面，这款端子采用卧式贴板安装结构，底部设置有对应PCB焊盘的定位引脚与焊接引脚，能够直接通过波峰焊或者回流焊工艺固定在PCB板上，不需要额外的安装固定件，整体外形紧凑，高度方向不会占用过多的板上空间，适配空间受限的电源模块内部布局。相邻接线位之间的间距经过严格核算，既满足300V电压下的电气间隙与爬电距离要求，又尽可能压缩了端子的整体宽度，减少对PCB板面积的占用。接线操作的空间预留也经过优化，锁紧操作位正对作业方向，使用常规螺丝刀即可完成线缆的锁紧与松脱，不需要特殊的作业工具，适配生产线装配与现场运维的作业需求。

　　从实际应用的适配性来看，这款端子可以适配多股铜芯线缆的连接，针对不同线径的线缆都能提供稳定的锁紧力，不会出现细线压不紧、粗线插不进的问题，接触件的镀层设计也能提升抗氧化能力，在工业环境的温湿度波动条件下，长期使用也不会出现接触件氧化锈蚀导致的接触不良问题。基座的结构设计还考虑了多组端子并排拼接使用的需求，侧边设置有拼接定位结构，根据实际需要的接线位数，可以快速拼接成2位、3位甚至更多位的接线端子排，适配不同回路数量的接线需求，不需要单独开模制作不同位数的端子基座，大幅提升了部件的通用化程度，降低生产与物料管理的成本。

　　在细节设计上，端子的焊接引脚采用了耐焊镀层处理，能够承受焊接过程中的高温冲击，不会出现镀层脱落、引脚氧化导致的虚焊问题，引脚的长度与粗细也经过优化，既保证焊接后的机械固定强度，又避免焊接过程中热量过多传导到接触件位置，导致绝缘基座受热变形。接线位的导向结构设计也做了优化，线缆插入时能够顺利导入接触件的锁紧位置，不会出现线缆抵在基座台阶上无法插到底的情况，减少装配过程中的不良率。整体结构没有多余的冗余设计，所有结构特征都服务于电气连接可靠、装配作业高效、长期使用稳定这几个核心需求，能够很好地满足电源变压器周边300V级30A电流回路的接线需求，是中小功率电源配电连接场景里实用性很强的基础连接部件。
