36千伏户外高压陶瓷绝缘构件

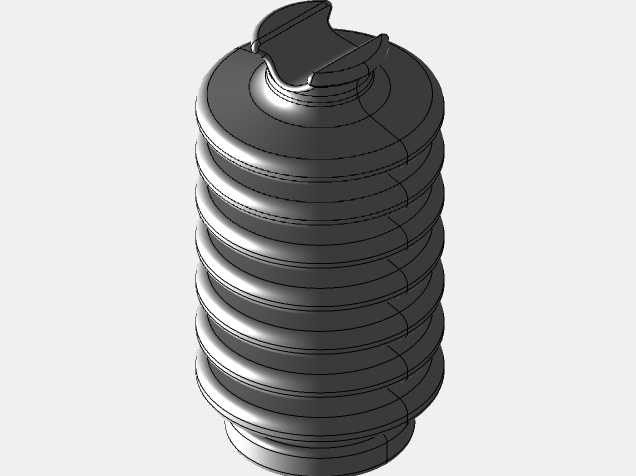

该绝缘构件主要应用于35kV电压等级的户外架空输电线路、变电站母线支撑以及户外高压配电装置的带电部位固定场景，在输配电系统中承担带电导体与接地构件之间的电气绝缘，同时为上部金具、导线提供稳定的机械支撑，需同时满足长期户外运行的电气性能与机械载荷要求。从结构设计来看，整体采用多段伞裙堆叠的外形结构，伞裙的外伸尺寸、相邻伞裙的间距经过爬电距离核算，可在雨天、凝露、积污工况下阻断连续水膜形成，避免沿面闪络事故发生，伞裙边缘做了圆弧过渡处理，减少运行过程中电场集中导致的局部放电问题。上部的金具连接槽采用异形卡槽结构，可直接适配标准碗头挂板，无需额外加工过渡连接件，安装时可直接卡入配套金具完成锁紧，下部的安装基座预留了与水泥胶装部位配合的止口，胶装后可保证构件与下部钢脚的同轴度，避免长期受导线拉力出现偏心载荷导致陶瓷件开裂。建模过程中优先还原了陶瓷件的成型工艺特征，伞裙之间的过渡圆角均按照陶瓷烧结脱模要求设置，未出现尖锐棱角，避免烧结过程中应力集中导致的坯件开裂，同时所有曲面均做了连续曲率处理，可直接导入有限元分析软件开展电场分布、机械应力仿真校核。在安装边界上，该构件的整体高度、最大伞裙外径均适配常规35kV户外横担的安装间距，上部卡槽的尺寸与标准悬式金具完全匹配，下部胶装部位的直径与常用钢脚尺寸一致，设计人员在开展输变电构架设计时可直接调用该模型完成装配校验，无需反复核对安装接口尺寸。实际运行中，该类陶瓷绝缘构件需承受导线的垂直载荷、水平风偏载荷以及极端覆冰工况下的附加载荷，因此建模时还原了陶瓷件的等壁厚结构，保证各部位机械强度均匀，避免局部壁厚过薄导致运行中断裂。伞裙的倾斜角度经过优化，可在降雨时让雨水顺着伞裙边缘快速滴落，减少污水沿伞裙表面流淌形成的导电通路，同时倾斜角度也兼顾了自清洁效果，表面积污可在雨水冲刷下自然脱落，降低运维清扫的频次。
