YX160发动机配套离合器支架结构设计

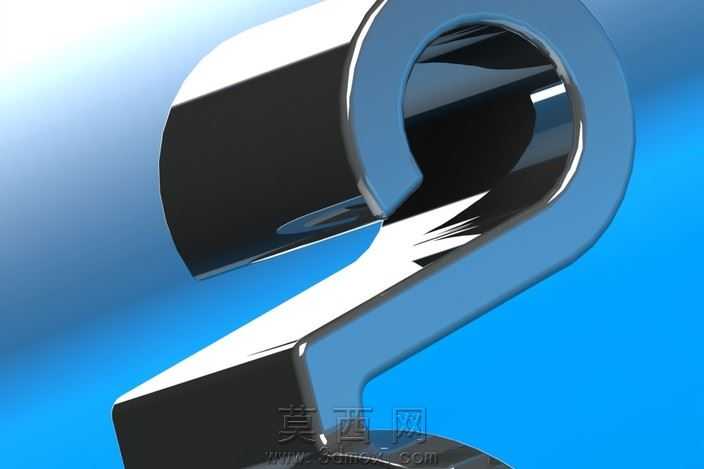

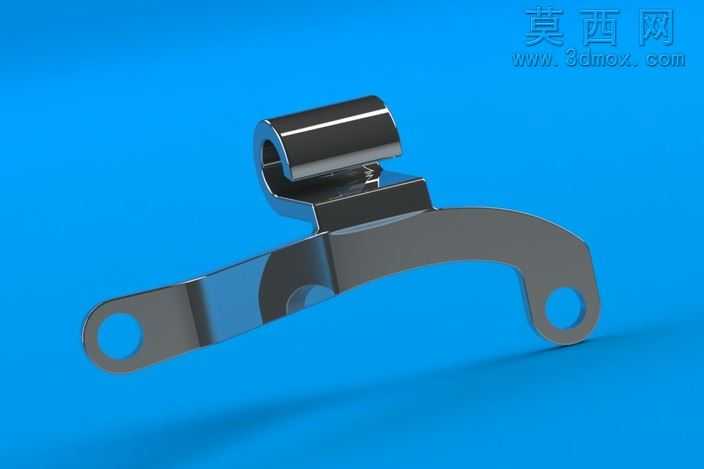

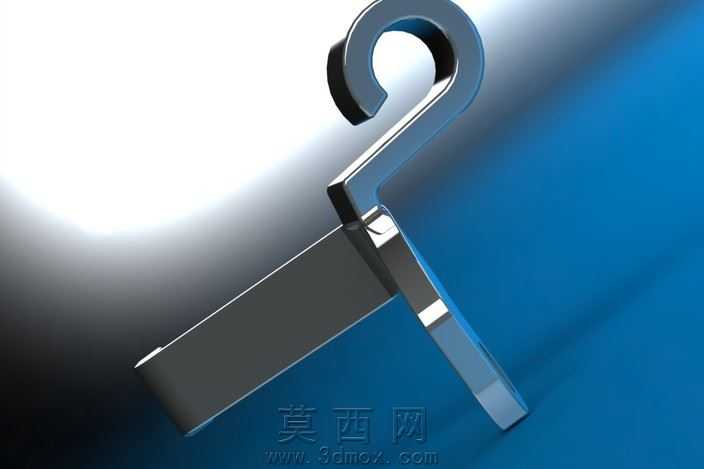

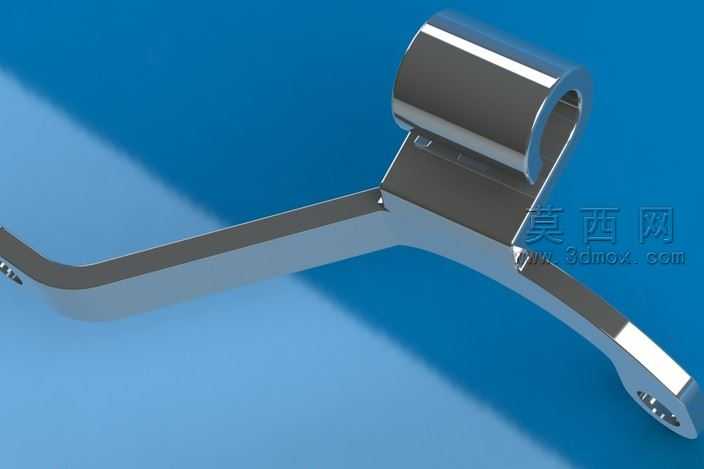

本离合器支架是针对YX160发动机装配需求设计的子组件结构，在三维建模过程中，首先基于发动机装配空间的边界尺寸完成整体轮廓的参数化草绘，严格匹配周边传动系统、离合机构的安装位坐标，确保各安装孔位的同轴度、孔距公差控制在合理装配范围内。建模阶段采用实体拉伸、切除、圆角过渡等特征命令完成主体结构搭建，针对支架上部的套筒安装位，通过同轴心约束完成与主体弯折臂的衔接，弯折臂的弧度经过多次曲率调整，既规避了发动机周边管线、壳体的干涉区域，又保证了支架自身的结构强度，避免受力后出现形变。材质渲染阶段，主体金属构件采用哑光合金钢材质，调整金属粗糙度、反射率参数还原真实机加工零件的质感，上部套筒部分做了亮面镀铬材质区分，通过环境光遮蔽、全局光照渲染参数调整，让零件的棱边转折、曲面过渡的光影效果更贴近真实工业零件的视觉表现。结构设计上，支架两端的带孔安装耳采用等厚板材结构，孔位边缘做了倒角处理避免装配时应力集中，弯折臂与上部套筒的衔接处做了加厚过渡处理，分散离合动作传递的交变载荷，保证支架长期使用的结构稳定性。设计过程中同步完成了与YX160发动机总装的干涉检查，确认该支架安装后不会与周边的缸体、离合拨叉、传动齿轮产生位置冲突，所有结构细节均按照实际机加工工艺要求设计，圆角、壁厚参数均符合常规五金冲压、机加工的生产标准，可直接用于后续的工程图导出、生产打样环节，也可作为发动机传动系统教学演示的三维素材使用。
