肋床热管热效应多物理场仿真分析模型

　　在电力电子散热、工业余热回收、高功率密度电源模块温控等场景中，肋床热管作为被动式高效传热元件，其热响应特性直接决定整套散热系统的运行可靠性，尤其在密闭机箱、户外电力柜体这类无强制风冷条件的部署场景下，热管内部工质相变带来的传热效率、管壁与肋片结构在持续温差下的应力累积，是结构设计阶段必须提前校核的核心指标，不能等样机打样完成后再通过实测修正，否则会大幅拉长研发周期，甚至出现批量投用后热管焊缝开裂、肋片形变贴合失效的问题。

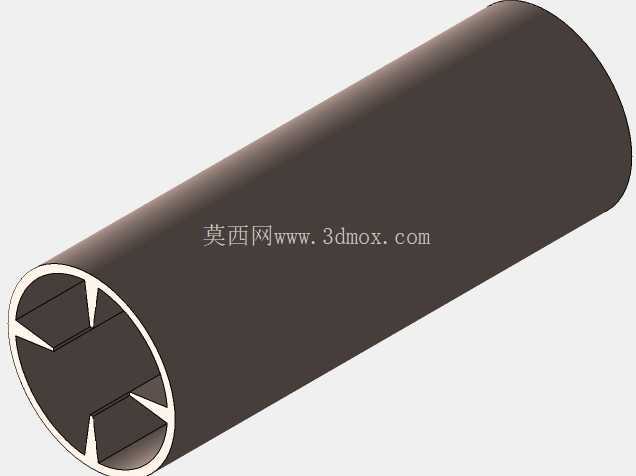

　　这套分析模型围绕肋床热管的实际传热路径搭建，完整覆盖了从热管蒸发段吸热、绝热段输运到冷凝段放热的全流程物理场耦合计算逻辑。从结构边界来看，模型还原了带内肋的中空管状基体形态，内壁的肋状凸起是为了增大工质相变时的接触换热面积，建模时严格保留了肋片与管壁的过渡圆角，避免应力计算时出现应力奇异点导致结果失真；管壁外侧的接触界面预留了与安装基座配合的公差余量，安装时可通过导热硅脂填充界面空隙，降低接触热阻，模型中也对应设置了界面热阻的等效计算层，匹配实际装配后的传热状态。

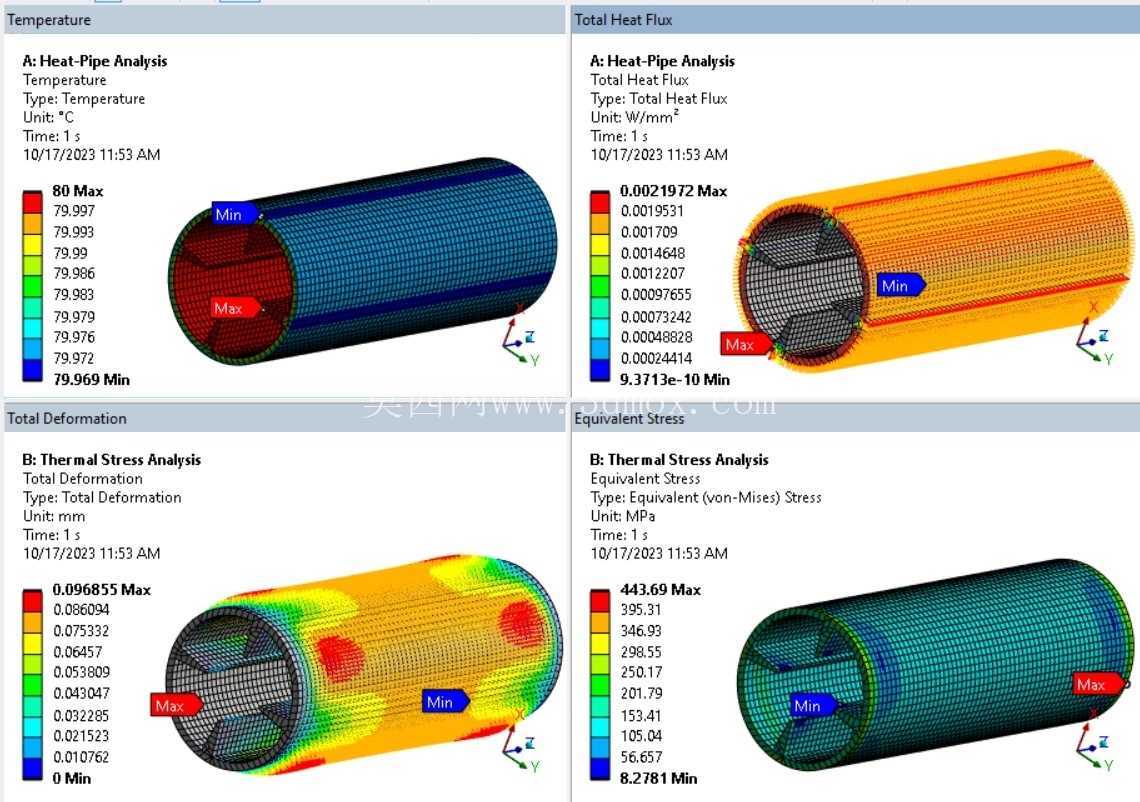

　　从功能特性维度，模型拆分了四个核心分析维度：首先是温度场分布计算，可直观呈现热管在额定热负荷下，蒸发段到冷凝段的温度梯度变化，定位管壁上的最高温点与最低温点位置，校核工质工作温度是否处于合理相变区间，避免出现蒸发段温度过高导致工质分解、或是冷凝段温度过低导致工质回流不畅的干烧问题；其次是总热通量分布计算，可量化不同位置的热流密度，尤其是内肋根部、管壁与端盖焊接位置的热流集中区域，这些位置长期处于高热流密度下，更容易出现材料老化加速的问题；第三是热变形量计算，可模拟热管在持续温差作用下的轴向与径向形变，匹配安装结构的伸缩预留间隙，避免热管受热伸长后顶压两端安装板，或是径向形变过大导致与周边元器件发生干涉；第四是等效应力计算，基于热变形的约束条件，计算管壁、内肋、焊缝位置的热应力分布，校核应力值是否低于所选管材的许用应力，尤其是反复启停带来的热循环工况下，应力集中位置是否会出现疲劳裂纹。

　　设计思路上，这套模型没有采用简化的光管传热假设，而是完全贴合肋床热管的实际结构做网格划分，在肋片、焊缝这类尺寸变化剧烈的区域做了网格加密，保证计算精度的同时控制整体计算量，适合在方案选型阶段快速迭代不同肋片高度、肋片数量、管壁厚度参数下的热性能表现。比如在电源变压器配套的散热系统设计中，可通过调整热管的安装倾角、肋床的排布密度，匹配变压器不同负载下的发热功率，保证变压器绕组温度始终控制在绝缘材料允许的工作范围内；在工业电子设备的散热设计中，可通过该模型校核热管在不同环境温度下的传热极限，避免高海拔、高温环境下热管传热效率骤降导致设备过热保护。

　　实际工程应用中，这类多物理场耦合的热管分析模型，可替代大部分前期的原理性样机测试，尤其是在参数迭代阶段，通过调整材料属性、边界条件、热负荷参数，就能快速得到不同方案下的热性能与结构应力数据，减少样机试制的次数与成本。需要注意的是，模型中设置的工质相变传热参数，需要匹配实际选用的热管工质类型，不同工质的沸点、汽化潜热存在差异，对应的热通量计算结果也会有区别，建模时需根据实际选型替换对应参数，才能保证计算结果与实际运行状态一致。此外，安装约束条件的设置也需要匹配实际固定方式，如果是两端固定的安装形式，热变形带来的应力会远大于一端浮动的安装形式，这部分边界条件的设置直接影响应力计算结果的准确性，不能随意简化约束，否则会出现计算结果与实际偏差过大的问题。
