铝柱与钢结构高速冲击动力学仿真分析

在高端装备防护结构、航空航天抗冲击构件、高速运载工具碰撞安全设计领域，金属材料在高速冲击载荷下的动态力学响应是结构可靠性设计的核心依据，本次仿真分析聚焦铝制圆柱构件与高速运动钢结构方块的正冲击工况，还原极端载荷下的材料行为与结构演化规律，为抗冲击结构的参数选型、构型优化提供量化数据支撑。

实际工程场景中，这类高速冲击工况常见于航空发动机叶片外物撞击、高速列车车体受飞石冲击、防爆结构受高速破片侵彻、工业设备跌落碰撞等场景，构件在毫秒级的冲击过程中会经历极高的应变率加载，材料的力学性能与静态载荷下存在显著差异，传统静力学计算无法准确捕捉应力波传播、塑性变形演化、能量耗散的瞬态过程，必须通过显式动力学分析还原真实载荷历程。

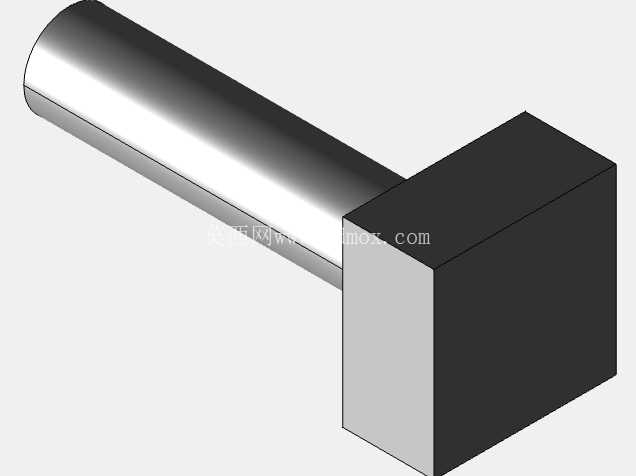

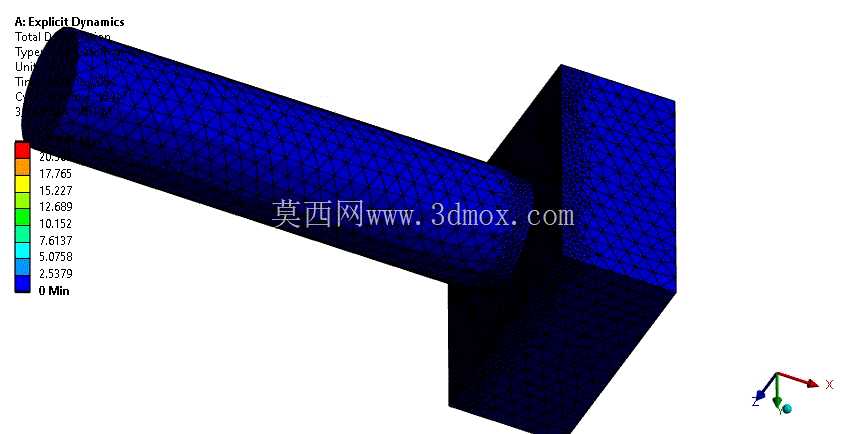

本次分析的几何模型包含两个核心构件：一端固定约束的铝制圆柱，以及沿圆柱轴向以恒定高速运动的结构钢方块，建模过程中对接触区域的网格进行局部加密，网格尺寸控制在保证应力波传播精度的范围内，避免因网格过粗导致的峰值力、峰值速度计算失真，同时在非关键区域采用渐变粗网格控制整体计算规模，平衡计算效率与结果精度。材料本构选用考虑应变率效应的动态塑性本构，匹配铝合金与结构钢在高应变率下的屈服强度、硬化规律参数，确保塑性应变计算结果与材料实际动态力学行为一致。

接触设置采用面-面侵蚀接触算法，可准确模拟冲击过程中构件表面大变形、单元失效后的接触状态变化，避免接触穿透导致的计算异常。边界条件设置完全匹配实际安装约束：铝制圆柱的非冲击端面施加全自由度固定约束，还原构件实际安装时的固定边界；钢结构方块仅保留冲击方向的平动自由度，初始速度直接施加在方块整体节点上，初始速度参数匹配实际工程中常见的高速异物冲击速度区间。求解设置中开启应力、应变、总变形、接触力、速度、能量的全历程输出，时间步长安全系数设置为0.2，确保每个时间步长内应力波传播距离不超过最小单元尺寸，准确捕捉冲击过程中的高频动态响应。

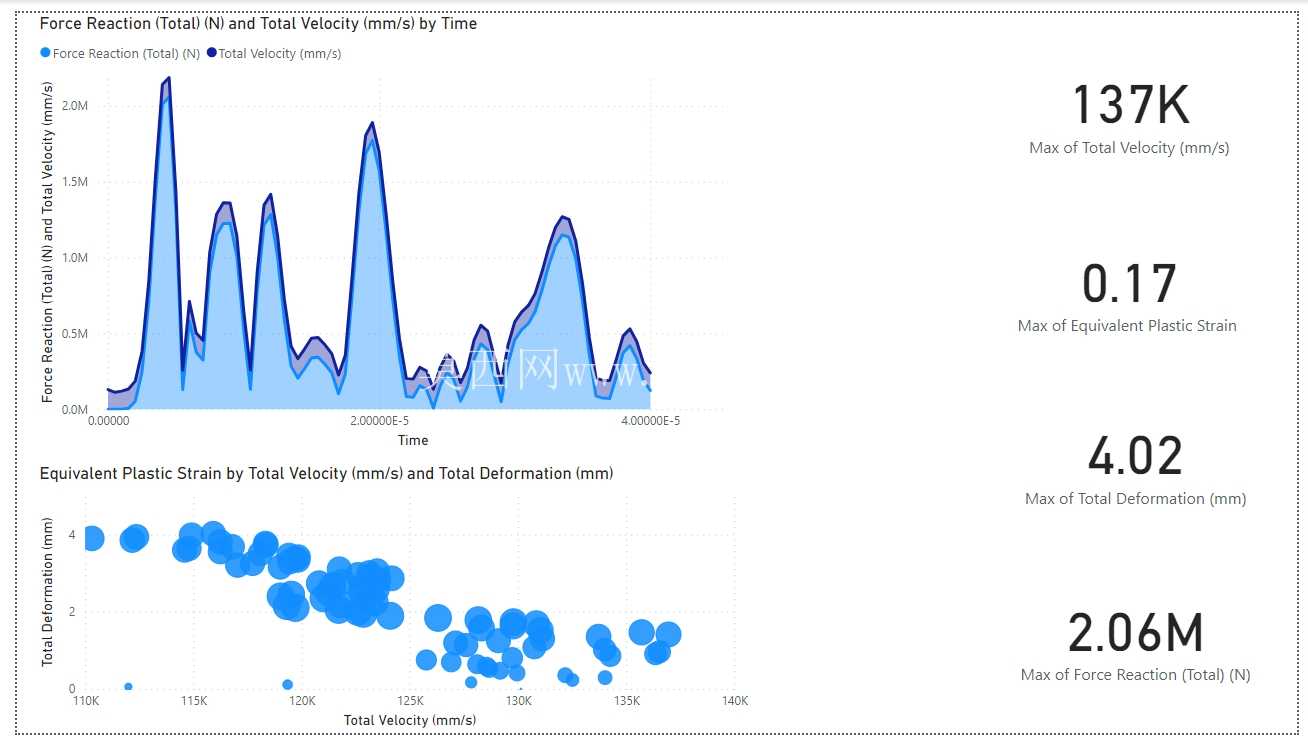

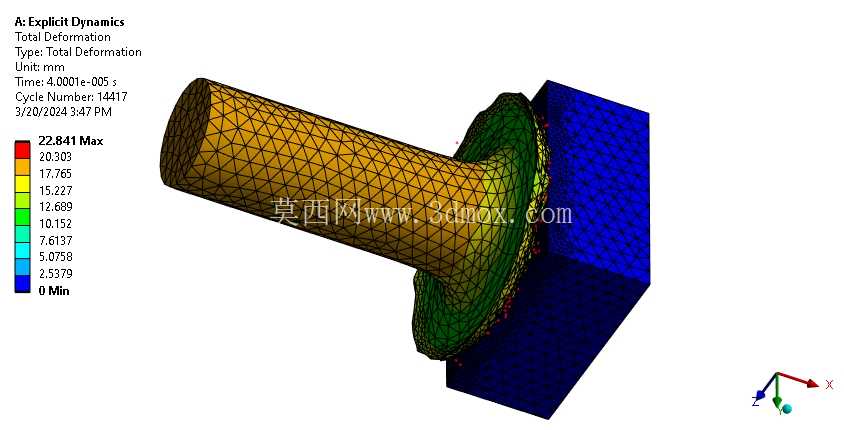

从计算结果的历程曲线可以看到，接触力与冲击端速度的峰值均出现在冲击初始阶段，此时钢结构方块的动能尚未发生明显耗散，接触界面的相互作用最为剧烈，应力波从接触界面沿铝柱轴向快速传播，在固定端反射后形成二次应力峰值，对应历程曲线中初始峰值后的数个次级力峰。随着冲击过程推进，铝合金材料发生塑性变形吸收冲击动能，接触力与构件振动速度逐渐衰减，整体变形在初始阶段达到最大值后，因材料的弹性回复出现小幅回落，最终残留稳定的塑性变形量。

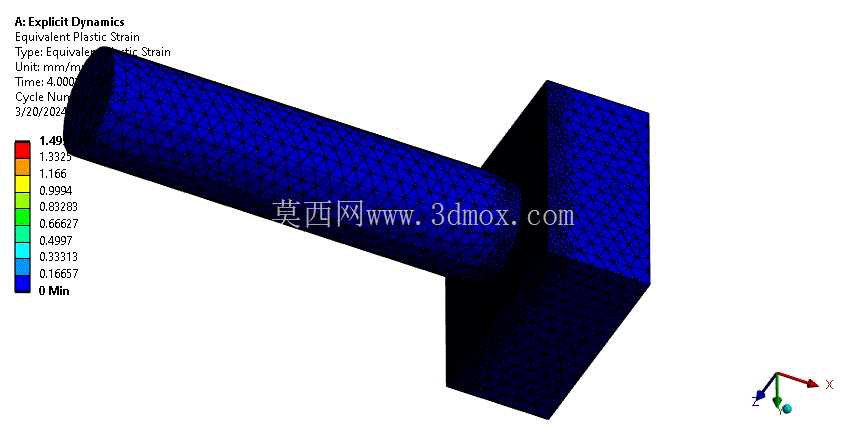

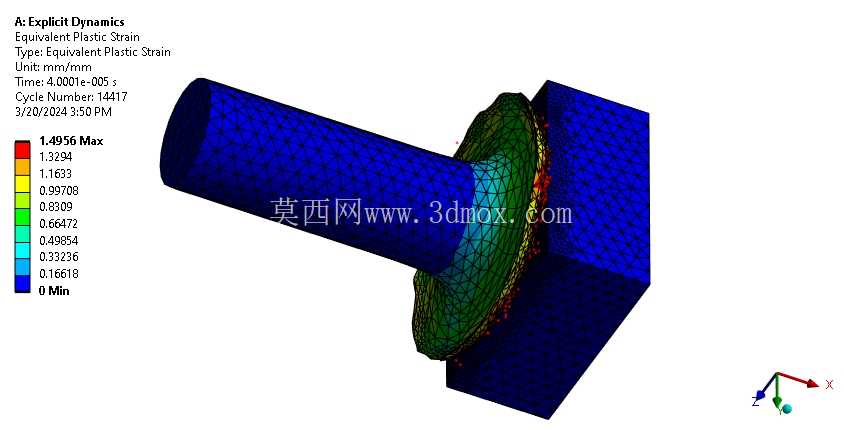

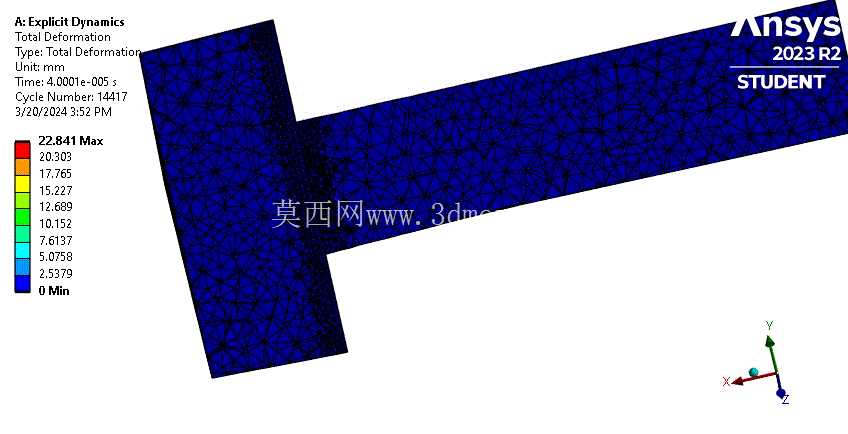

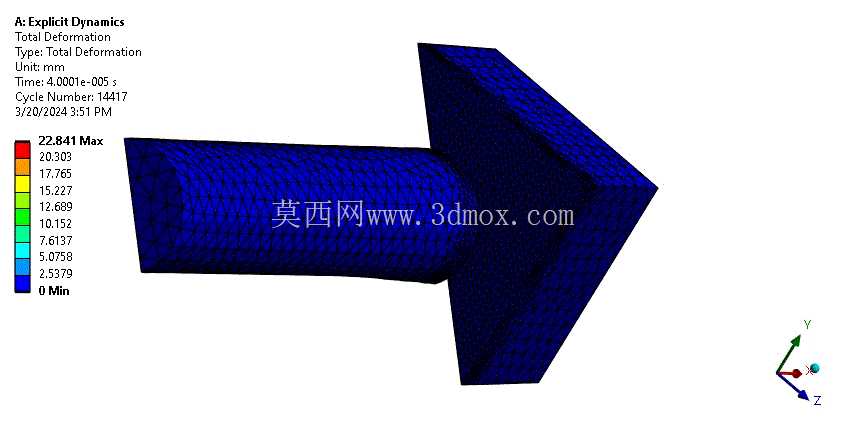

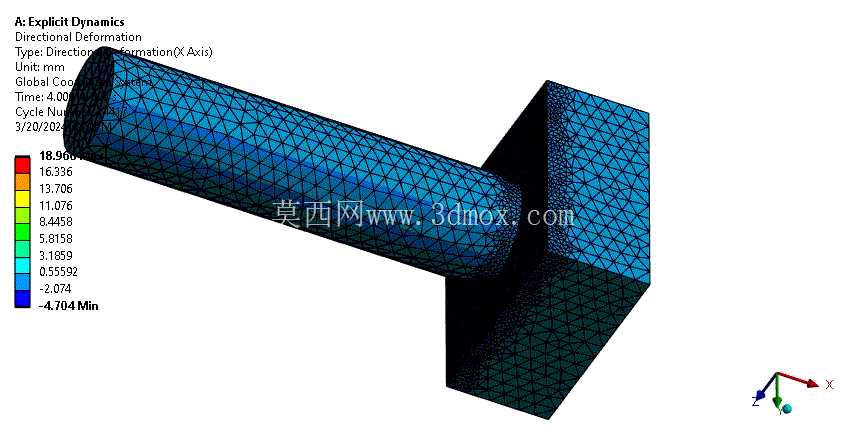

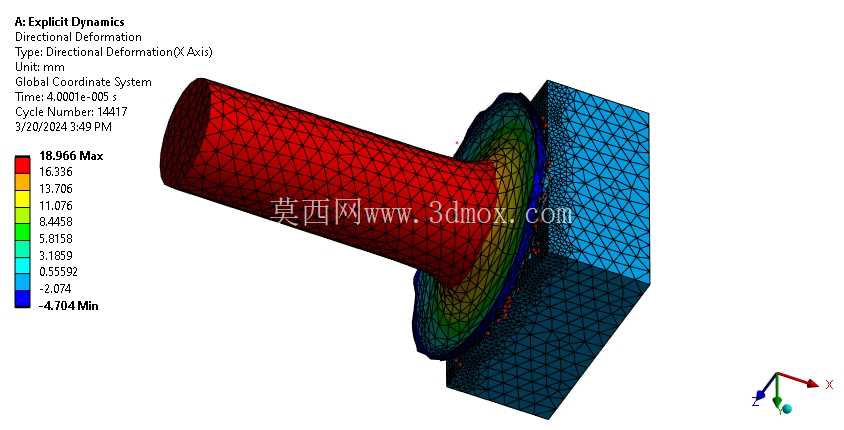

等效塑性应变的分布结果显示，最大塑性应变并非出现在接触界面位置，而是出现在冲击速度处于特定区间的阶段，对应铝柱内部应力波叠加形成的高应力区域，这一规律与传统静力学接触分析的结果存在明显差异，也解释了部分抗冲击构件在实际冲击试验中，断裂位置出现在非接触区域的现象。总变形的分布沿铝柱轴向呈现梯度变化，固定端因约束作用变形量最小，冲击端的变形量最大，塑性变形区域主要集中在接触端附近的一定长度范围内，超过该范围后铝柱仅发生弹性变形，无残余应变。

这类仿真结果可直接指导抗冲击构件的结构设计：比如根据塑性变形的分布范围，优化铝柱的壁厚梯度，在高应变区域采用更高强度的铝合金牌号或增加局部壁厚，在低应变区域适当减小壁厚实现轻量化；根据接触力的峰值大小，选择匹配的安装连接结构强度，避免冲击过程中连接结构先发生失效；根据能量耗散的历程规律，在构件中增设吸能结构，将更多冲击动能通过可控塑性变形耗散，保护后端核心功能部件不受冲击载荷损坏。

在实际建模与计算过程中，需要特别注意几个影响结果准确性的细节：一是网格的单元类型必须选用单点积分的显式实体单元，同时开启沙漏控制，避免大变形下的单元沙漏模式导致计算结果失真；二是材料的应变率参数必须覆盖本次计算的应变率区间，不能直接套用静态材料参数，否则会导致塑性应变计算值偏小，低估结构的冲击损伤程度；三是接触刚度的设置需要匹配网格尺寸，刚度过大会导致计算过程中出现接触噪声，刚度过小则会出现接触穿透，影响接触力的计算精度。

对于结构设计从业者而言，这类冲击动力学仿真的价值在于可以替代部分高成本的高速冲击试验，在设计阶段快速迭代不同构型、不同材料、不同冲击参数下的结构响应，减少试验迭代次数，缩短产品研发周期，同时可以获取试验中难以测量的内部应力、应变分布数据，定位结构的薄弱位置，实现抗冲击性能与轻量化的最优平衡。
