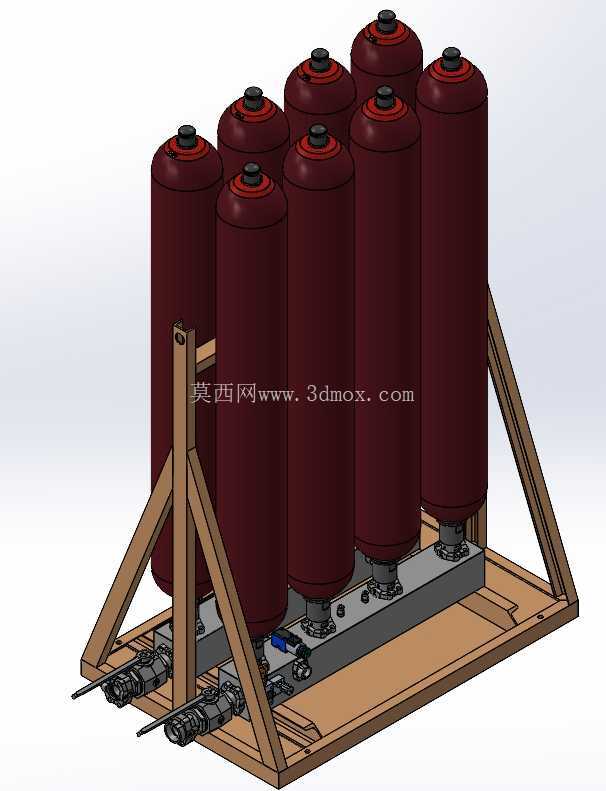

带木质运输支架的多罐式液压蓄能集成装置

　　这套集成式蓄能装置主要面向中大型液压系统的压力波动抑制、应急动力储备场景设计，常见于冶金设备液压站、重型工程机械液压回路、大型压机保压系统这类对压力稳定性要求较高的工况中。整套装置将多台囊式蓄能器集中布置在统一的安装底座上，配套集成了进出油阀组、安全泄压组件、压力检测接口，无需现场逐一单台安装配管，可直接作为独立功能单元接入液压主管路，大幅缩减现场安装的配管工作量与调试周期。

　　从结构设计逻辑来看，多台蓄能器采用双排对称排布方式，单台蓄能器通过底部法兰与安装底座刚性连接，底座上预先加工了对应每台蓄能器的油道连通孔，将所有蓄能器的油腔并联汇流到底座主油口，主油口采用标准法兰连接形式，可适配不同通径的液压管路。底座两侧设计的木质A形支撑结构并非设备运行时的永久支架，而是针对蓄能器长距离运输、厂区周转设计的临时防护支撑，因为囊式蓄能器整体高度较高、重心偏上，运输过程中如果仅靠底部法兰固定，很容易在颠簸工况下出现根部应力集中导致密封面变形甚至壳体损伤，两侧的木质斜撑直接抵靠在蓄能器筒体中上部位置，配合底座上的木质承载托盘，可将运输过程中的横向冲击力分散到整个支撑结构上，避免应力集中在蓄能器底部连接位置。

　　安装边界方面，整套装置的底座采用矩形钢板焊接结构，底部预留了标准的地脚螺栓安装孔位，现场安装时可直接将底座固定在设备基础或者液压站的安装平台上，拆除两侧的木质运输支架即可完成就位，不需要额外制作安装支架。蓄能器顶部预留了充气阀接口，现场调试时可根据系统工作压力要求统一充注氮气，不需要逐台拆卸操作。底座上集成的阀组预留了压力传感器、压力表的安装接口，可实时监测蓄能器组的工作压力，配套的安全溢流阀可在蓄能器压力超限时自动泄压，避免超压风险。

　　在实际功能表现上，多台蓄能器并联的设计可以提供更大的储油容积，相比单台大容积蓄能器，这种多罐并联的形式响应速度更快，可在系统出现瞬时大流量需求时快速补油，同时当其中一台蓄能器出现胶囊破损故障时，可单独关闭对应支路的截止阀进行维修，不需要整套蓄能单元停机，大幅提升液压系统的连续运行可靠性。装置的管路接口全部布置在底座的侧端位置，现场配管时不需要在蓄能器周围预留过多操作空间，可有效缩减液压站的整体占地面积。筒体与支撑结构之间预留了足够的安装间隙，不会因为安装偏差导致筒体表面出现磕碰损伤，底部连接位置全部采用密封件端面密封，避免了传统螺纹连接容易出现的渗漏问题。

　　针对不同工况的适配性，这套集成装置的底座油道可根据系统流量需求调整通径大小，蓄能器的单台容积、数量也可根据实际储油量需求灵活调整，不需要改动整体安装尺寸，可直接适配不同压力等级、不同流量需求的液压系统。运输支架采用标准工程木方制作，成本低廉且具备足够的缓冲性能，设备运抵现场后可直接拆除作为废弃木料处理，不需要额外的回收运输流程，适配工业现场的安装作业习惯。
