集成多路阀组的液压管路安装固定支架

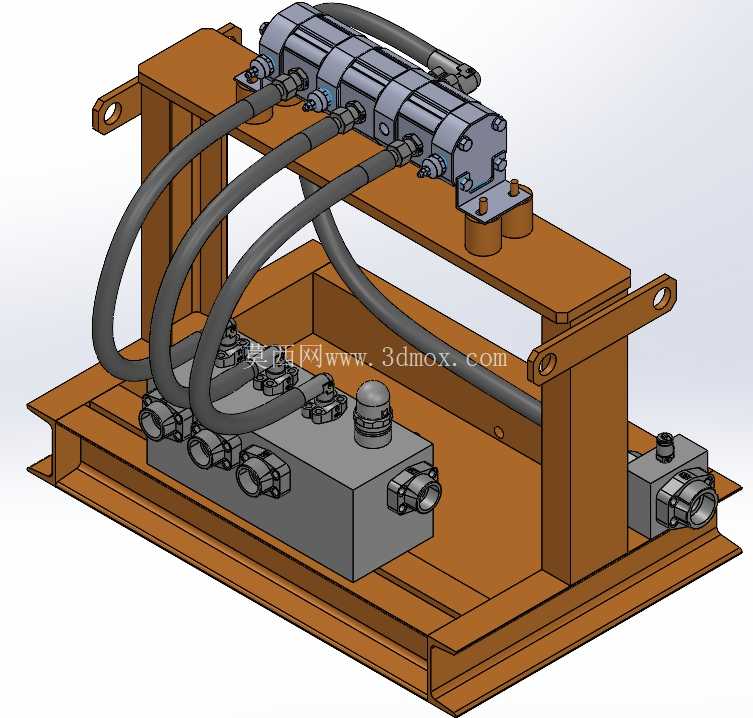

　　在中小型液压动力站、工程机械液压控制单元、非标液压测试台架的搭建场景中，阀组与管路的安装固定一直是影响系统稳定性的核心环节，这套集成式支架结构正是针对这类场景的安装痛点设计。不同于零散的阀块安装座，该支架采用框架式承载结构，底部为整板式安装基座，两侧设置带安装孔的立式支撑臂，上层预留阀组安装平面，可同时承载多联液压控制阀、集成阀块以及配套的高压管路，避免阀组分散安装带来的管路杂乱、应力集中问题。

　　从实际使用角度看，液压系统运行时高压管路会随油压波动产生持续振动，若阀组与管路无统一固定基准，长期运行后很容易出现管接头松动、密封件渗漏、阀件安装偏移等故障，该支架将所有液压元件的安装基准统一在同一个焊接框架上，从根源上减少了不同安装基面之间的位置公差累积，同时框架的型钢材质具备足够的刚性，可吸收大部分管路振动能量，降低振动传递到周边设备的概率。设计过程中优先考虑了安装维护的便捷性，上层安装平面的阀组固定位预留了足够的扳手操作空间，管路排布沿支架内侧走线，既避免外部磕碰损伤高压油管，也让整体管路走向顺直，减少不必要的管路弯折，降低油路沿程压力损失。

　　支架两侧支撑臂上的吊装与固定孔位，可适配不同安装场景的固定需求，既可以通过底部基座直接用螺栓固定在设备机架平面上，也可以通过侧臂的孔位实现壁挂式或侧挂式安装，适配不同设备的舱内布局空间。从安装边界来看，支架整体采用开放式框架结构，没有封闭的侧板遮挡，阀组上的调节旋钮、压力检测口、管路接头都完全暴露在操作侧，日常巡检时可直接观察各接头的渗漏情况，调整阀组压力参数时也无需拆解额外的防护结构，大幅降低后期维护的操作难度。底部基座上预留的阀块安装位采用沉孔设计，固定螺栓安装后不会突出基座平面，避免安装时螺栓与基座下方的支撑面产生干涉，同时基座平面的加工平面度控制在合理范围内，保证集成阀块安装后不会出现基面不平导致的阀体内腔应力变形。

　　管路排布设计上，支架预留的管路走向空间适配四层钢丝缠绕高压油管的最小弯曲半径要求，避免管路弯折半径过小导致的通流面积减小、油管寿命缩短问题，多根平行排布的油管之间预留了足够的间隙，避免油管运行过程中相互摩擦造成外胶层磨损。在承载能力设计上，框架的型钢壁厚经过核算，可承受多联阀组加上满油管路的总重量，同时能承受液压系统最高工作压力下的管路反推力，不会出现支架变形导致的阀组同轴度偏差问题。对于液压系统集成商来说，这种预设计的集成支架可减少现场安装时的划线、钻孔、临时焊接等工作量，直接将预装完成的阀组和管路固定在支架上，即可作为一个完整的液压控制模块整体吊装到设备上，大幅缩短现场装配周期，也能保证不同批次设备的液压单元安装一致性，减少现场安装的人为误差。
