带木质托架的立式液压蓄能累加装置

　　这套装置的核心是多组立式蓄能罐体搭配集成式阀组底座，整体固定在定制的木质运输安装托架上，主要面向中大型液压系统的压力补偿、能量回收与瞬时补油场景，常见于重型锻压设备、大型工程机械液压站、冶金轧机液压伺服系统这类需要稳定系统压力、吸收液压冲击的工况中。在实际工程应用里，这类多罐并联的蓄能单元，主要作用是在系统低负载阶段储存液压泵输出的多余压力能，在执行机构瞬时大流量动作时快速释放存储的油液，避免液压泵长时间处于大排量高负载工况，同时可以吸收管路中因阀门快速启闭、执行机构急停产生的压力冲击，降低系统管路的振动与密封件损耗，延长整套液压系统的无故障运行周期。

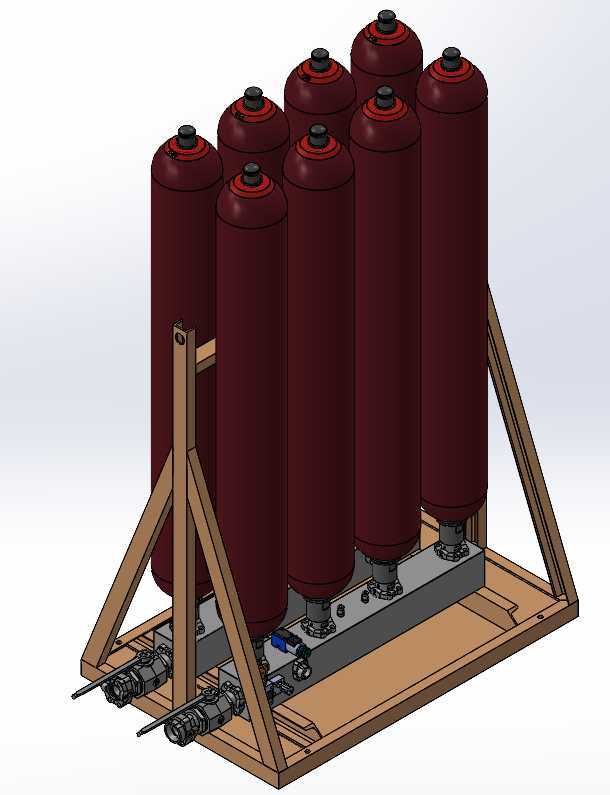

　　从结构设计逻辑来看，八只立式蓄能罐体采用对称式排布，每只罐体底部通过法兰接口直接连通到底座内部的集成流道，省去了外接管路连接的冗余结构，既减少了管路接头带来的泄漏风险，也让整体结构更加紧凑。底座上集成了截止阀、单向阀、压力检测接口与卸油口，所有阀件的操作端都朝向托架外侧，方便现场安装后的调试与日常维护操作，不需要额外预留侧面操作空间，适配多数液压站的紧凑安装布局。托架采用实木方料搭配三角斜撑结构，斜撑的角度经过受力校核，刚好贴合罐体中部的受力位置，在运输过程中可以承受横向与纵向的冲击载荷，避免罐体受外力产生倾斜变形，托架底部预留了叉车作业的叉齿空间，现场转运时不需要额外吊装工装，直接用手动液压叉车即可完成移位作业。

　　安装边界方面，整套单元的底座安装孔位按照标准液压站安装间距设计，安装时只需要将底座与预埋的安装平台通过螺栓紧固即可，不需要额外制作过渡连接板；罐体的高度方向预留了足够的充气操作空间，顶部的充气阀位置距离托架上平面有足够的操作余量，现场补充氮气时不需要拆卸任何外围结构，直接用充气工具即可完成压力校准。在细节设计上，每只罐体与底座的连接法兰处都设置了密封槽，配套的密封件采用耐油橡胶材质，适配常规矿物液压油的工作介质，工作温度范围覆盖常规工业现场的-20℃到80℃区间；底座流道的通径经过流量校核，多罐同时补排油时不会产生过大的沿程压力损失，保证瞬时大流量供油时的压力稳定性。

　　托架与罐体接触的位置都设置了橡胶缓冲垫，避免运输过程中罐体表面与木质托架硬接触产生漆面磨损或者局部应力集中，同时也能在设备运行时吸收部分罐体传递的微幅振动，降低整套装置的运行噪音。现场安装时需要注意，整套单元要保持垂直安装，倾斜角度不能超过5°，否则会影响蓄能器内部活塞或者气囊的正常动作，导致储能效率下降甚至密封件偏磨损坏；底座的进出油口采用标准法兰连接，对接管路时要保证管路与油口同轴，避免强行对接产生装配应力，长期运行中应力会导致底座变形或者密封失效。另外，底座上预留的压力检测接口可以直接外接压力传感器或者压力表，实时监测蓄能器组的内部压力，方便运维人员掌握蓄能器的预充压力状态，当预充压力低于设计值时及时补充氮气，保证蓄能单元始终处于最佳工作状态。
