弯角式三相工业电源接插连接装置

　　在工业厂区的动力配电场景里，这类弯角式三相电源接插装置的应用覆盖了从车间移动式生产设备、户外临时作业工位到防爆区域动力接驳的多个场景，不同于民用插座的轻载设计，这类接插件从结构上就优先考虑了工业环境下的抗冲击、防松脱、密封防护需求。从实际使用逻辑来看，这类接插装置承担着三相动力回路的终端接驳功能，前端通过弯角式线缆接头接入进线电缆，后端方形基座直接固定在设备壳体或者现场配电壁面上，为末端用电设备提供可靠的三相电源接入点，尤其适配安装空间局促、线缆需要侧向出线的场景，避免直式接头出线后线缆弯折半径不足导致的线芯损伤、密封失效问题。

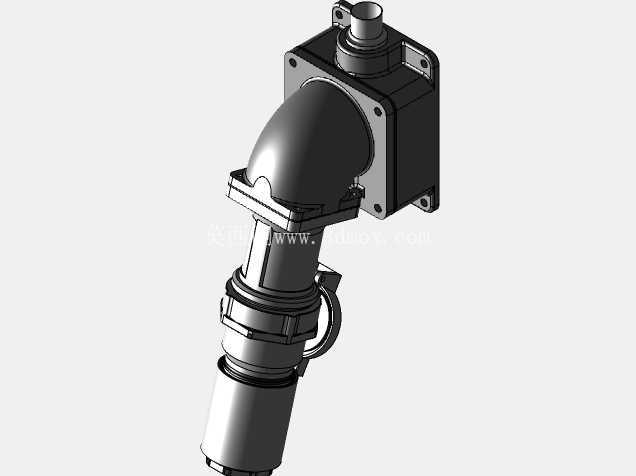

　　从结构设计的细节来看，整个部件分为基座本体、弯角导流腔、线缆锁紧接头三个核心部分，基座采用方形法兰安装结构，四个角预留安装孔位，安装时可以直接通过螺栓固定在预设的安装面板上，安装边界需要匹配基座的方形外轮廓，预留足够的螺栓操作空间，同时要保证安装面的平面度，避免基座锁紧后出现密封面贴合不严的问题。弯角导流腔采用90度弧形过渡结构，内部预留三相导电件的安装空间，弧形内壁做了圆滑过渡处理，避免线缆穿入时划伤绝缘层，同时这种弯角结构可以将线缆出线方向从垂直安装面转为平行安装面，在设备侧壁、狭窄配电仓这类垂直空间不足的位置，能够大幅减少接头外伸的占用空间，避免设备移位、人员走动时刮碰接头导致的松脱或损坏。

　　线缆锁紧端采用了多级卡箍式密封结构，穿入线缆后可以通过旋紧锁紧环挤压内部密封胶圈，抱紧电缆外护套，实现IP等级的防护要求，同时附带的防松卡扣可以在接头插合到位后自动卡入限位槽，避免设备运行过程中的振动导致接头意外脱出，这一点在有振动工况的生产设备上尤为重要，很多现场出现的电源缺相、接触打火问题，本质都是接头在长期振动下出现松脱，接触电阻升高引发的故障。设计时导电件的载流截面需要匹配对应回路的额定电流，基座内部的导电件安装槽做了相间隔离结构，避免三相之间的电气间隙不足引发的爬电、击穿问题，基座外壳采用高强度绝缘工程材料，兼顾抗冲击性能和绝缘性能，能够耐受工业现场常见的磕碰、油污、轻度化学腐蚀。

　　从安装尺寸的匹配角度，这类接插件的安装法兰尺寸、弯角部分的回转半径、线缆接头的适配线缆外径都需要和现场安装条件做匹配，比如在设备侧壁安装时，要核算弯角部分转向后和设备壳体其他结构件的间隙，保证线缆弯曲半径符合电缆的允许弯曲要求，避免长期应力下线缆绝缘层开裂；法兰安装孔的孔距要和现场预设的安装开孔匹配，避免现场二次扩孔破坏安装面的防护性能。另外在防爆区域使用的同类型产品，其接合面的宽度、间隙都要符合防爆规范要求，外壳材质也要满足抗静电、抗冲击的防爆指标，这部分结构在建模时需要严格对应相关标准的尺寸要求，不能随意缩减接合面尺寸。

　　很多结构设计人员在做设备配电部分的建模时，容易忽略这类接插件的实际安装空间，只预留直式接头的安装位置，最后装配时才发现弯角接头的转向空间不足，或者线缆锁紧结构没有足够的操作空间，导致现场安装时不得不重新改孔、调整设备内部走线，反而增加了现场施工的工作量。建模时需要把各个部件的装配间隙、操作空间都考虑进去，比如锁紧环的旋紧空间、接头插合时的操作行程、线缆弯曲后的自然形态，都要在三维模型里还原到位，这样导出的工程图才能直接指导生产安装，避免后期出现装配干涉问题。这类接插件虽然属于配电系统的末端小部件，但直接关系到设备供电的可靠性，结构设计上每一处细节，比如密封槽的深度、卡扣的锁紧行程、导电件的接触压力，都会影响实际使用的寿命和安全性，建模时需要还原这些细节结构，不能只做外形示意。
