工业防护型脚踏控制开关结构设计

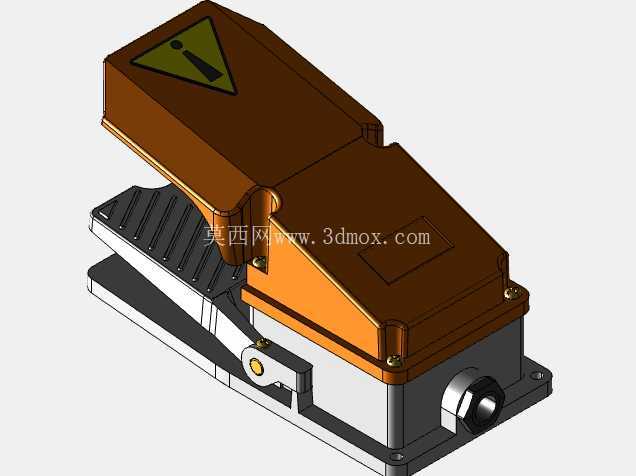

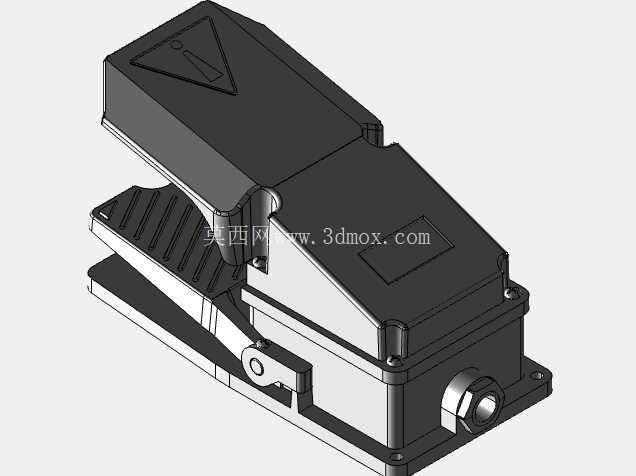

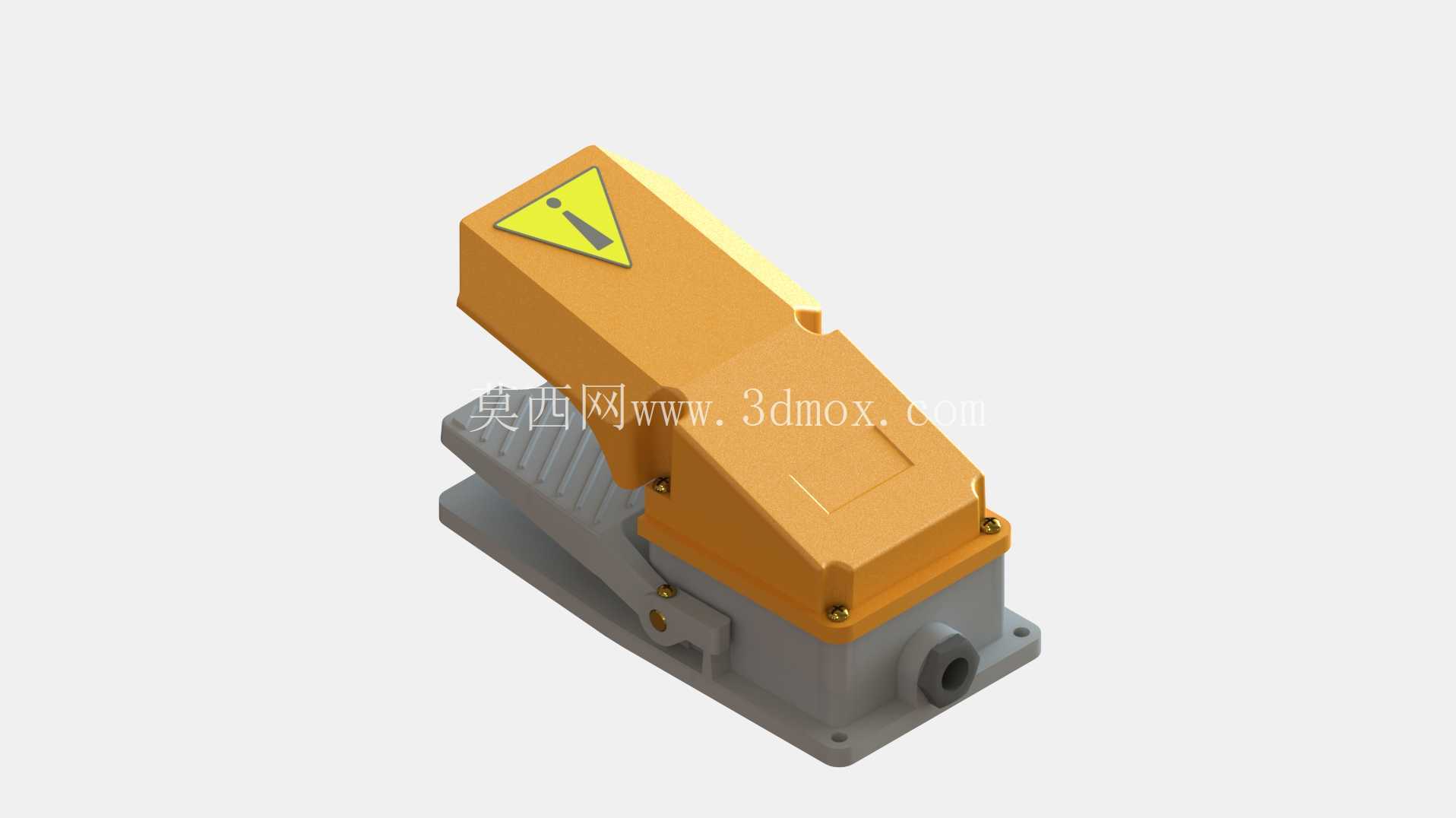

　　在各类工业生产场景中，脚踏开关是解放操作人员双手、实现脚动控制设备启停或动作切换的核心执行配件，常见于冲压加工、焊接作业、机床操控、装配流水线、医疗设备控制等需要双手持续处理工件的工位，操作人员通过脚部踩踏动作触发控制信号，无需抬手操作控制面板，能大幅提升作业连贯性与生产效率，同时避免手部接触操作部件带来的安全隐患。这款脚踏开关采用上下分体式结构设计，上部为带安全警示标识的踩踏触发罩壳，下部为带安装固定孔的基座结构，整体外壳采用高强度工程材质搭配金属紧固件，表面做了防滑耐磨处理，适配车间多粉尘、少量油污的复杂作业环境。

　　从结构设计逻辑来看，上部踩踏罩壳做了大角度倾斜的人体工学造型，贴合脚部自然踩踏的角度，长时间踩踏不易产生脚部疲劳，罩壳顶部的黄色警示标识区域采用凸起式三角警示标，醒目提醒操作人员注意踩踏区域，避免误踩或踩空；罩壳侧面与基座的铰接部位做了隐藏式转轴设计，外部无裸露的转动缝隙，能防止车间内的金属碎屑、粉尘进入转轴部位造成卡滞，延长开关的使用寿命。基座部分采用带加强筋的压铸结构，底部预留了四个对称分布的安装固定孔，安装孔位做了沉台设计，固定螺栓安装后不会突出基座底面，保证开关安装后与安装面完全贴合，不会出现晃动偏移；基座侧面预留了线缆穿装的防水接头接口，接口采用标准螺纹规格，可适配常规的设备控制线缆，穿线后可通过接头锁紧密封，防止液体泼溅、粉尘进入开关内部造成电路短路。

　　从功能特性上看，这款脚踏开关采用防护型结构设计，上部罩壳完全覆盖内部的触发触点结构，即使有重物从上方坠落或者工件意外磕碰，也不会直接损伤内部的电气元件，同时罩壳的高度做了合理设计，既能保证脚部踩踏时的行程反馈清晰，又不会因为罩壳过高导致操作人员脚部移动时被绊倒。在实际设备选型适配时，需要注意安装边界尺寸：基座的安装孔距要匹配设备操作台的预留安装位，线缆接口的方向要适配现场布线走向，踩踏行程要匹配设备的触发逻辑，通常这类脚踏开关的踩踏行程在10-15mm区间，触发力度控制在20-30N，既不会因为力度过小导致误触发，也不会因为力度过大造成操作人员脚部负荷过重。

　　在三维建模过程中，需要重点还原铰接部位的转动配合间隙，罩壳与基座的装配公差，安装孔的位置度精度，还有警示标识的位置与尺寸，保证模型导入装配环境后能直接模拟踩踏动作的运动轨迹，验证与周边设备部件的干涉情况。这类防护型脚踏开关相比普通外露式脚踏开关，安全等级更高，适合在有机械伤害风险的加工工位使用，比如冲床的单次冲压触发、焊接设备的焊接电流触发、装配线的工装夹具夹紧触发等场景，操作人员双手持握工件定位，脚部踩踏即可完成动作触发，整个操作流程无需手部离开工件，既提升了加工效率，也减少了手部靠近设备危险区域的时间，降低安全事故发生概率。在结构细节处理上，踩踏面做了防滑纹理设计，即使操作人员鞋底沾有少量油污或切削液，踩踏时也不会出现打滑现象；基座底部可根据使用需求加装防滑橡胶垫，在不需要螺栓固定的临时工位可直接放置在地面使用，橡胶垫能增加与地面的摩擦力，踩踏时开关不会移位。内部的触发元件采用密封式设计，与外部环境完全隔离，即使在有少量水雾、粉尘的焊接车间或者打磨工位，也能保证触发信号稳定，不会出现接触不良的情况。
