IEC320C8规格AC电源输入插座结构

　　做消费类电子、小型工业控制设备的结构设计时，板端或机壳端的交流输入接口选型从来不是小事，很多刚入行的工程师容易在这个环节踩坑——要么选的接口安装孔位和机壳开模尺寸不匹配，要么插合面的突出高度干涉内部走线，要么忽略了安规要求的爬电距离导致后期过认证卡壳。这款八字形两芯AC电源输入座，是日常设备供电接口里应用极广的一类，对应IEC60320标准里的C8规格，适配常见的两芯八字尾电源线，额定承载能力为250V交流工况下2.5A电流，足够覆盖路由器、适配器、小型桌面仪器、影音设备这类低功率交流供电产品的需求。

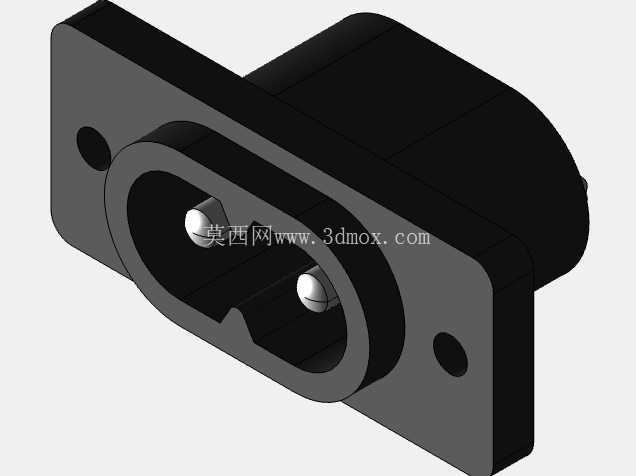

　　从结构设计的角度拆解这个零件，首先要关注安装边界的适配性：这款插座采用带法兰边的面板安装形式，法兰上预留两个对称的安装固定孔，设计机壳开孔时，除了要匹配插座本体的嵌入腔体尺寸，还要精准对应两个安装孔的中心距，不管是用螺丝锁付还是超声焊接固定，都要保证法兰面和机壳外壁贴合平整，避免出现缝隙导致灰尘、水汽渗入设备内部。插合端的两个圆柱形插芯呈八字形排布，插芯的中心距、突出高度、端部倒角都严格遵循标准尺寸要求，能保证和配套的C7公头电源线顺畅插合，不会出现插不进、接触松动、插合后歪斜的问题，插芯根部做了加高的绝缘挡墙，能有效拉大两个带电插芯之间的爬电距离，满足安规认证里对强电部件的绝缘间距要求，不用额外在接口内部加绝缘片就能过常规的耐压测试。

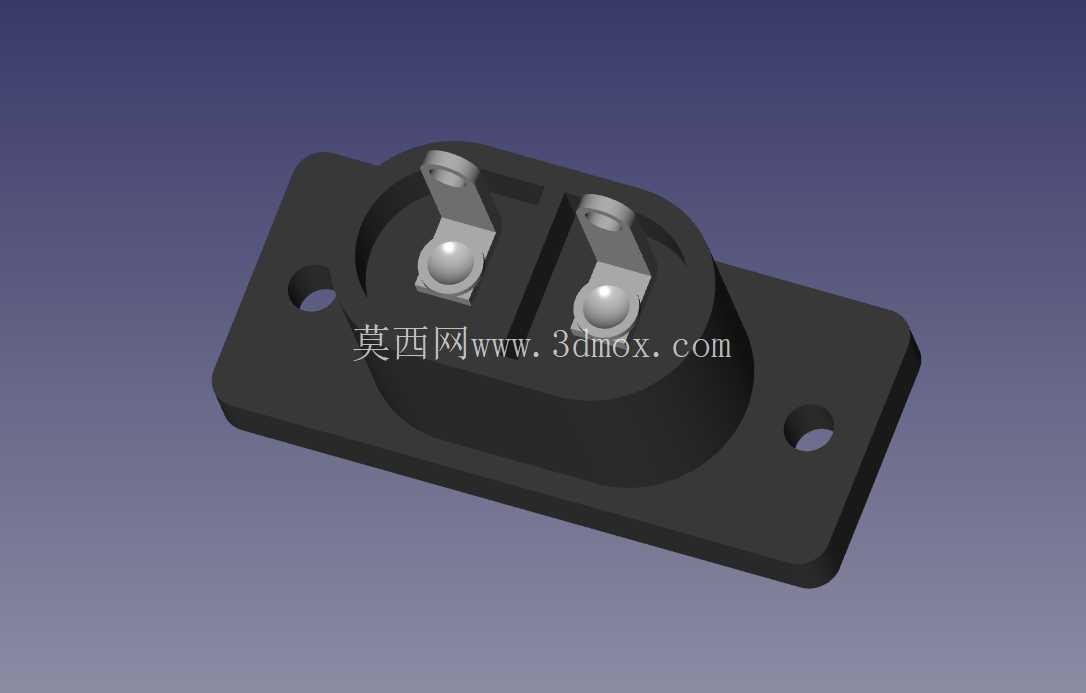

　　实际选型应用时，还要注意插座的尾部接线端结构，这款模型呈现的是焊板式结构，尾部插针的间距、引脚长度适配常规PCB板的波峰焊工艺，设计PCB时要把接口的封装位置靠板边放置，保证插合面刚好探出机壳外壁，同时要注意引脚和周边铜箔的安全间距，强电部分的铜箔要和弱电回路留足隔离距离，避免高压串入低压电路引发安全隐患。如果是用在线缆转接或者非板装的场景，也可以选带焊线端子的同规格型号，但安装法兰的尺寸是通用的，机壳开孔可以做通用化设计，不用针对不同接线形式重新开模，能有效降低壳体的开模成本。

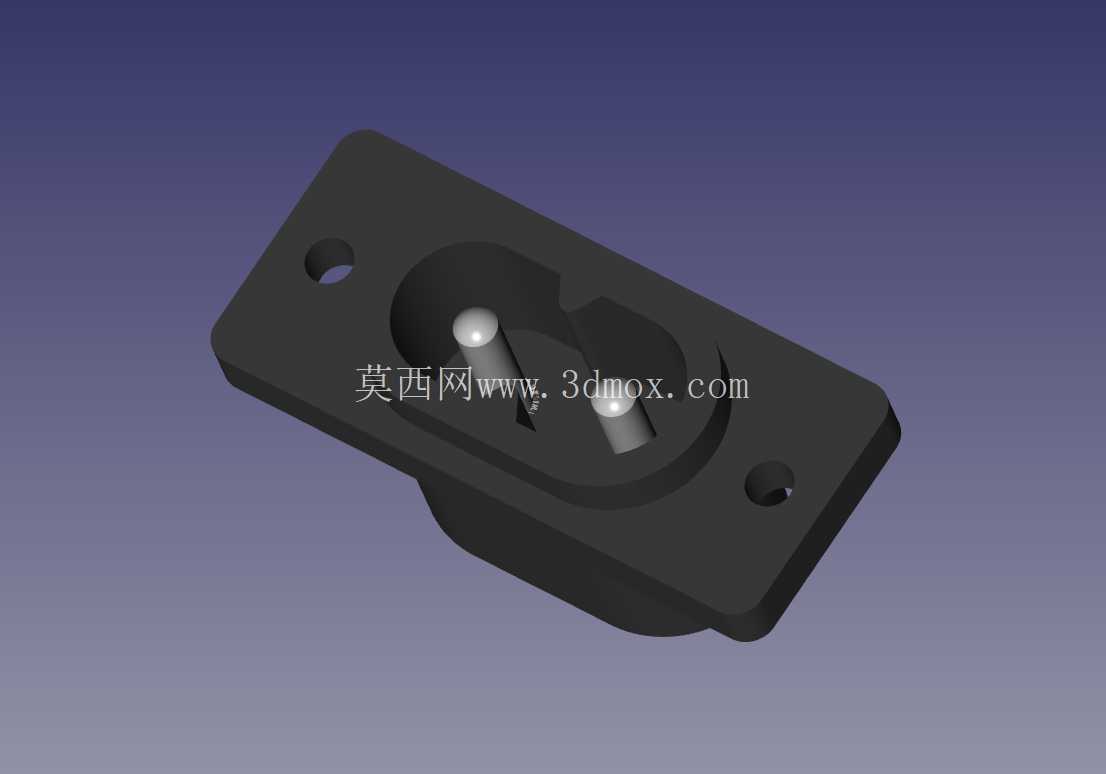

　　很多工程师在建模时容易忽略插座的插合导向结构，仔细看这款插座的插合面，两个插芯外围的内凹腔体做了微小的导入斜角，电源线插头插入时，斜角会先引导插头对位，不用精准对准就能顺畅滑入，能有效减少用户插电时的对位难度，也能避免硬插导致的插芯弯折、壳体开裂问题。法兰的四个边角做了小圆角处理，和机壳贴合时不会因为锐边压伤机壳表面的喷涂层，安装孔的周边做了局部加厚，锁付螺丝时不会因为拧紧力过大导致法兰开裂。另外，插座本体采用黑色阻燃绝缘材质，建模时要注意材质的厚度均匀性，避免出现壁厚突变导致注塑时产生缩痕、气泡，影响零件的结构强度和绝缘性能。

　　在不同的应用场景里，这款接口的安装方向也需要提前考量：如果是桌面式设备，接口通常布置在设备背面靠下的位置，插线后电源线自然下垂，不会遮挡周边接口；如果是壁挂类设备，要注意接口的朝向，避免插线后电源线弯折半径过小导致线芯断裂。建模时除了做出插座本身的精确尺寸，还要模拟电源线插合后的空间占用，预留足够的插线操作空间，避免出现手伸不进去、插线后和墙面或者其他部件干涉的问题。另外，要注意插座本体的嵌入深度，内部结构件要和插座尾部保持足够的安全距离，不要让内部的金属散热片、活动部件碰到插座的接线引脚，防止出现短路、部件卡滞的问题。

　　从长期使用的可靠性角度看，这款插座的插芯采用导电性能良好的金属材质，表面做了镀层处理，能减少长期插拔后的接触氧化问题，避免出现接触不良、发热打火的情况。插芯和本体的结合处做了防退结构，多次插拔后插芯不会出现松动、后退的问题，能保证长期使用的接触稳定性。对于结构工程师来说，这类标准接插件的建模重点不在于外观的相似度，而在于安装尺寸、配合尺寸的精准度，因为这些尺寸直接决定了后期开模、装配、安规测试能不能顺利通过，差0.5毫米都可能导致整个壳体模具报废，或者装配后出现缝隙、插合不畅的问题。
