太阳跟踪器立柱旋转承载底座结构

　　在光伏光热电站的太阳跟踪系统部署场景中，立柱旋转底座是整套跟踪装置的核心承载与回转核心部件，直接决定整套跟踪架的运行稳定性与抗风载、自重载荷能力。这套底座结构针对户外露天部署的工况设计，可适配1.5吨到2吨区间的上部跟踪架、聚光组件或者光伏板阵的总载荷，解决了中小功率太阳跟踪装置立柱回转部位易出现侧向倾覆、重载下轴承磨损过快、传动啮合精度不足的常见工程问题。

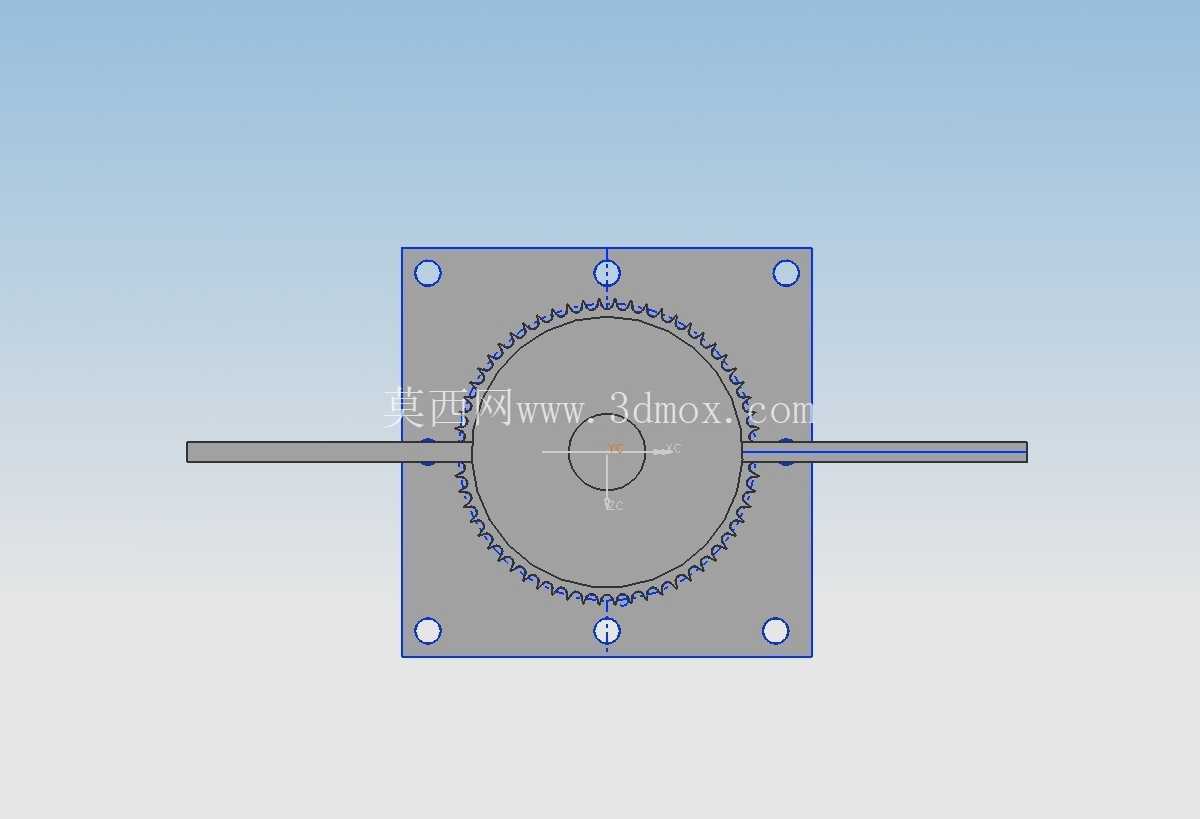

　　从结构功能逻辑来看，整套底座采用方形安装底板作为与基础混凝土桩或者钢构平台的连接界面，底板上预留多组均布的安装通孔，可匹配常规的化学锚栓或者高强螺栓连接方案，安装时可根据现场基础的平整度调整垫片厚度，保证底板上平面的水平度公差控制在合理区间，避免上部立柱安装后出现倾斜导致的回转卡滞。底板中心设置定位止口，与下部的回转支承定位台阶配合，保证回转中心与立柱中心的同轴度，减少回转过程中的径向跳动量。

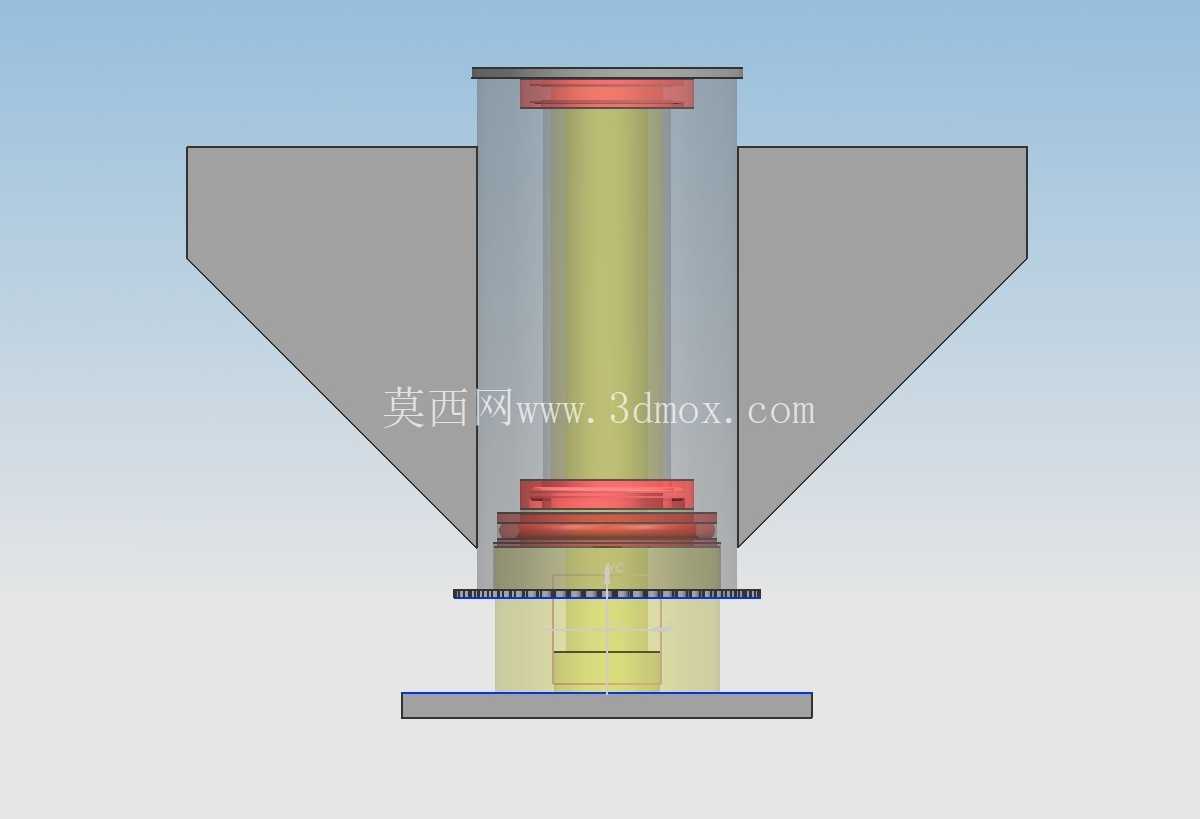

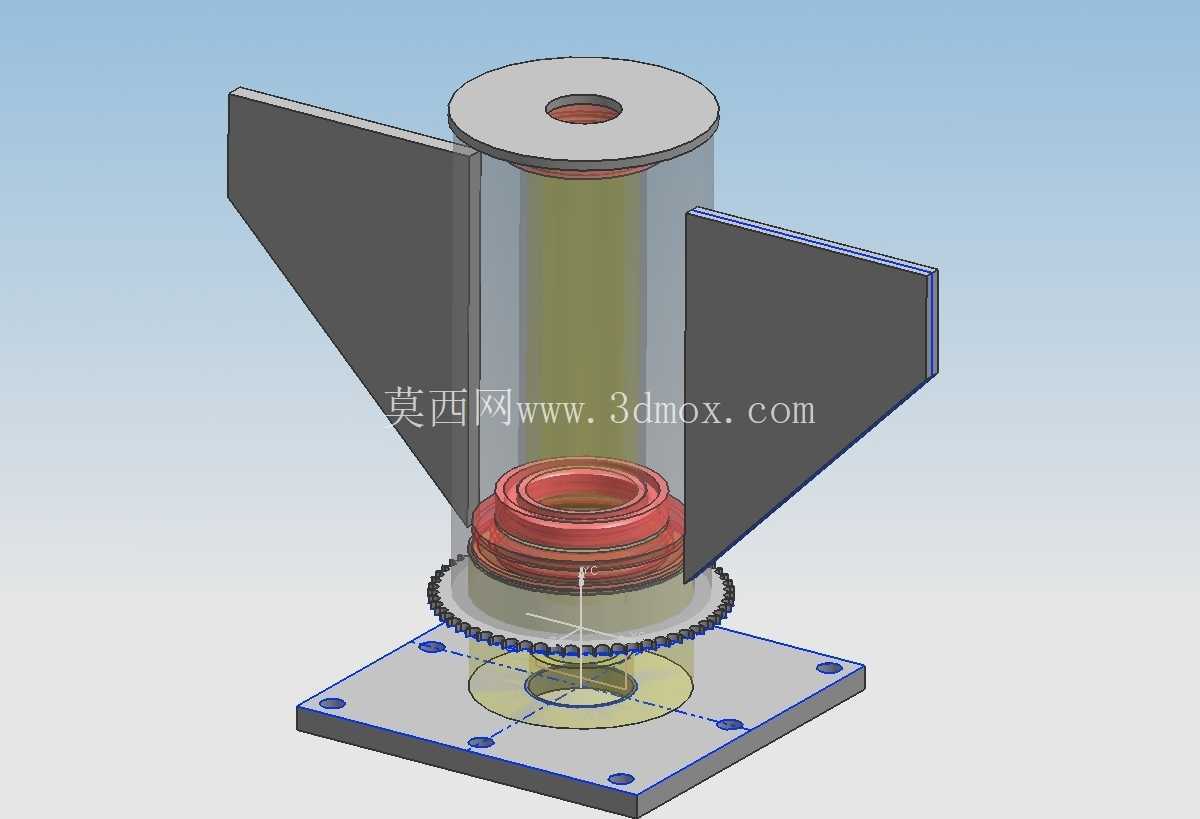

　　回转传动部分采用链轮链条驱动方案，底板上方安装大节距链轮作为从动轮，与外部驱动电机输出轴上的主动链轮啮合，相比齿轮传动方案，链轮传动对安装中心距的公差容忍度更高，适合户外现场安装时的精度偏差，同时链条传动的缓冲性能更好，在突发阵风载荷冲击时可通过链条的微量弹性变形抵消部分冲击载荷，避免驱动电机轴承受刚性冲击损坏。链轮内侧设置双层轴承组合结构，其中一对可承受较大侧向倾覆力矩的轴承用于抵消风载带来的侧向力，另一组轴承专门承担上部结构的垂直重力载荷，两套轴承的载荷路径独立设计，避免复合载荷下轴承出现偏载磨损，大幅提升回转部位的使用寿命，减少户外运维的更换频次。

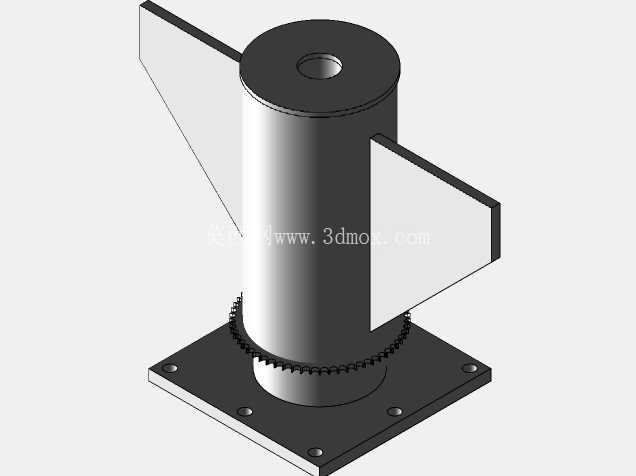

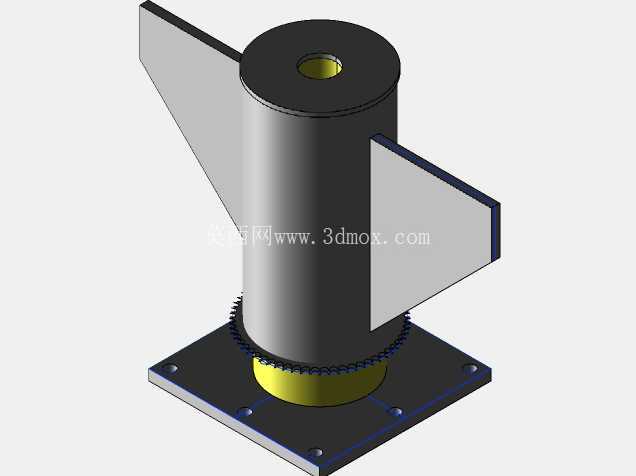

　　上部立柱采用圆筒式结构，侧壁对称设置两块三角形加强筋板，筋板从立柱侧壁一直延伸到底板上方的链轮安装座位置，形成稳定的三角支撑结构，可有效抵消上部组件在侧风作用下对立柱根部产生的弯矩，避免立柱根部出现应力集中导致的焊缝开裂或者结构变形。立柱顶端设置带中心通孔的法兰端盖，中心通孔可用于穿过上部跟踪组件的控制线缆、传感器信号线，避免线缆外露在回转过程中出现缠绕磨损，端盖上的安装孔可直接对接上部跟踪架的立柱连接法兰，减少现场安装的适配加工工作量。

　　设计过程中针对户外工况做了对应的结构优化，所有承力焊缝均采用连续角焊缝设计，筋板与立柱、底板连接的位置均做了倒角过渡，减少焊接应力集中；轴承安装部位设置了对应的密封沟槽，可加装密封圈阻挡户外的沙尘、雨水进入轴承腔，避免润滑脂被污染导致的轴承卡滞；链轮的齿部参数匹配常规的标准传动链条，后期运维时可直接采购标准件更换，无需定制加工，降低全生命周期的运维成本。

　　从安装边界来看，方形底板的安装孔位间距适配常规的地面光伏桩基础尺寸，无需额外做基础改造即可替换原有跟踪架的固定底座，整体回转高度控制在合理区间，不会额外增加上部组件的安装高度导致风载力矩放大；回转部位的径向尺寸经过优化，在保证链轮传动强度的前提下尽可能缩小外径，减少整套底座的材料用量，控制整体自重的同时降低运输与现场吊装的难度。在实际应用场景中，这套底座不仅可用于平单轴、斜单轴太阳跟踪装置，也可经过简单的尺寸适配后用于小型户外雷达转台、户外监控云台回转支承、小型风力发电机偏航底座等需要重载回转支承的场景，结构的通用性较强，核心的轴承组合承载思路、链轮传动布局、三角筋板加强结构都可作为同类重载回转底座设计的参考结构，建模过程中所有配合面的公差、安装孔的位置度都按照常规机械加工的精度要求设置，可直接导出工程图用于生产加工。
