立式承压储液罐体结构三维设计

　　在化工、食品加工、水处理以及中小型工业供液系统的现场布局中，这类立式承压储液罐体是极为常见的工艺节点设备，区别于卧式储罐的占地特性，立式结构能够在有限的车间占地面积内争取更大的有效储容，尤其适合层高充足但平面操作空间紧张的生产工段布置。从实际工况适配来看，这类罐体常被用作缓冲储槽、中间计量罐或是小型压力稳压容器，对接前端连续产出的工艺流体，平衡后端工序的间歇取用需求，避免整个管路系统因为流量波动出现水击、压力骤变等损伤管路阀件的问题。

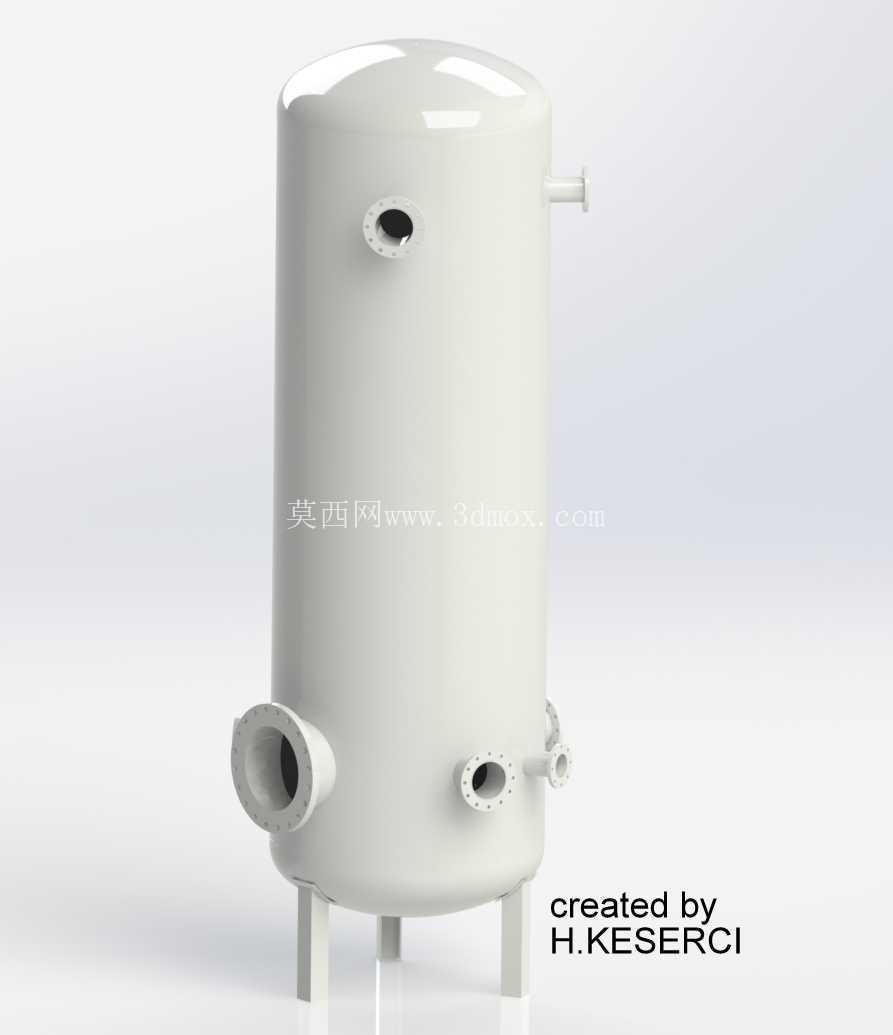

　　从结构设计逻辑来看，整个罐体采用等径直筒搭配上下标准椭圆封头的构型，这种构型是承压容器领域经过长期工程验证的成熟方案，椭圆封头的曲面过渡能够有效分散内部带压介质作用在筒体端部的应力，避免直角连接结构带来的应力集中问题，相比平盖封头可以在同等承压等级下降低筒体端部的板材厚度，控制整体制造成本的同时也降低设备自重。筒体上的接口布局完全围绕工艺操作的实际需求设置：下部侧方的大口径法兰接口作为主进出液通路，足够的通径能够满足大流量介质的快速进出，减少管路沿程阻力损失；筒体中上部的侧向小接口可用于安装液位计、压力检测仪表或是安全阀组件，方便操作人员实时掌握罐内介质的状态参数，超压工况下可以自动泄放保障设备安全；顶部封头位置的小口径接口可作为排气口、备用加注口或是呼吸阀安装位，避免进液过程中罐内憋压、排液过程中出现真空吸瘪罐体的问题；底部靠近支腿位置的小接口则作为排污口使用，设备停机维护时可以彻底排空罐底沉积的杂质、残液，避免长期积存腐蚀罐体内壁。

　　支撑结构采用三根均匀分布的支腿设计，相比四腿支撑，三腿结构对安装地面的平整度要求更低，不会出现因为地面不平导致的支腿虚接、罐体附加应力问题，支腿与筒体下封头的连接位置做了局部补强板设计，将罐体满载时的重量载荷均匀分散到封头壁面，避免局部载荷过大造成封头变形。所有外接接口全部采用标准法兰连接形式，能够直接和同压力等级的工业管路快速对接，不需要现场额外焊接适配，降低现场安装的施工难度，也方便后续检修时的拆卸更换。

　　在建模过程中需要重点把控几个安装边界尺寸：首先是支腿底部的安装孔分布圆直径，这个尺寸直接决定了现场安装时预埋地脚螺栓的定位精度，一旦偏差过大就会出现罐体无法落位的问题；其次是各个侧向接口的法兰端面到筒体中心的距离，这个尺寸关系到外接管路、仪表的安装操作空间，尤其是下部大口径接口，要预留足够的法兰螺栓拆装空间，避免后期安装时扳手没有操作余量；另外要核对罐体总高度与车间顶部管线、起重设备的安全距离，立式罐体吊装就位时需要预留足够的起吊高度余量，避免就位过程中磕碰顶部厂房结构。

　　从壁厚设计的角度，这类罐体的壁厚选取需要匹配设计压力、介质腐蚀裕量以及板材负偏差，常规0.6-1.0MPa工作压力下的净水、中性流体储运用途，筒体采用普通碳素钢板即可满足强度要求，如果用于存储有弱腐蚀性的介质，则需要对应调整板材材质或是增加内壁防腐层厚度，建模时可以通过参数化驱动的方式调整壁厚、接口通径、筒体高度等核心参数，快速适配不同容积、不同压力等级的设计需求，不需要从零开始重构模型。另外罐体的外表面没有多余的凸起结构，方便后续做外保温层施工，对于需要控温存储的介质，可以直接在筒体外壁包覆保温材料，外护板可以顺着筒体曲面平滑安装，不会出现结构干涉。
