柯蒂斯1238型逆变器三维结构设计

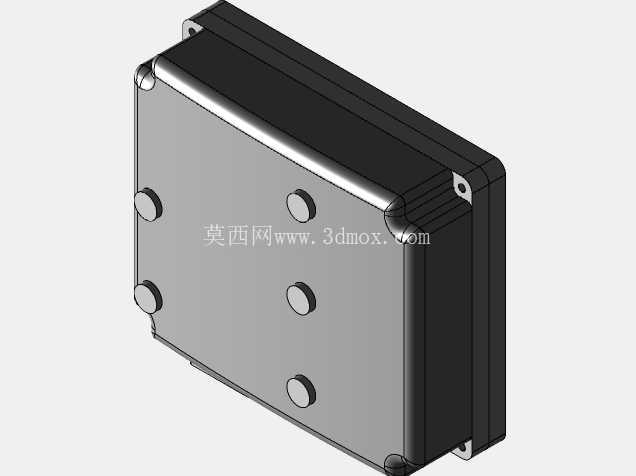

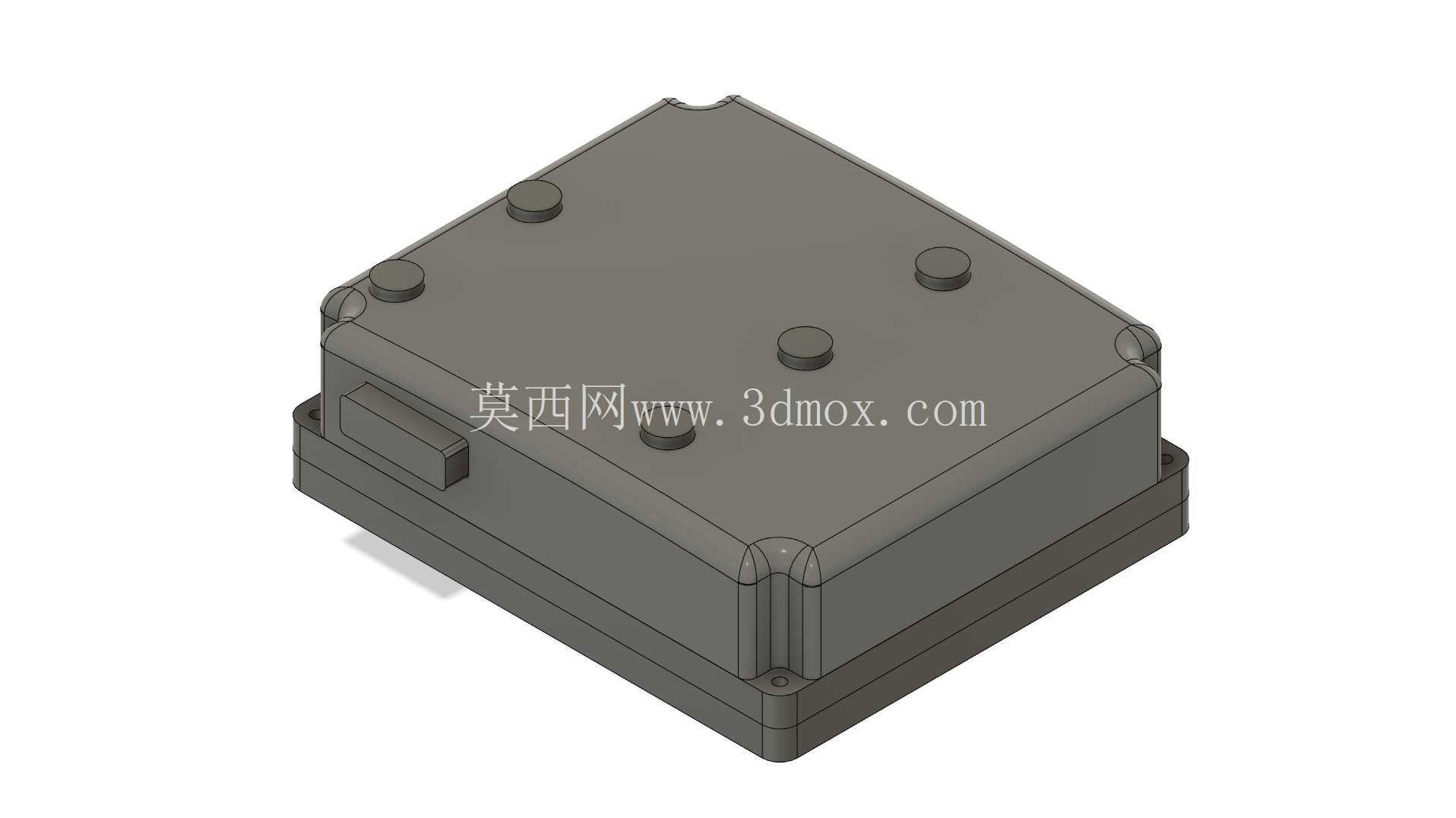

　　在电动工业车辆、低速新能源作业装备、小型电动牵引设备的动力电控系统搭建环节，这类功率型逆变器是连接动力电池与驱动电机的核心功率变换单元，承担着直流母线电压到三相交流可调输出的转换职能，直接决定动力输出的响应精度、扭矩控制范围以及整套驱动系统的运行效率。从结构设计层面看，这款产品的外壳采用带圆角的方体封闭式构型，顶部均匀分布的凸起柱体是壳体合装的定位锁紧结构，既可以保证上下壳体装配时的对位精度，也能在长期振动工况下避免连接螺栓出现松脱移位，外壳边角做的圆弧过渡处理，一方面是为了降低注塑或压铸成型时的应力集中风险，减少壳体在高低温循环工况下出现开裂的概率，另一方面也能避免安装维护过程中尖锐边角对操作人员造成划伤。

　　侧面预留的凸起接口位是动力线束与信号控制线的接插安装区域，设计时特意将接口区域做了局部凸台强化，能够在接插件插拔受力时分散应力，避免接口根部与壳体连接位置出现断裂。底部延伸出的法兰边是整器的安装固定边界，法兰上预留的安装孔位可以配合减震垫直接固定在设备的安装基板上，安装时需要注意预留足够的散热间隙，尤其是壳体底部与安装面之间不能完全贴死，要保证空气能够顺着壳体的散热筋形成对流通道，带走功率器件工作时产生的热量。从功能实现逻辑来看，这款逆变器内部集成了功率IGBT模块、驱动控制板、电流采样单元以及保护电路，外壳的密封结构需要满足户外作业设备的防护要求，能够阻挡日常作业过程中的粉尘、溅水进入壳体内部，避免电路出现短路故障。

　　在做配套设备的结构设计时，需要重点核对这款产品的安装孔位尺寸、接口朝向以及整体外轮廓边界，避免出现安装干涉，同时要考虑高压线束的弯曲半径预留，不能让线束在接插位置出现过度弯折导致的线芯疲劳断裂。很多工程人员在做整车或设备电控布局时，容易忽略逆变器周边的电磁兼容空间，这款产品的金属外壳本身具备一定的电磁屏蔽作用，但安装时还是要尽量远离低压信号线束，减少功率开关过程中产生的高频干扰对周边传感器信号的影响。另外壳体顶部的几个定位柱除了装配定位作用外，也可以作为内部电路板的支撑固定点，能够让内部功率板与外壳保持合理的安全间距，既满足电气绝缘的爬电距离要求，也能让功率器件通过导热垫将热量传递到外壳上，通过外壳整体向外散出。

　　在实际的改装、设备升级场景中，很多技术人员会参照这款产品的外形尺寸做安装支架的适配设计，这时候需要注意支架的承重能力要匹配整器的重量，同时在支架与逆变器安装法兰之间加装橡胶减震垫，缓冲设备运行过程中产生的振动，避免长期振动导致内部电路板上的元器件出现虚焊。从建模还原的角度看，这款模型严格对照官方公开的产品外形尺寸做了等比例复刻，所有的外部安装特征、接口位置、凸台结构都和实物保持一致，能够直接用于设备布局的干涉检查、安装支架的设计出图，不需要再反复核对实物的外部尺寸，能够大幅缩短前期方案设计阶段的测绘时间。在做电控系统的三维布局时，可以直接将该模型导入装配环境，调整好安装角度后核对与周边电池包、驱动电机、线束走向的空间关系，提前发现布局上的干涉问题，避免后期样机制作时出现安装位置不合适需要重新改支架的情况。另外在做设备的维护空间预留时，也要参照模型的外轮廓尺寸，在逆变器的接口侧预留足够的插拔操作空间，保证后期维护时不需要拆解周边其他部件就可以完成接插件的插拔和整机的拆装更换。
