带直引脚绕线磁芯电感器三维结构

　　在低压开关电源、信号滤波回路、小功率电磁驱动模块的设计环节中，这类带直出坯料引脚的绕线电感是板级电路里最常见的无源电磁元件之一，不同于贴片封装的小型功率电感，这种保留直引脚坯料的结构更多适配小批量试制、工装测试台、定制化电源模块的焊接需求，引脚无需额外弯折成型就能直接穿过PCB安装孔完成波峰焊固定，在实验室原型搭建、特种工控板卡的小批量生产场景里，能省去引脚预成型的工序，适配不同板厚的安装间隙调整。

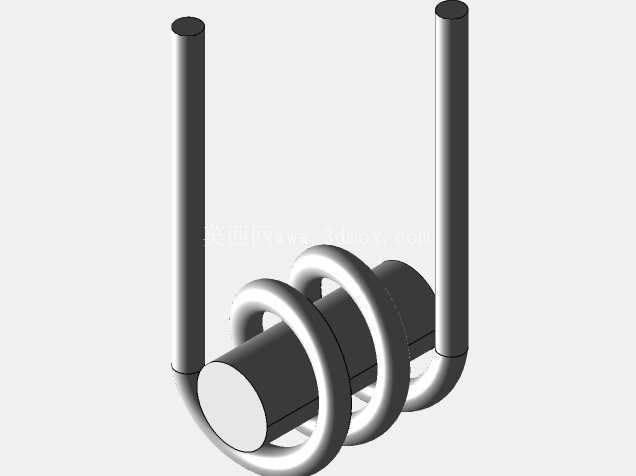

　　从结构设计逻辑来看，中间的圆柱磁芯是整个元件的磁路载体，绕组采用等径圆铜线紧密绕制在磁芯外侧，三匝半的绕制圈数是针对特定电感量参数匹配的设计，绕制过程中铜线与磁芯外壁保留均匀的间隙，既避免绕线张力过大导致磁芯表层绝缘层破损，也能控制绕组的分布电容参数，减少高频工况下的寄生参数影响。两端直出的引脚与绕组采用一体铜线加工，没有额外的焊接接点，能降低大电流通过时的接触电阻，避免引脚与绕组连接处的发热问题，直引脚的长度预留了足够的调整余量，实际装配时可以根据PCB安装面的高度、焊接端的连接需求裁剪合适的长度，不需要额外拼接导电部件。

　　从安装边界来看，整个元件的径向尺寸由绕组的最大外径决定，轴向尺寸由磁芯高度加两端引脚的延伸长度构成，设计三维结构时需要重点关注绕组的螺旋升角一致性，每一圈绕组的轴向间距保持均匀，避免出现匝间距离过小导致的耐压不足问题，同时两端引脚的出线角度与磁芯轴线保持平行，能保证插件时引脚与PCB安装孔的同轴度，减少插件时的引脚变形概率。在电磁仿真场景中，这种简化的几何结构可以直接导入电磁分析软件，用来验证不同绕线匝数、磁芯磁导率参数下的电感量、饱和电流特性，不需要额外做几何清理就能完成网格划分，相比导入复杂的成品电感模型，这种简化结构的仿真计算效率更高，参数调整也更便捷，适合前期方案论证阶段的快速迭代。

　　实际生产环节中，这类结构的电感绕制工艺相对简单，采用常规的绕线机就能完成绕组加工，磁芯可以选用锰锌铁氧体或者硅钢柱材质，根据不同的工作频率、额定电流需求替换磁芯材质即可，不需要调整绕组的整体绕制路径，结构的通用性较强。在结构装配层面，需要注意绕组外侧与周边金属结构件的安全距离，避免金属件靠近绕组导致涡流损耗增加，同时直引脚在穿过PCB后，焊接点的焊锡高度不能超过绕组的最低匝位置，防止焊锡攀爬导致匝间短路。整个三维结构还原了绕线电感的核心几何特征，没有冗余的细节结构，既可以用来做电路板的装配干涉检查，也能作为电磁仿真的基础几何模型，适配结构设计、电路仿真、工艺编制等多个环节的使用需求，在做电源模块的整体布局时，可以直接调用该模型核对安装空间，确认引脚位置与周边电容、功率器件的间隙是否满足安规要求，减少后期打样时出现的装配干涉问题。
