TPA3110双声道D类音频功率放大板结构设计

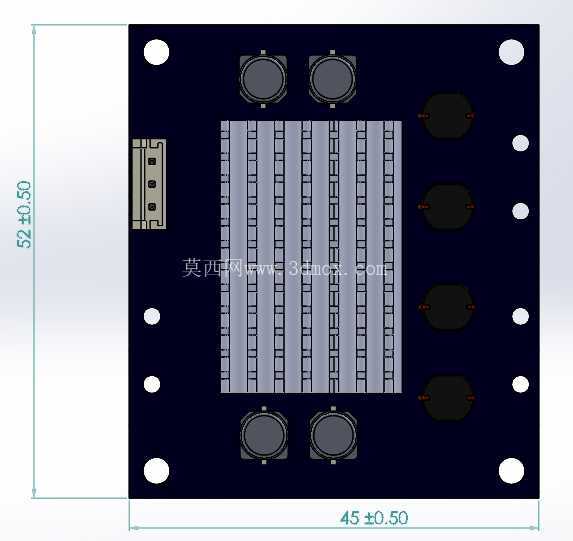

　　在桌面音频设备、小型有源音箱、车载改装音频系统这类对供电效率、安装空间有明确约束的应用场景里，双声道D类功放板是核心的电声转换驱动部件，本次呈现的TPA3110方案功放板，完全围绕小体积场景下的稳定功率输出做结构与电路布局设计。先从实际安装边界来看，整块板采用蓝色FR-4环氧玻纤基板，基板边缘预留了等距分布的圆形安装孔，孔位匹配M3规格的铜柱或螺丝固定，安装时不需要额外做打孔改造，可直接固定在塑料音箱内腔、设备钣金内侧的预留柱位上，基板一侧预留了直插式接线端口，端口朝向板边外侧，接线时不需要在设备外壳上额外开大尺寸过孔，常规的音频输入线、直流供电线可直接插接，不会和板上的散热结构产生空间干涉。

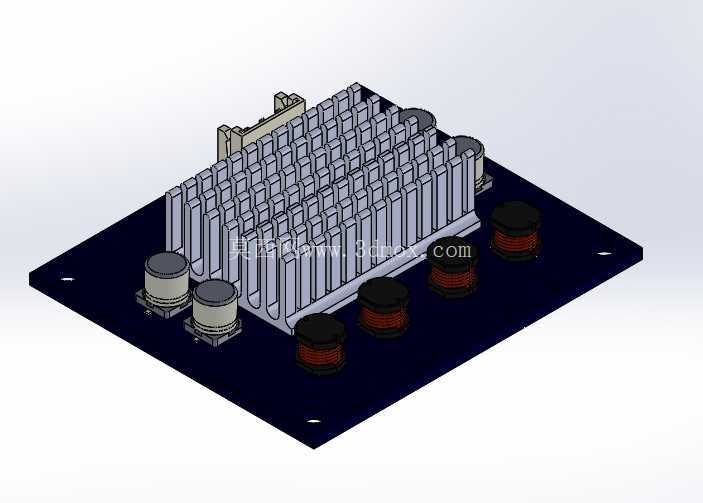

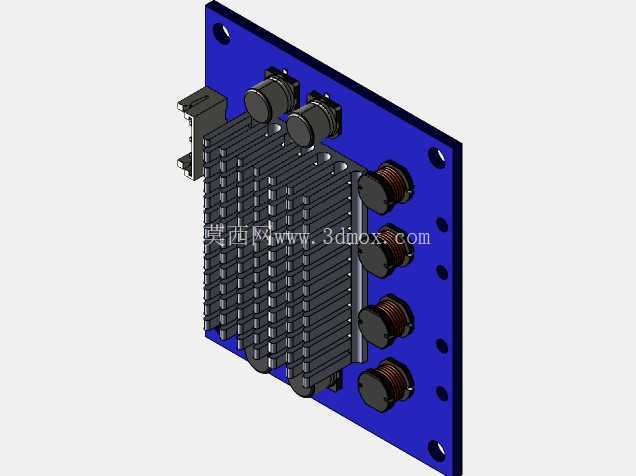

　　功能特性层面，这款功放板搭载两个独立的功率输出通道，支持直流8-26V宽范围电压输入，持续工作电流上限为3A，单通道可实现D类30W的功率输出，D类架构本身的转换效率优势，让它不需要搭配大体积的外置散热片就能维持长时间稳定工作——板上核心的功放芯片位置直接贴合了高密度齿状铝制散热鳍片，鳍片采用平行等距的直齿结构，齿间间隙预留足够的空气流通空间，即便在密闭的音箱内腔里，依靠自然对流就能把芯片工作产生的热量及时散出，不会因为积热触发芯片的过温保护，导致音频输出出现断音、失真的问题。板载的四个绕线功率电感整齐排布在散热鳍片侧边，电感引脚直接波峰焊接在基板焊盘上，焊接位置做了加大焊盘处理，大电流输出时不会因为引脚接触电阻过大产生局部过热，输入端的电解电容采用卧式贴板安装，电容顶部和散热鳍片之间预留了2mm以上的安全间隙，既压缩了板卡整体的竖向安装高度，也避免电容长期受散热片高温烘烤出现电解液干涸的问题。

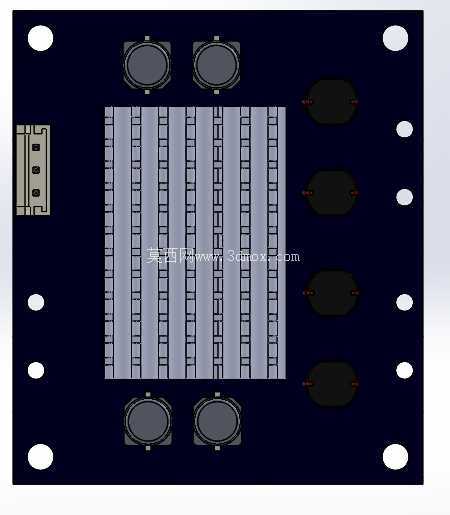

　　从设计思路上看，整块板的布局完全遵循“信号路径最短、强弱电分离”的电路结构原则：音频输入端口靠近板卡边缘的信号输入侧，输入信号走板上的短距离走线直接进入功放芯片的信号输入端，减少长距离走线带来的外界电磁干扰；功率输出回路的电感、输出接线端集中排布在板卡另一侧，和弱信号输入区域保持足够的隔离距离，避免大电流的开关信号串入音频输入回路产生底噪。板上的螺丝安装孔都做了非金属化处理，固定时不会因为螺丝导通基板不同层的走线造成短路，哪怕安装面是导电的金属材质，也不需要额外加绝缘垫片就能直接固定，降低了现场安装的辅料成本。

　　实际选型使用时，这款功放板可直接适配4-8Ω阻抗的全频扬声器、高低音分频的小型音箱系统，不需要额外搭配前级放大电路就能直接输出足够的驱动功率，宽电压输入的特性让它可以直接适配常见的直流电源适配器、车载直流供电回路，不需要单独定制特殊规格的供电模块。结构设计上所有元器件的高度都控制在散热鳍片的顶面高度以内，安装时不会出现元器件顶到外壳内壁的问题，板边的接线端口高度和基板齐平，外接插头插紧后不会超出板卡的整体轮廓范围，在空间紧凑的小型音频设备里也能顺利完成装配。日常维护时，散热鳍片通过两颗固定螺丝锁在基板上，长时间使用后如果鳍片缝隙积灰，可以直接拆下鳍片清理，不需要动周边的焊接元器件，维护操作门槛很低。
