适配Arduino的松乐5V继电器模块结构设计

　　做嵌入式控制项目的工程师大多碰过这类场景：主控板IO口的驱动能力太弱，没法直接带动电磁阀、小型交流电机、照明回路这类负载，这时候就需要这类带安装底座的继电器模块做强弱电的隔离与中转。这次建模的这款5V规格继电器模块，核心采用松乐SRD-05VDC-SL-C功率继电器，触点额定载流能力为10A，可兼容250VAC、30VDC及以下的交直流回路通断，完全覆盖创客开发、小型自动化设备改造、教学实验平台搭建这类场景的负载控制需求。

　　建模过程中最先敲定的是安装边界的尺寸约束：模块自带的黑色安装法兰采用两端带固定孔的板式结构，两个安装孔的中心距严格匹配市面通用的继电器模块安装孔位标准，孔径适配M3规格的盘头螺丝，安装时不需要额外做转接板，直接固定在设备电控仓的安装梁或者亚克力、铝型材搭建的实验平台上即可。法兰板的厚度做了1.5mm的加强设计，避免安装时螺丝锁紧力过大导致法兰开裂，同时法兰与继电器本体之间预留了0.8mm的间隙，方便安装时调整对位，不会因为加工公差导致孔位错位装不上。

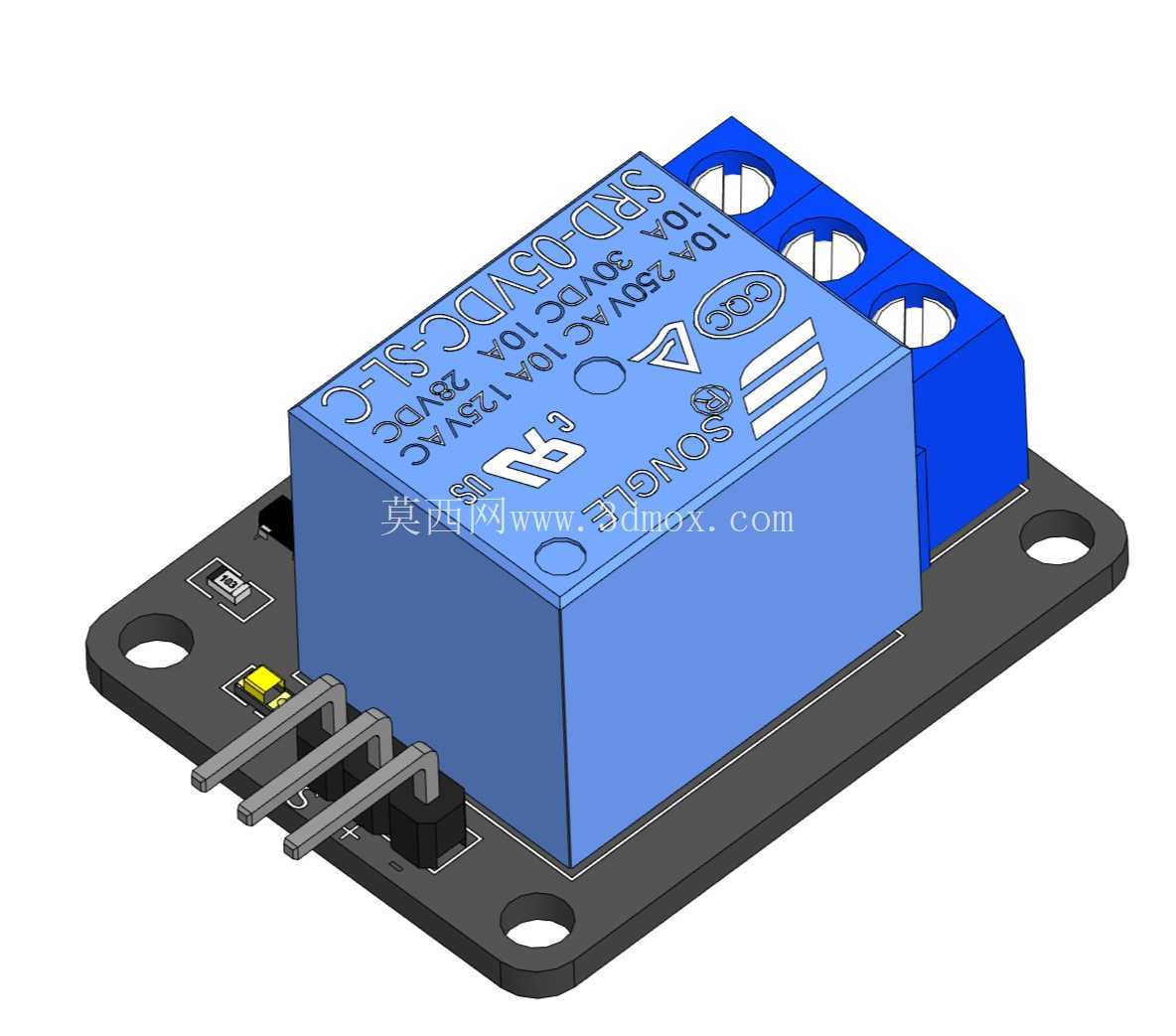

　　模块的接线端采用蓝色栅栏式接线端子，一共三个接线位，分别对应公共端、常开端、常闭端，建模时特意还原了端子的压线结构，每个端子的螺丝孔深度、压线片的开合角度都和实物一致，实际选型时可以直接参考模型确认接线操作空间：端子距离安装面的高度为12mm，接线时用普通十字螺丝刀操作不会被周边结构干涉，端子之间的爬电距离做了3mm的间隔，满足低压电器的安全间距要求，避免不同回路之间出现拉弧短路的风险。

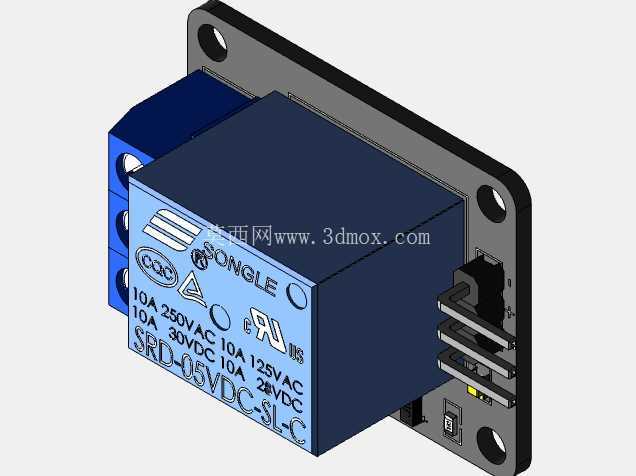

　　继电器本体的建模完全还原了实物的标识细节，包括触点参数、认证标识、引脚定义的印刷位置都和实物对齐，做结构评审的时候可以直接通过模型确认标识方向，避免生产组装时装反导致接线标识朝向内侧不便于运维排查。模块右侧的引出引脚采用标准2.54mm间距排针，一共三个引脚，分别对应VCC、GND、信号输入端，排针的长度设计为11mm，既可以直接插在面包板上做原型验证，也可以用杜邦线连接到Arduino等主控板的IO口，排针根部做了1mm的塑料定位凸台，焊接时可以卡在PCB板的定位孔上，避免焊歪导致接触不良。

　　建模时还考虑了模块的散热空间：继电器本体与安装法兰之间预留了2mm的空气流通间隙，继电器长时间带载工作时产生的热量可以通过间隙散出，不会因为热量堆积导致线圈老化加速。模块整体的外形轮廓尺寸控制得非常紧凑，长度方向从端子最外侧到排针最外侧为43mm，宽度方向两个安装孔外侧的总宽度为27mm，高度方向从安装面到继电器顶部为19mm，在电控仓内部布局时不会占用过多空间，哪怕是空间局促的小型智能设备内部也能轻松放下。

　　实际做项目选型时，这类集成好的继电器模块比单独采购继电器自己焊板要省很多事，模型里还原的所有结构细节都可以直接用来做装配干涉检查：比如排针旁边的状态指示灯位置，建模时特意做了和实物一致的0805封装灯珠位置，灯珠上方预留了导光间隙，工作时可以直观看到继电器的吸合状态，做设备调试时不用万用表测触点就能快速判断模块是否正常工作。另外模块的PCB板边缘做了圆角处理，半径为1mm，安装时不会划伤操作人员的手，也不会刮破周边的导线绝缘层，这些细节在建模时都做了还原，方便结构工程师在做整体设备布局时提前规避布线风险。

　　很多刚接触嵌入式开发的工程师容易忽略继电器模块的安装方向问题，这个模型里特意把接线端子和排针的位置做了明确的区分，装配时可以直接参考模型确定走线方向：强电接线端朝向设备的进线侧，弱电排针侧朝向主控板方向，强弱电走线完全分开，避免强电干扰弱电信号。另外继电器的吸合面与安装法兰平行，安装时继电器本体不会突出法兰的安装平面，贴板安装时不会出现悬空受力的情况，长期使用不会因为震动导致引脚脱焊。
