在智能家居改造、小型自动化控制、DIY电子项目开发场景中,这类低压WiFi继电器模块是实现传统设备智能化升级的核心转接部件,不需要对原有设备的强电回路做大规模改动,仅需在控制端加装该模块,就能让普通的灯具、小功率电器、电控锁具具备远程WiFi控制、语音联动、定时触发的能力,适配市面主流的智能家居控制生态,不需要额外搭建专用的控制网关,降低了小型智能化项目的落地门槛。
从实际使用的功能特性来看,该模块同时支持微动触发与自锁保持两种工作模式,既可以作为点动开关触发瞬时通断信号,适配门禁、电插锁这类需要脉冲触发的设备,也可以切换为自锁模式,像普通墙壁开关一样保持回路的通断状态,控制灯具、排插这类持续供电的设备。模块自带的继电器触点做了载流冗余设计,适配5V低压控制回路,控制端与负载端做了物理隔离,避免控制回路的弱电信号被负载端的电流干扰,提升长时间运行的稳定性。板载的WiFi天线经过阻抗匹配,在普通室内环境下可以覆盖常规家居空间的信号范围,不需要额外外接天线就能维持稳定的连接状态。

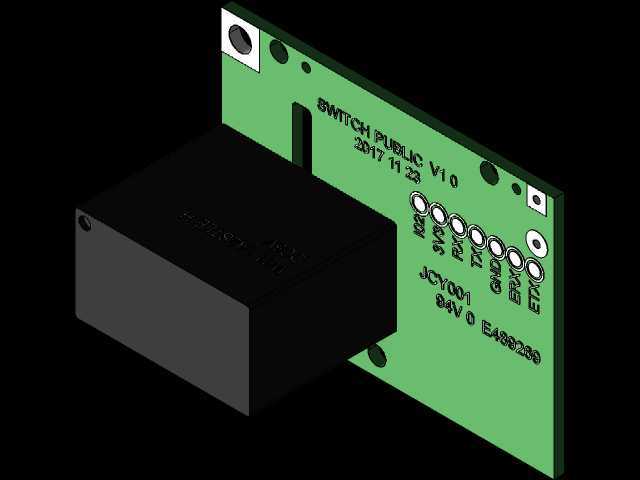

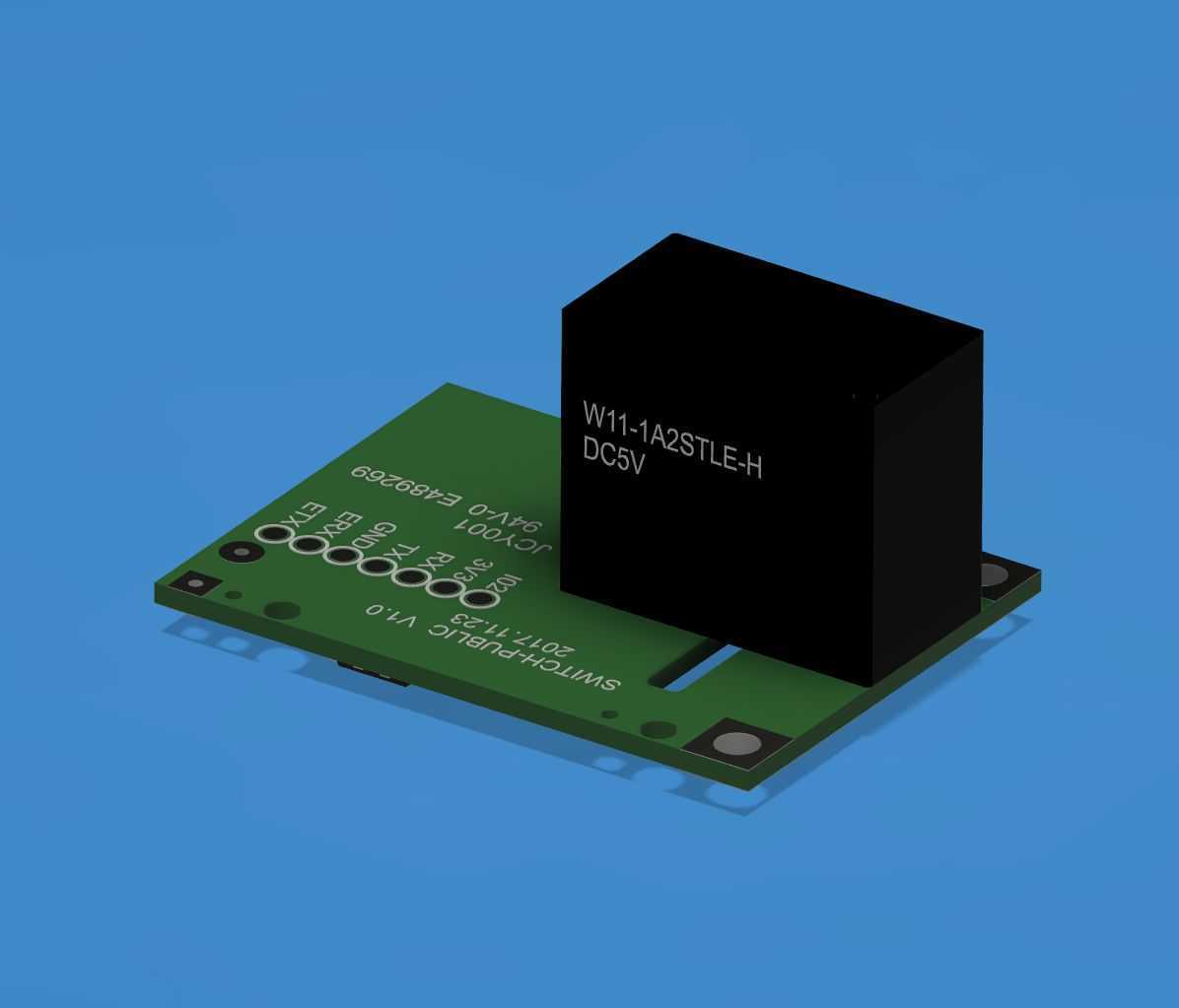

做这款模块的三维建模时,首先要优先保证安装边界的尺寸准确性,PCB板的长宽、固定孔的孔位间距、孔径大小都要和实物完全对齐,很多工程师在做集成设计时最容易忽略这类细节:如果固定孔位偏差零点几毫米,实际打样安装时就会出现螺丝无法对位、模块和周边结构件干涉的问题;如果继电器本体的高度尺寸建模不准,会导致外壳装配时出现顶壳、间隙不均的情况。建模过程中要把板上的丝印标识、接口引脚的排布位置都还原出来,包括每个接线引脚的定义标识,方便后续做接线设计时不用反复对照实物手册,直接在三维装配环境里就能核对接线定义,减少接线错误的概率。模块上的黑色继电器塑壳要还原出实际的拔插边界,方便后续设计维护结构时预留出继电器更换的操作空间,不需要拆动整个模块就能单独更换继电器部件。
在结构集成设计中,这款模块的安装适配性很强,既可以通过板上的两个固定孔用螺丝直接固定在设备的内部安装柱上,也可以搭配双面泡棉胶粘贴在光滑的设备内壁上,不需要额外设计专用的安装支架。建模时要注意模块下方的元件突出高度,预留出PCB板底部的安全间隙,避免板底的焊点接触到金属安装面造成短路问题;同时要在模块的接线端预留出足够的接线操作空间,方便后期维护时插拔导线,不会被周边的结构件挡住操作位置。对于做智能家居面板改装、小型智能控制设备开发的结构工程师来说,精准的三维模型可以直接装入整体装配体中,提前核对模块和外壳、电源板、接线端子的位置关系,避免开模后才发现干涉问题,大幅缩短产品的开发验证周期。
很多DIY开发者在做项目时经常会遇到模型精度不足的问题,要么是继电器的外形尺寸偏差导致外壳盖不上,要么是引脚位置不对导致接线座无法对齐,这款模型在建模时逐一核对了每个元件的实际尺寸,包括板上的指示灯位置、配对按键的突出高度,都和实物保持一致,不管是用来做产品开发的装配验证,还是用来做项目演示的渲染效果图,都能满足使用需求。在做布局设计时还要注意,模块的WiFi天线位置要远离金属遮挡件,尽量不要把天线区域贴在金属壳体或者大的金属元件旁边,避免屏蔽WiFi信号影响连接稳定性,这些实际安装的注意点也可以通过三维模型的布局仿真提前预判,在设计阶段就调整好模块的安装朝向和位置,减少后期调试的工作量。
