双出杆方形法兰气动活塞执行缸结构

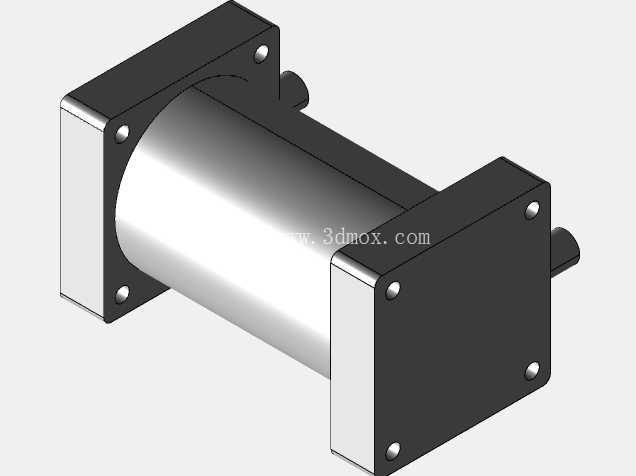

　　在自动化产线的工件推送、夹具锁紧、工位转序这类需要直线往复输出力的场景里，气动活塞缸是普及率极高的执行元件，相比液压驱动它不需要配套复杂的油路站，气源取点在绝大多数工厂车间都能就近接入，动作响应速度快，介质清洁不会出现油污渗漏污染加工件的问题，日常维护只需要定期检查密封件磨损情况、更换气源处理三联件的滤芯即可，运维成本远低于同推力等级的液压执行件。这款双出杆方形法兰安装的气动活塞缸，在结构设计上优先考虑了安装的兼容性与输出的稳定性，两端的方形安装法兰做了等厚设计，四个角的安装沉孔位置度公差控制在0.02mm以内，不管是水平卧式安装在设备型材框架上，还是垂直立式安装在工装板侧面，都能保证缸筒轴线和负载运动方向的同轴度，避免因为安装偏载导致活塞杆密封件偏磨、出现漏气泄压的问题。

　　缸筒部分采用了等壁厚的光滑圆柱结构，内壁做了珩磨处理，表面粗糙度达到Ra0.8以下，活塞在缸筒内往复运动的时候，密封圈和内壁的摩擦阻力均匀，不会出现爬行卡顿的现象，两端的端盖和缸筒的配合面做了径向密封槽设计，静态密封的压缩量控制在合理区间，既不会因为压缩量过大导致端盖装配困难，也不会因为压缩量不足在额定工作气压下出现端面漏气。双出杆的结构设计让这款气缸可以同时在两端连接负载，比如一端连接推送推板、另一端连接位置检测触发块，不需要额外在缸体侧面加装传感器安装支架，就能通过活塞杆伸出端的触发块配合磁性开关或者机械行程开关，实现活塞位置的实时检测，给设备控制系统提供到位信号，满足多工位顺序动作的逻辑控制需求。

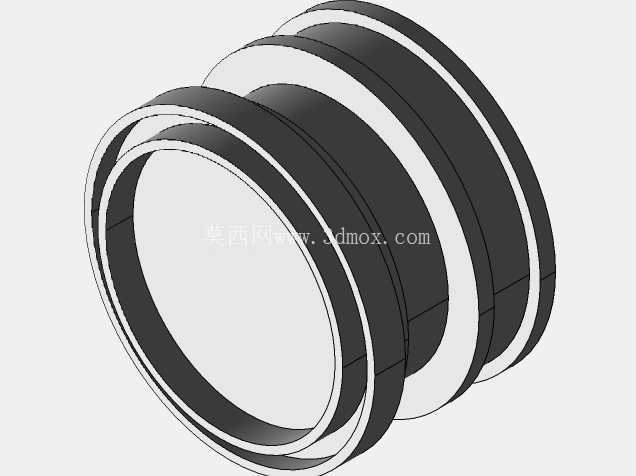

　　从安装边界来看，两端法兰的外轮廓尺寸比缸筒外径大出足够的安装操作空间，在设备布局的时候，不需要在安装板上预留过大的避让孔，只需要按照法兰四个安装孔的位置做通孔加工，就能从外侧穿入螺栓完成锁紧，安装作业的时候不需要探入设备内部拧紧紧固件，后期维护拆换的时候也能直接从外侧拆卸螺栓将整缸抽出，不需要拆解周边的其他管线和部件。活塞部分的密封采用了双向唇形密封圈搭配导向环的结构，导向环采用耐磨的改性聚四氟乙烯材质，能承受一定的径向负载，避免活塞杆在承受侧向力的时候直接刮蹭缸筒内壁，唇形密封圈在气压作用下会自动贴紧密封面，工作气压在0.1MPa到1.0MPa的区间内都能保持可靠的密封效果，不会因为气压波动出现内泄导致输出力不足。

　　在实际选型应用的时候，需要先核算负载的实际摩擦力、运动加速度对应的惯性力，再结合工作气压计算所需的缸径，这款结构的气缸可以通过更换不同内径的缸筒来调整输出推力，两端的法兰、端盖、活塞杆的连接接口都可以做通用化设计，形成系列化的产品谱系，覆盖不同推力需求的工位。另外在气路连接的位置，端盖上的进气口做了标准的内螺纹接口，可以适配市面上通用的快插气管接头，不需要做特殊的转接头定制，现场装配的时候可以直接根据气管规格选择对应的快插接头拧入即可，气路走向可以根据设备的管线布局选择从端盖的径向或者轴向接入，灵活适配不同的安装空间限制。在一些需要短行程高频往复动作的场景，比如分拣线的物料挡停、小型工件的压装定位，这款气缸的刚性结构能承受高频动作带来的冲击，两端的缓冲设计可以在活塞运动到行程末端的时候降低冲击噪音，避免活塞直接撞击端盖导致部件变形，延长整缸的使用寿命。建模过程中对所有配合面的公差做了合理的标注，装配关系完全按照实际生产的装配顺序搭建，没有出现干涉的部位，不管是用来做设备方案的布局验证，还是做后续的工程图导出加工，都能直接复用模型里的尺寸参数，不需要重新核对配合尺寸，减少结构设计阶段的重复工作量。
