3/4规格直角式流体控制角阀结构设计

　　这款角阀采用直角式流道布局，进出水口轴线呈90度垂直排布，区别于直通式截止阀的轴向流道设计，能够在管路转角位置直接完成流体通断控制，无需额外加装弯头转接，可有效压缩管路系统的安装占用空间，在民用供水、小型气动回路、低压液压支路、化工小口径输送管路中都有广泛应用。从实际使用场景来看，这类3/4规格的角阀常作为支路终端的控制元件，比如卫浴供水支路、设备冷却水进水端、气动系统分支管路的通断点，相比球阀它的调节行程更短，开关操作的转动角度仅需90度，同时阀芯的密封结构在长期半开状态下不会出现冲刷磨损过快的问题，适合需要频繁开关、偶尔调节开度的工况。

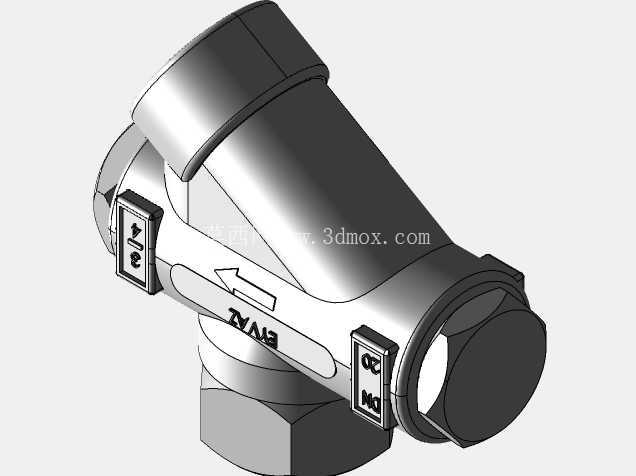

　　设计过程中首先考虑的是安装边界的适配性，3/4的接口规格对应公称通径DN20，进出水口均采用外螺纹连接结构，阀体下部的接口为轴向垂直向下，侧部接口沿水平方向伸出，安装时可以直接拧入预制的内螺纹管路接头，不需要调整整体管路的走向。阀体主体采用锻造结构的外形设计，壁厚均匀过渡，在流道转弯位置做了圆弧导流处理，避免直角流道造成的流体阻力陡增，同时减少流体中杂质在转角位置的沉积，降低长期使用后的堵塞概率。阀体表面的标识区域做了凹陷式的刻字位，直接模压出介质流向箭头与开关方向标识，不会因为长期触碰、介质腐蚀出现标识脱落的问题，现场操作人员可以直观判断阀门的开关状态与介质流向，避免误操作。

　　阀芯部分采用升降式截止结构，阀杆与阀体之间设置了双重密封槽，既可以防止介质沿阀杆间隙外漏，也能阻挡外部粉尘进入阀芯摩擦副，延长操作寿命。端部的六角结构是为了安装时方便扳手夹持，不需要额外设计专用的工装夹持位，普通活动扳手就可以完成拧紧操作，适配现场安装的通用工具条件。两侧的操作位做了防滑的凸点纹理设计，手动开关时不需要额外加装手轮，直接用手拧动就可以完成操作，在需要频繁开关的支路中，这种设计比带手轮的阀门操作效率更高。

　　从建模的结构逻辑来看，这款角阀的所有配合面都做了公差适配的预留，螺纹部分按照通用管螺纹的标准参数建模，密封面的平面度、粗糙度对应的结构细节都做了还原，装配时可以直接检查各零件的干涉情况，不需要二次调整结构。流道部分的内壁做了等壁厚处理，在保证阀体强度的前提下尽可能压缩整体重量，同时避免壁厚差异过大导致的铸造应力集中问题。安装时需要注意，垂直方向的接口建议作为进水端，水平方向接口作为出水端，这样阀芯关闭时介质压力会作用在阀芯密封面的正面，提升密封效果，同时减少阀杆受到的介质轴向推力，降低开关操作的力度。

　　在实际选型适配中，这款角阀的结构尺寸可以直接匹配常规DN20管路的安装间距，不需要重新调整管路的预留位置，替换同规格的老旧角阀时可以直接互换，不需要改动周边管路。阀体的外部轮廓没有突出的尖锐棱角，在狭小的安装空间内操作时不会划伤操作人员，同时紧凑的外形可以适配橱柜内、设备夹层内这类安装空间受限的场景。相比同通径的球阀，这款角阀的密封件更换更加方便，不需要将整个阀体从管路上拆下，只需要拆开上部的阀盖就可以更换密封垫，后期维护的成本更低。在低压工况下，这种结构的角阀密封可靠性更高，不会因为长期处于全开状态出现阀芯密封面被介质冲蚀的问题，适合作为长期处于常开状态、仅在检修时关闭的支路控制元件。
