重锤杠杆式锅炉压力泄放安全阀结构

　　在工业蒸汽供应系统、承压锅炉机组、小型余热回收装置的压力保护环节，这类杠杆重锤式安全阀是最早实现规模化应用的超压泄放部件，相比弹簧式安全阀，它的泄放压力整定更直观，长期运行稳定性更强，不会因为弹簧长期受高温蒸汽影响出现应力松弛、整定压力漂移的问题，尤其适配额定工作压力稳定、无剧烈压力脉动的中低压蒸汽锅炉场景。

　　从实际功能逻辑来看，这个部件的核心作用是当承压腔体内的介质压力升高到预先设定的安全阈值时，介质作用在阀瓣上的向上顶推力会克服杠杆末端重锤施加的向下压紧力，带动阀瓣沿着阀杆导向方向向上抬起，让密封面脱离贴合状态，快速将腔体内多余的蒸汽介质排放到外部环境，直到腔体压力回落到安全整定压力以下，阀瓣会在重锤力矩作用下重新回落压紧密封面，阻止介质继续外泄，避免承压设备因为超压出现壳体开裂、爆管甚至爆炸的恶性安全事故。

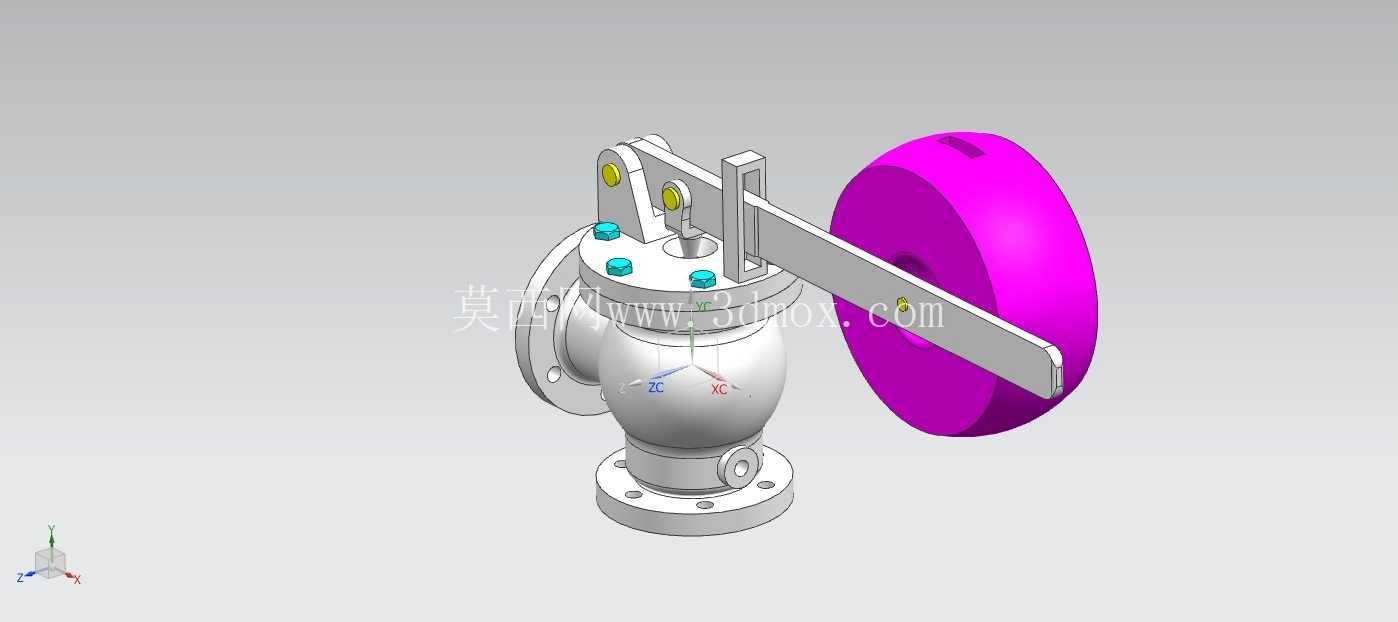

　　做这个结构的三维建模时，首先要明确核心的力矩平衡逻辑：阀瓣的有效承压面积是计算基础，阀杆中心到杠杆支点的力臂长度、重锤在杠杆上的安装位置到支点的力臂长度、重锤自身的重量，三者共同决定了最终的整定泄放压力，建模时需要给重锤预留沿杠杆轴向的位置调节空间，通过锁紧螺栓固定重锤位置，实现不同整定压力的适配，不需要更换部件就能完成一定范围内的压力参数调整。

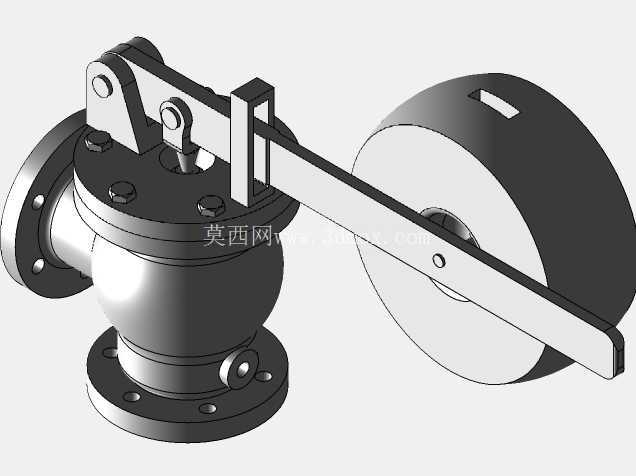

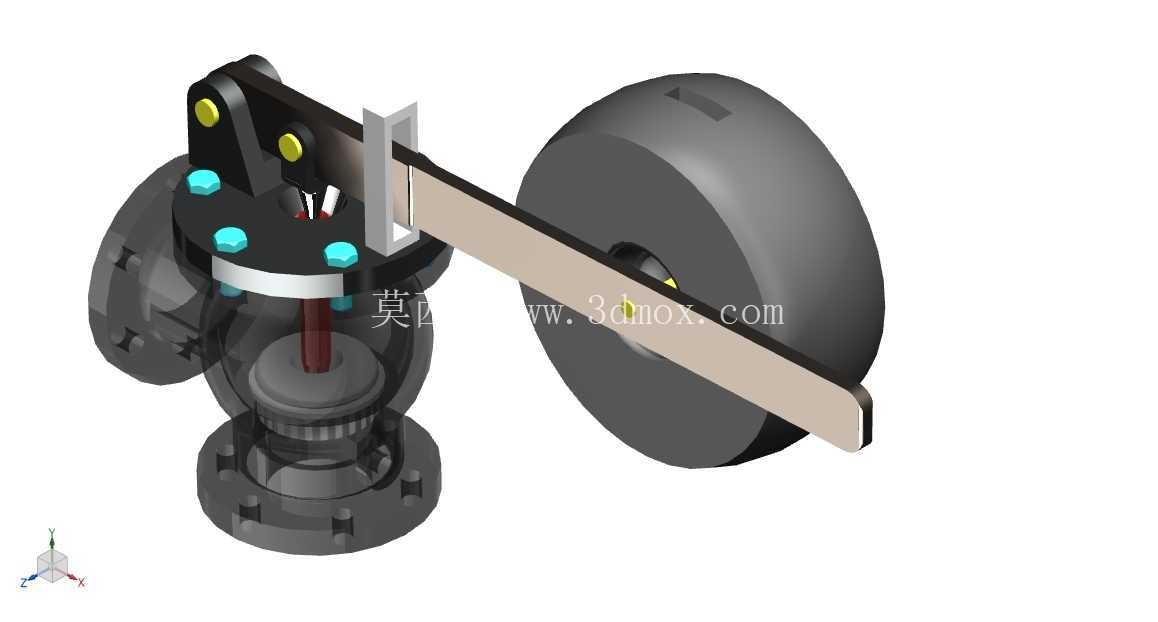

　　结构细节上，阀盖部分设置了三个对称分布的螺栓连接点，用来将阀盖和下部阀体牢牢压紧，中间夹持密封垫片，避免蒸汽从连接缝隙泄漏；阀杆和阀盖的配合位置设置了导向轴套，保证阀瓣上下动作时不会出现偏斜，防止密封面因为错位出现密封失效、提前泄漏的问题；杠杆和阀杆顶端的接触位置采用圆弧面接触设计，避免杠杆在阀瓣抬起过程中出现卡滞，保证力的传递始终沿垂直方向，不会因为杠杆的微小摆动产生额外的侧向分力影响动作精度。

　　从安装边界来看，阀体下部采用标准法兰连接结构，法兰上均匀分布四个螺栓通孔，适配同压力等级的标准管路法兰对接，安装时需要保证阀杆处于绝对垂直状态，不能出现倾斜，否则会增加阀瓣动作的摩擦阻力，导致泄放压力不准、回座密封不严的问题；杠杆延伸方向需要预留足够的安装空间，尤其是重锤所在的末端位置，不能有其他管路、结构件遮挡，一方面要避免重锤动作时和周边部件发生碰撞，另一方面也方便后期运维人员调整重锤位置、校验整定压力；整体结构的垂直高度需要结合安装现场的顶部空间核算，杠杆抬起时的最大上扬角度对应的高度要提前预留，防止动作时杠杆碰到顶部的结构件。

　　外形设计上，阀体采用流线型的腔体结构，介质流通通道做了圆弧过渡处理，减少蒸汽排放时的流动阻力，保证超压时能够快速达到额定泄放量；重锤采用圆盘式结构，重心集中在杠杆轴线上，不会因为设备运行的微小振动出现重锤自转、位置偏移的问题；所有外露的金属部件都考虑了长期接触高温蒸汽的使用场景，连接螺栓采用标准外六角结构，方便日常拆装检修，密封面堆焊硬质合金材料，提高抗冲蚀能力，延长阀门的整体使用寿命。

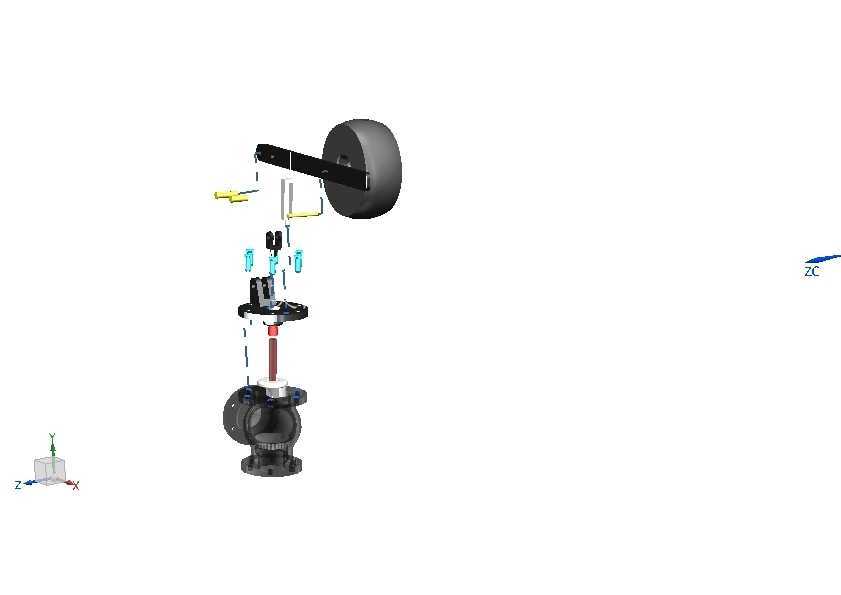

　　在实际选型应用中，这类结构的安全阀通常用在额定蒸发量不大的工业锅炉、分汽缸、蒸汽蓄热器等设备上，它的回座压力差相对稳定，泄放过程中不会出现弹簧式阀门常见的频跳、颤振问题，运维人员不需要拆解阀门，只需要移动重锤位置就能完成压力整定，对于现场运维能力不强的小型工业场景适配性更好，建模时把各个部件的装配约束关系、运动行程都做了准确还原，能够直接用来做装配干涉检查、动作过程模拟，也可以作为承压系统安全附件选型的结构参考。
