手动杠杆式气阀内部结构三维建模

　　这款手动杠杆式气阀的三维建模，完整还原了杠杆驱动、弹簧复位的截止式气路控制结构，建模过程中对各运动部件的配合间隙做了符合气动元件行业公差的还原，可直接用于气动系统的原理演示、结构拆解教学以及同类型阀件的改型设计参考。从实际应用场景来看，这类带手动杠杆操作的气阀多用于小型气动设备的就地气路通断控制，常见于小型气动工装夹具、工位级气动执行元件的前端控制，也可作为气动系统调试阶段的临时旁通控制阀，相比电磁驱动类气阀，手动杠杆结构无需供电即可操作，在设备检修、应急断气场景下可靠性更高，不会因为供电中断失去控制能力。

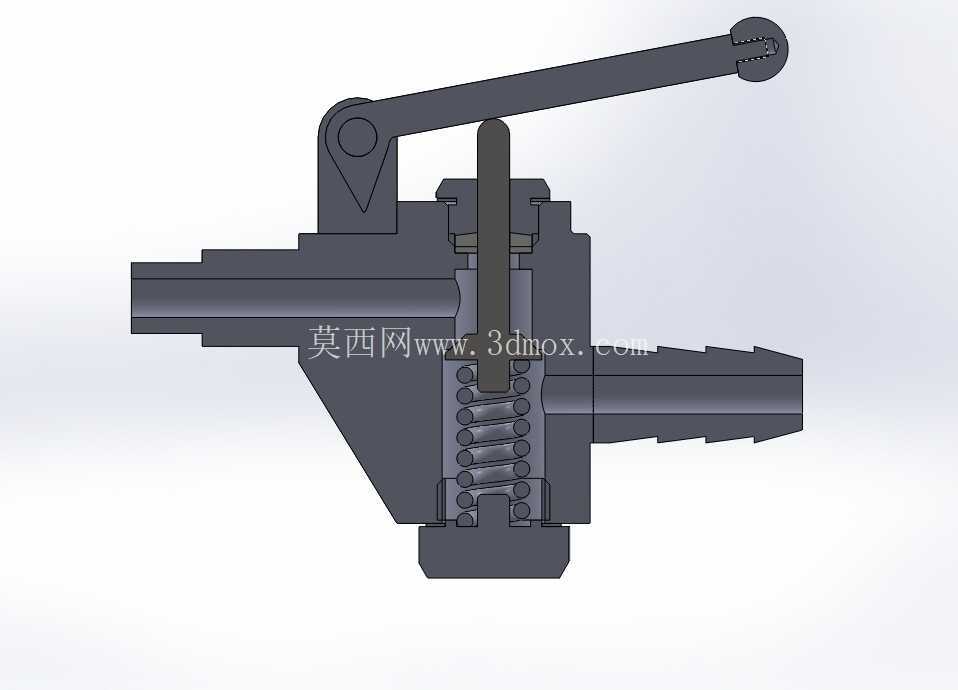

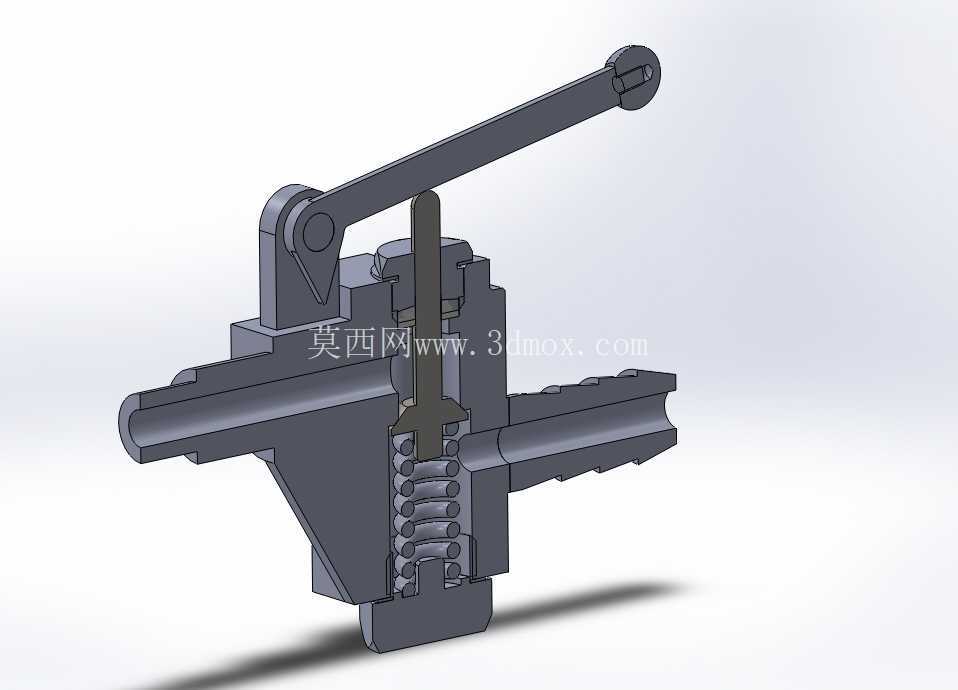

　　从功能特性来看，该阀采用杠杆放大操作力的设计思路，操作人员只需扳动外置长杠杆，即可通过内部的压杆传递作用力，克服复位弹簧的预紧力推动阀芯下移，打通阀体内部的气路通道；松开杠杆后，复位弹簧会自动推动阀芯回位，切断气路，实现松手即断的控制逻辑，这种结构不需要额外的锁定机构即可实现常闭控制，适配绝大多数需要点动控制气路的工位需求。建模时特意保留了内部弹簧的完整螺旋结构、阀芯与阀体之间的密封配合段、杠杆与阀体铰接处的销轴结构，没有做简化处理，方便使用者直观观察各部件的运动干涉情况。

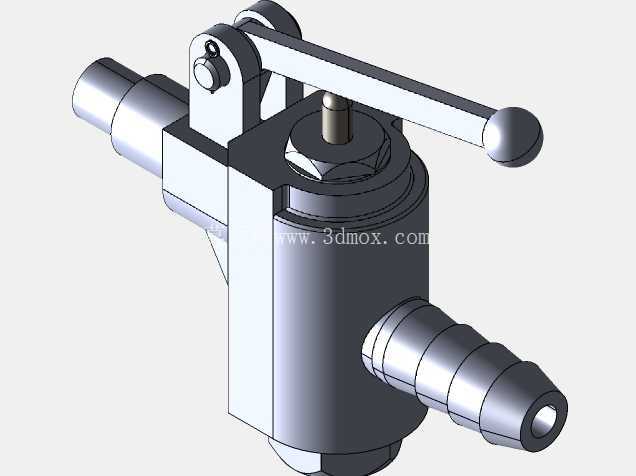

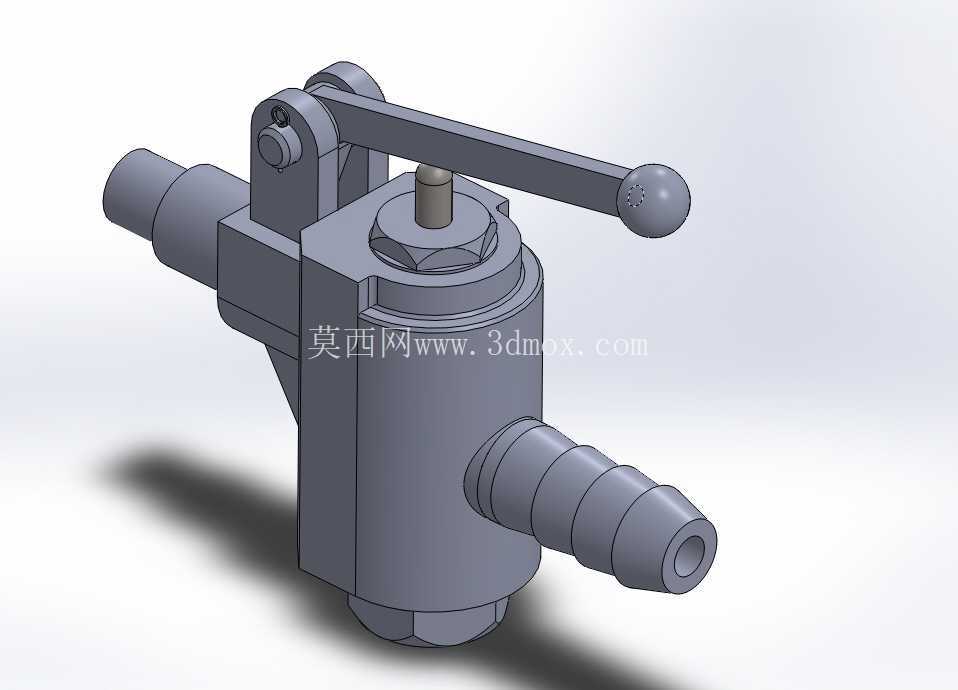

　　设计思路上，这款阀采用了直角式的流道布局，进气与出气接口呈垂直分布，相比直通式阀件更适合安装在设备的边角位置，减少外接管路的弯折角度；杠杆的操作端做了球形端头处理，增大操作时的接触面积，减少操作人员扳动时的压强，提升长时间操作的舒适度；阀体主体采用一体化的铸造结构建模，减少了额外的拼接密封面，降低了气路泄漏的风险点，内部的弹簧安装腔做了定位台阶设计，保证弹簧压缩过程中不会出现偏斜，避免阀芯卡滞。

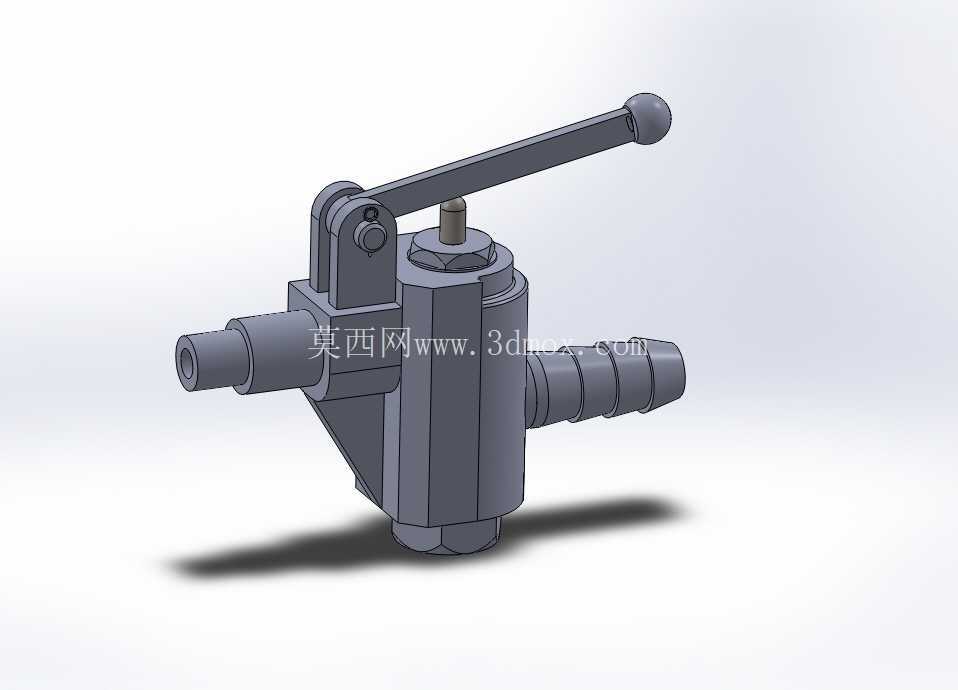

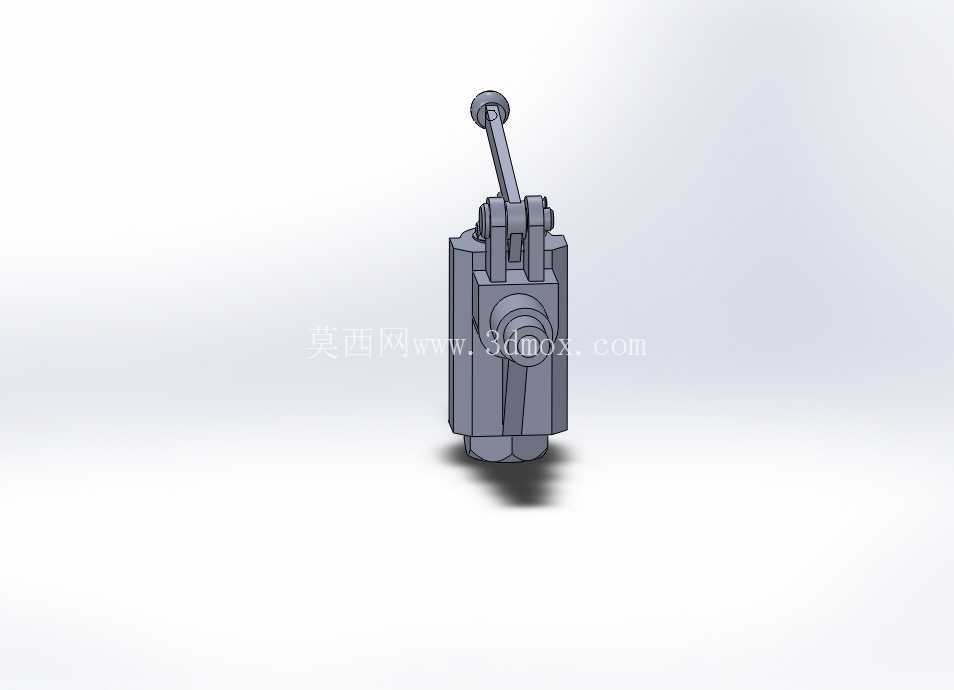

　　关于外形尺寸与安装边界，建模时参照了常规小型手动气阀的安装尺寸规范，阀体的两个外接气路接口采用标准管螺纹的安装基准，接口中心距控制在适配常用气动接头安装的范围内，杠杆扳动的最大行程做了运动限位结构，避免过度扳动导致阀芯超行程损坏密封件；安装时阀体底部预留了两个安装固定孔，可直接通过螺栓固定在设备的安装面板或者支架上，杠杆的操作空间预留了足够的安全距离，不会因为周边管路或者结构件干涉影响扳动行程，整个阀件的外轮廓没有尖锐的凸起结构，避免安装和操作过程中出现磕碰划伤的情况。

　　在结构细节上，铰接销轴的位置做了耐磨衬套的建模还原，对应实际产品中减少杠杆转动磨损的设计，阀芯的密封段采用了锥面配合的密封形式，相比平面密封能在更小的操作力下实现可靠密封，降低了操作人员扳动杠杆需要的作用力；弹簧的参数选取匹配了常规0.8MPa工作气压下的阀芯复位需求，既不会因为弹簧预紧力过大导致操作费力，也不会因为弹簧力不足导致气压推动阀芯误开启。整个模型的各部件都做了独立的实体建模，可直接拆分用于工程图的导出，也可导入仿真软件做运动学仿真，验证杠杆的力传递效率、弹簧的复位行程是否符合设计要求。
