液化天然气工厂全厂区工艺装置布局设计

项目分类:3D模型下载 发布时间:2025-02-17 ID:937583
  • 液化天然气工厂全厂区工艺装置布局设计
  • 液化天然气工厂全厂区工艺装置布局设计
  • 液化天然气工厂全厂区工艺装置布局设计
  • 液化天然气工厂全厂区工艺装置布局设计
  • 液化天然气工厂全厂区工艺装置布局设计
  • 液化天然气工厂全厂区工艺装置布局设计
  • 液化天然气工厂全厂区工艺装置布局设计
  • 液化天然气工厂全厂区工艺装置布局设计
  • 液化天然气工厂全厂区工艺装置布局设计

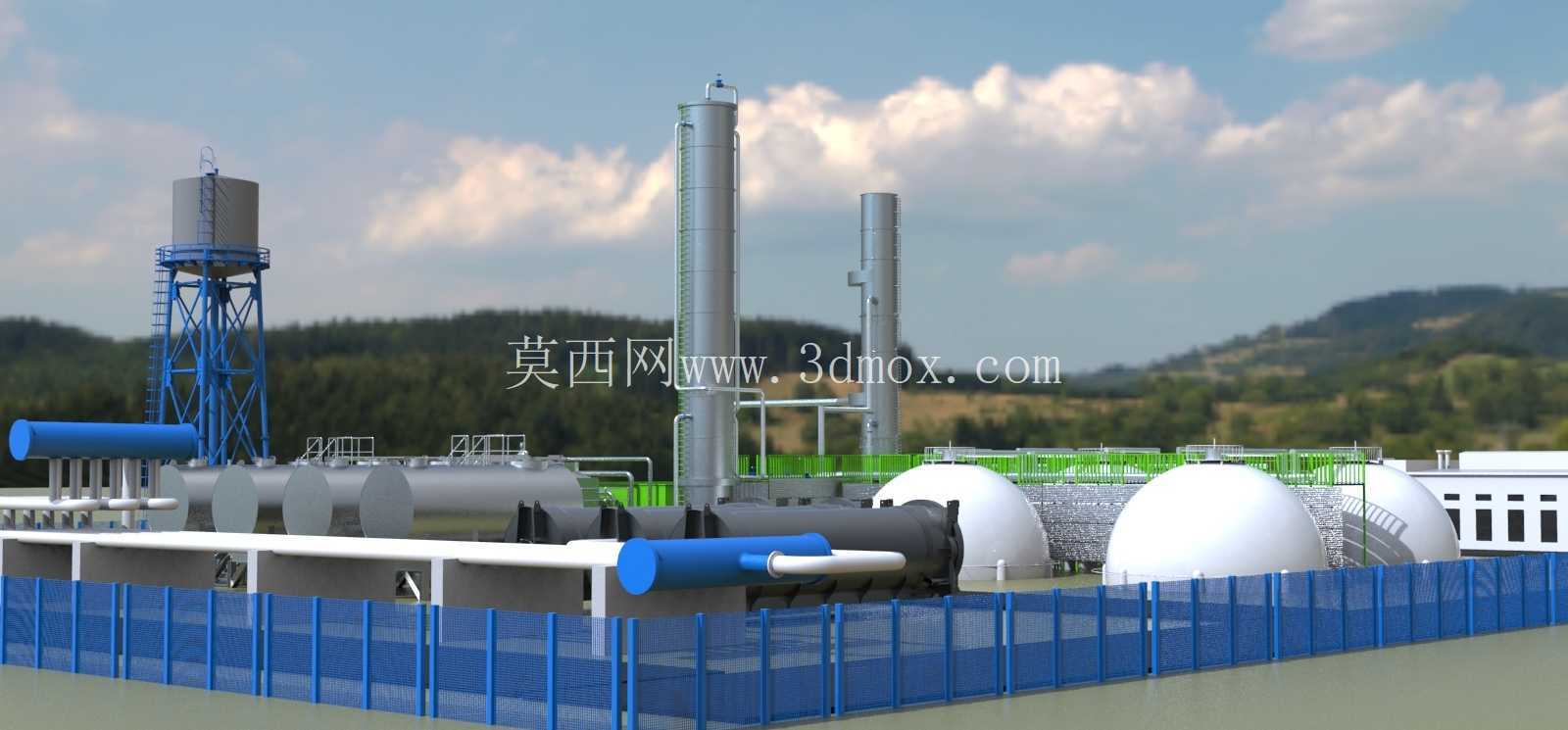

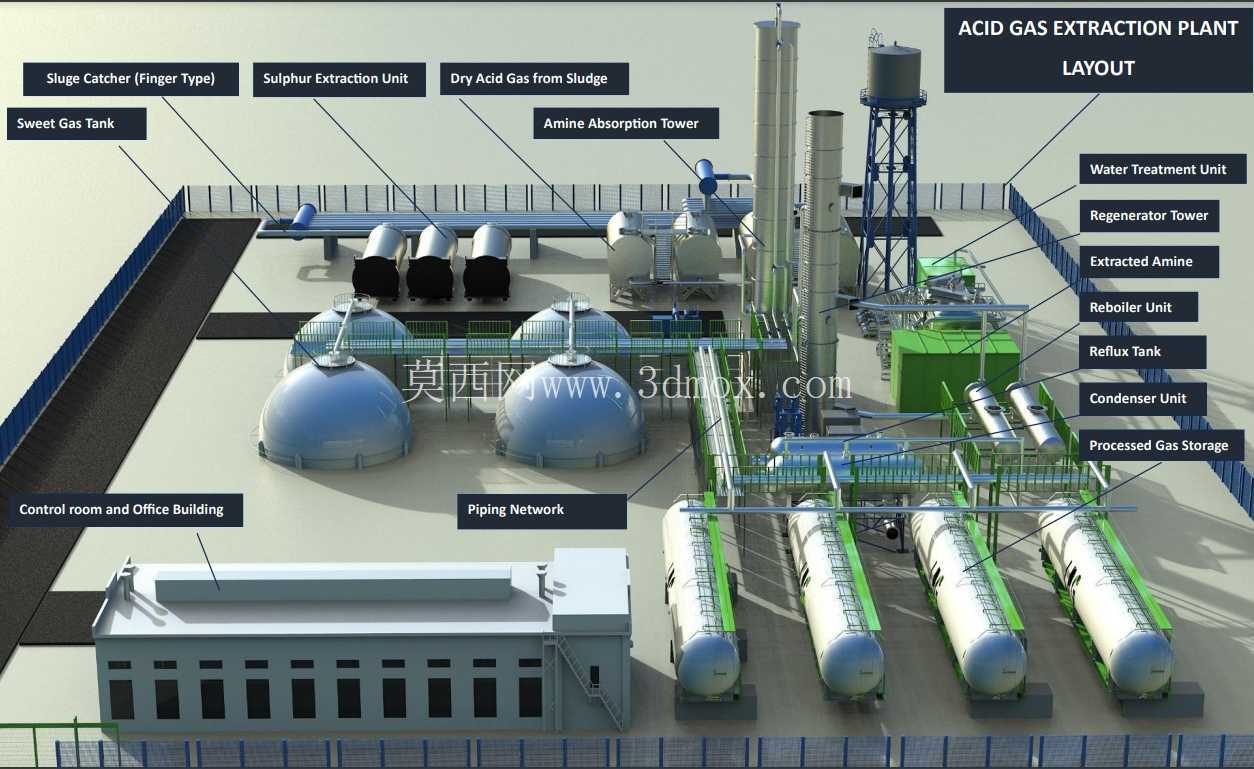

  核心工艺区的排布顺着原料气进厂到成品外输的流向依次展开,最靠近厂界原料接入端的是指型捕集器,作为进厂原料气的第一道预处理单元,主要用来截留上游管线携带的凝析液、固体杂质,避免大颗粒杂质进入后续脱硫脱碳单元造成填料堵塞,该设备的安装基础高出周边地坪0.8米,配套的排液管线直接接入密闭的凝液收集罐,防止现场积液带来的安全隐患。紧邻捕集器的是硫磺回收单元与干酸气处理模块,这两个单元做了一体化撬装集成设计,整体撬块的安装边界预留了1.2米的检修操作空间,设备顶部的放空管线统一引至厂区集中放空塔,放空塔高度根据全厂最高设备的高度做了1.5倍冗余设计,满足放空气体的扩散安全要求。这套液化天然气工厂的三维布局模型,完整还原了陆上中小型LNG接收处理厂的全流程工艺排布逻辑,可直接用于厂区规划方案评审、工艺路径校验、安装施工交底等实际工程场景。从现场落地的角度看,整个厂区的功能分区严格遵循油气处理场站的安全规范,将明火管控要求高的中控办公区布置在厂区全年主导风向的上风侧,与核心工艺处理区、储罐区通过环形消防通道做物理分隔,通道净宽预留不小于6米,满足消防车通行与回转的硬性要求。

  胺液吸收塔与再生塔采用成组布置,两塔之间的管线连接距离控制在8米以内,尽可能减少胺液输送过程中的温降与压降损失,塔器的裙座基础做了抗沉降设计,配套的回流罐、重沸器都布置在塔器周边的管廊下方,充分利用管廊的下部空间,减少厂区的占地冗余。污水处理单元布置在厂区地势最低的下风侧,所有生产废水、地面冲洗水通过重力流汇入该单元的调节池,避免设置额外的提升泵组,降低日常运行的能耗与维护成本,单元周边设置了1.5米高的防渗围堰,防止事故状态下污水外溢污染周边土壤。

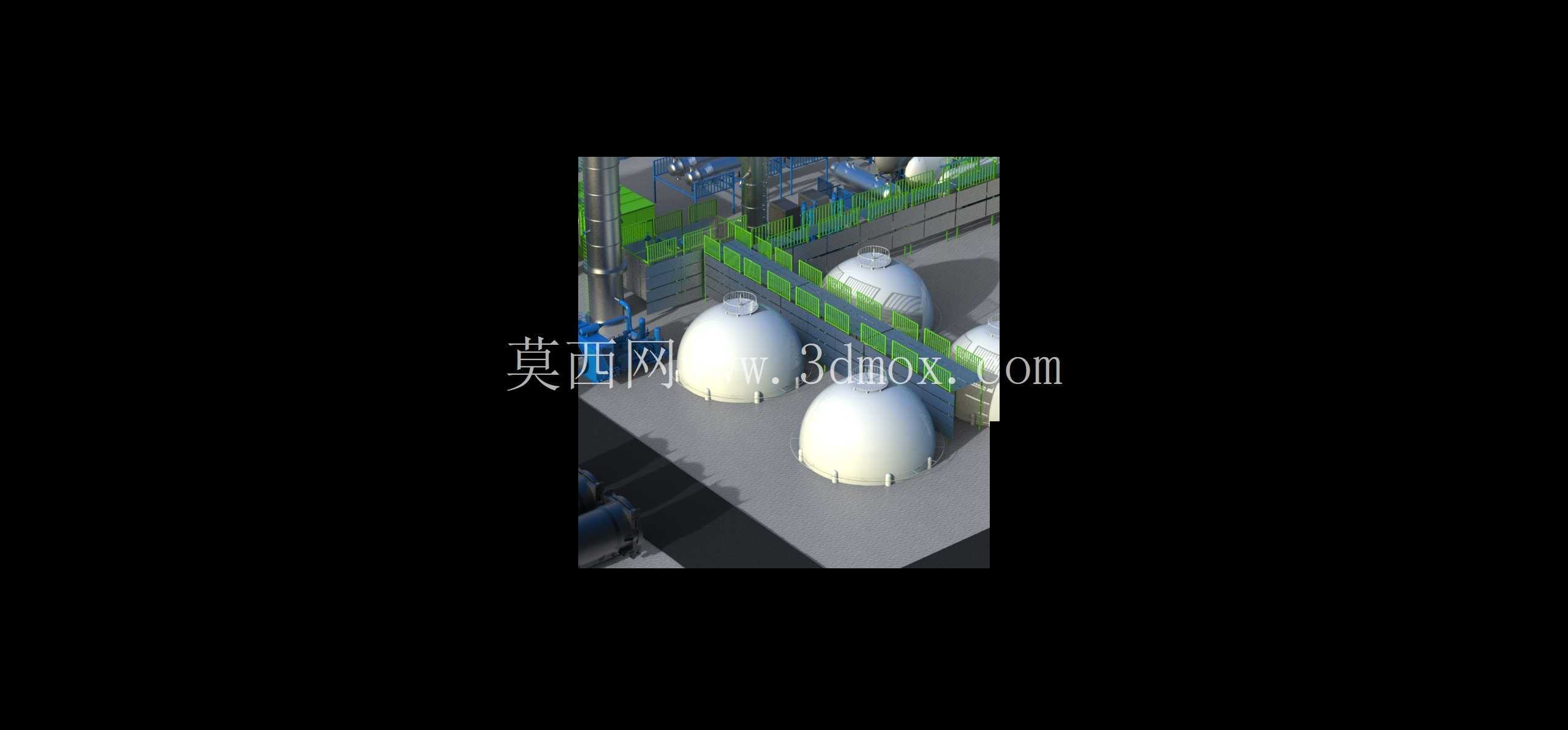

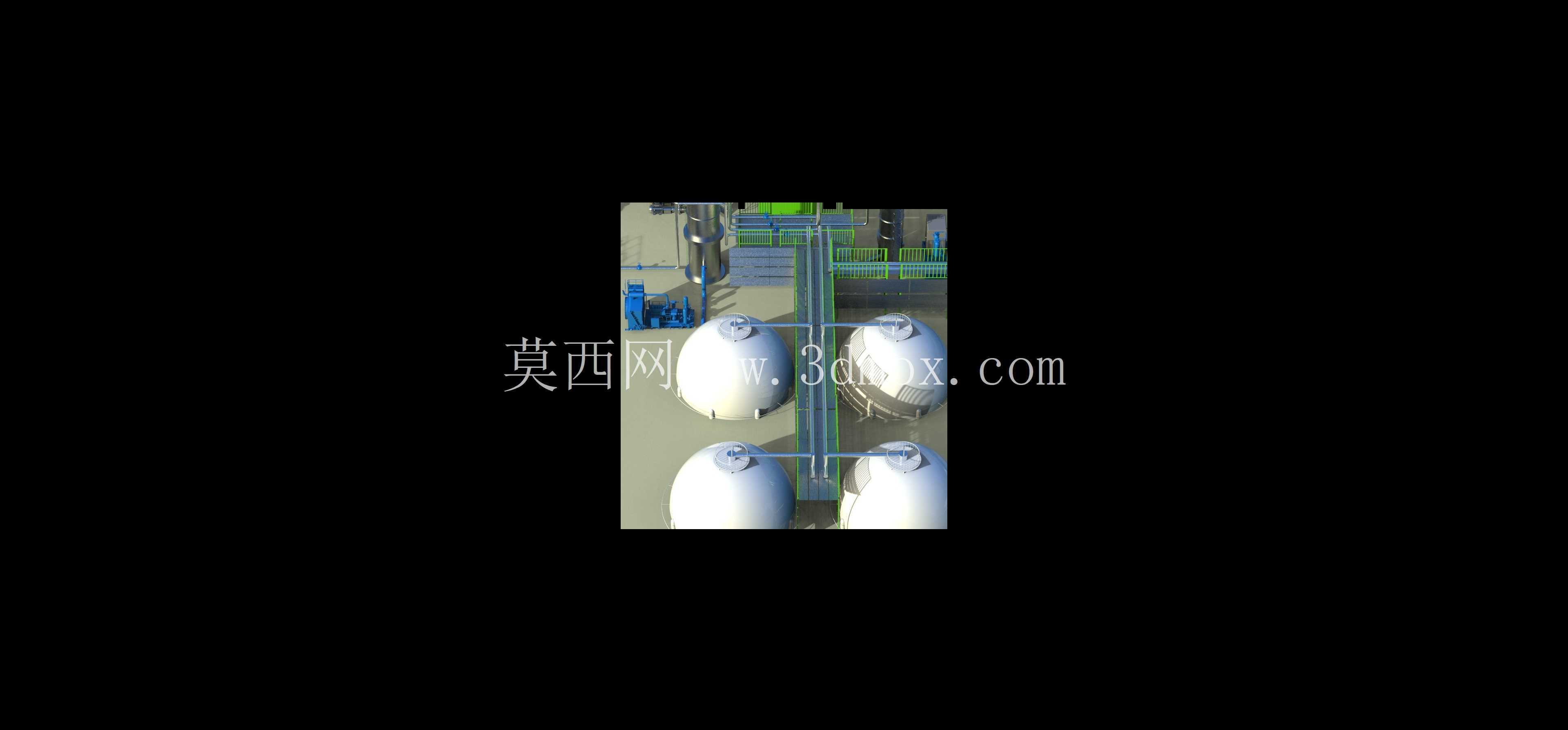

  四台大型LNG常压储罐采用单排布置,罐与罐之间的防火间距满足大于相邻最大罐直径的规范要求,每台储罐的进出口管线都设置了紧急切断阀组,阀组的操作平台距离地面高度1.2米,方便现场操作人员日常巡检与应急操作,储罐区周边设置了不低于1米高的防火堤,堤内容积满足最大单罐全量泄漏的收容要求。成品外输的装车区布置在靠近厂区出口的位置,设置了4个装车鹤位,鹤位之间的间距满足槽车停靠与错车的空间要求,配套的装车气相回收管线直接接入装置区的回收系统,减少装车过程中的BOG排放。

  整个厂区的工艺管廊采用多层分层布置,最上层走高压工艺气管线,中层走循环水、胺液等公用工程管线,最下层走仪表线缆与低压电气管线,管廊的净空高度在通道位置不小于4.5米,满足场内车辆的通行要求,管廊的支架间距根据不同管线的挠度要求做了差异化设计,大直径的工艺管支架间距控制在6米以内,小直径的仪表导压管支架间距不超过2米,避免管线长期运行出现变形下垂。中控楼的布置位置兼顾了全厂的巡检便利性,楼内设置了面向工艺区的观察窗,可直接观测到核心装置区的运行状态,楼体的抗爆等级按照甲类场站的要求设计,与工艺装置区的安全间距满足相关规范要求。整个模型的所有设备安装位置都预留了对应的检修空间,塔器类设备的抽芯检修区域没有布置其他固定设施,动设备周边预留了吊装作业的场地,可直接指导现场的设备吊装与安装作业,避免后期施工出现管线碰撞、空间不足的问题。
