水泥厂全流程生产厂区工艺布局三维方案

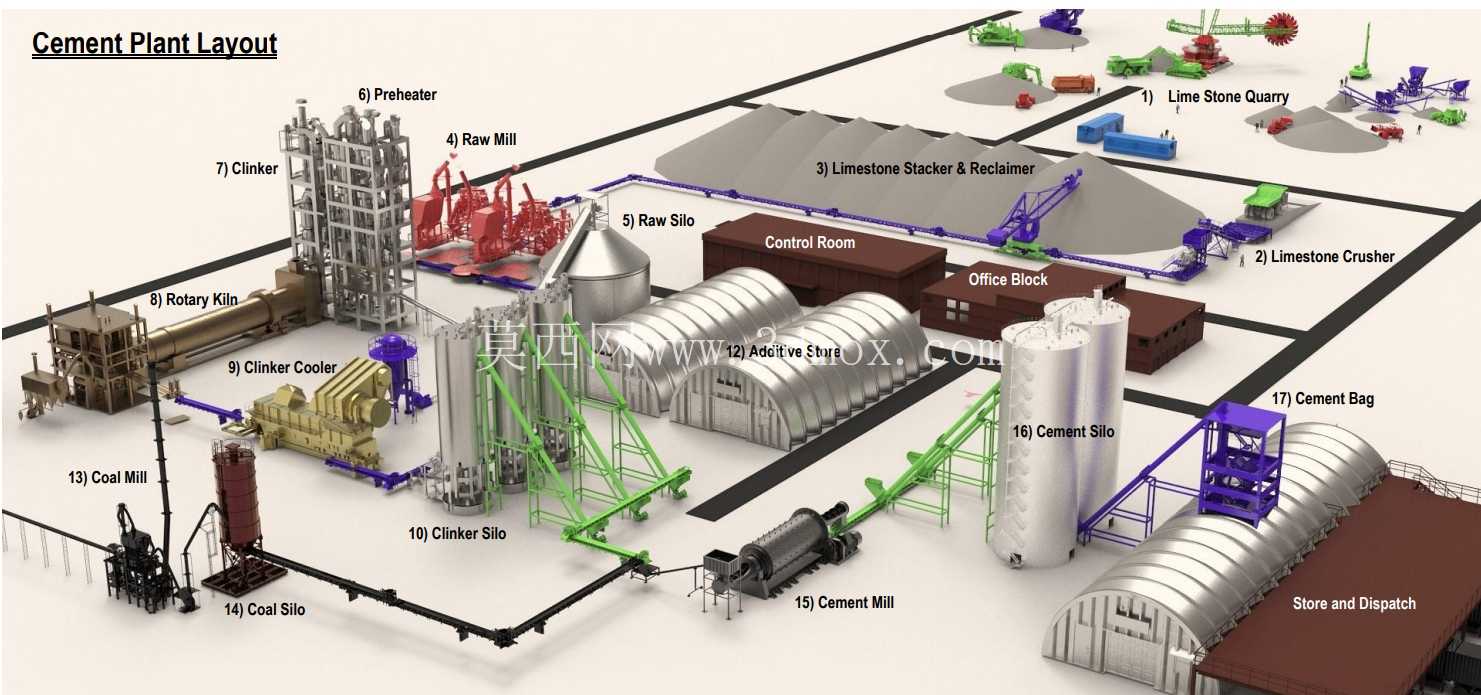

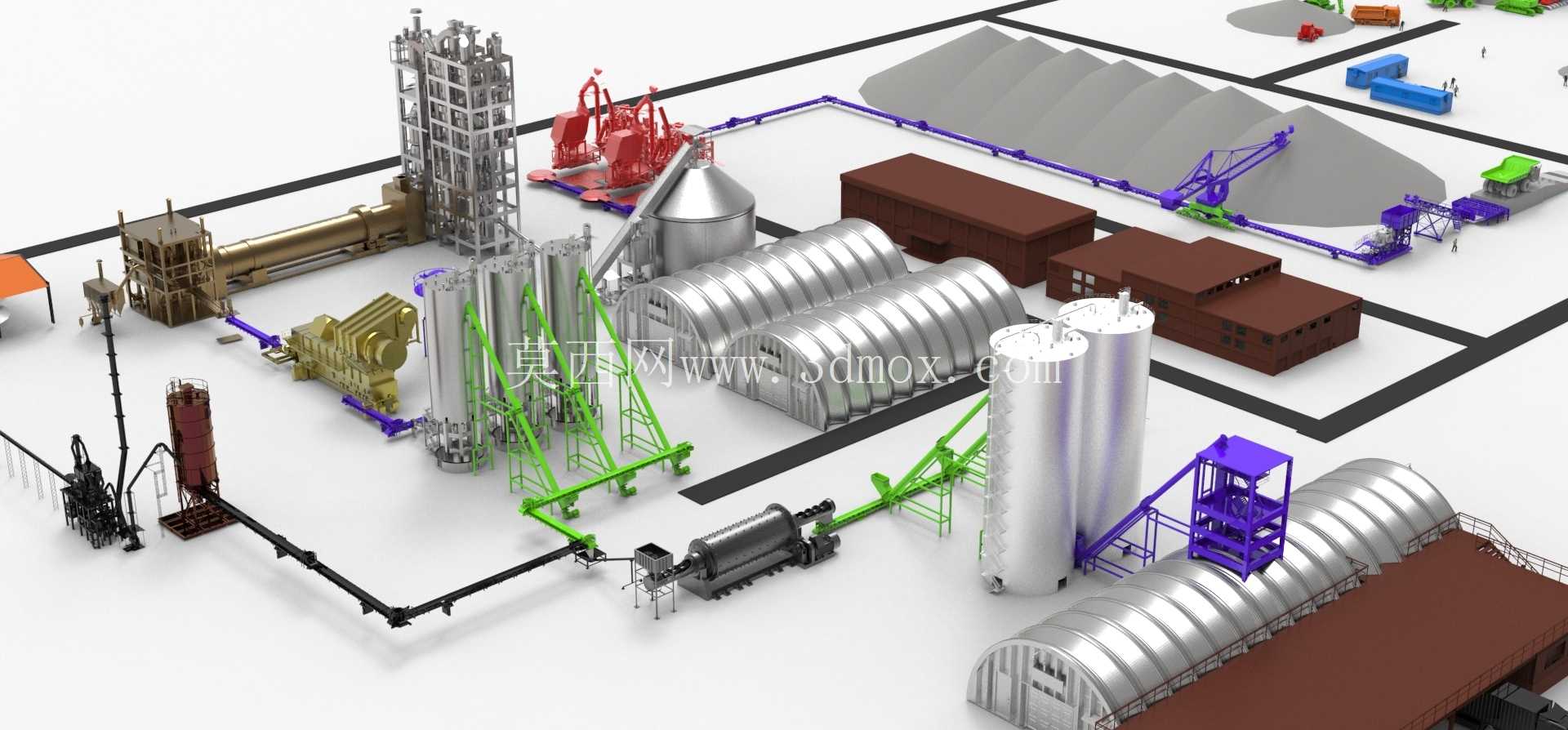

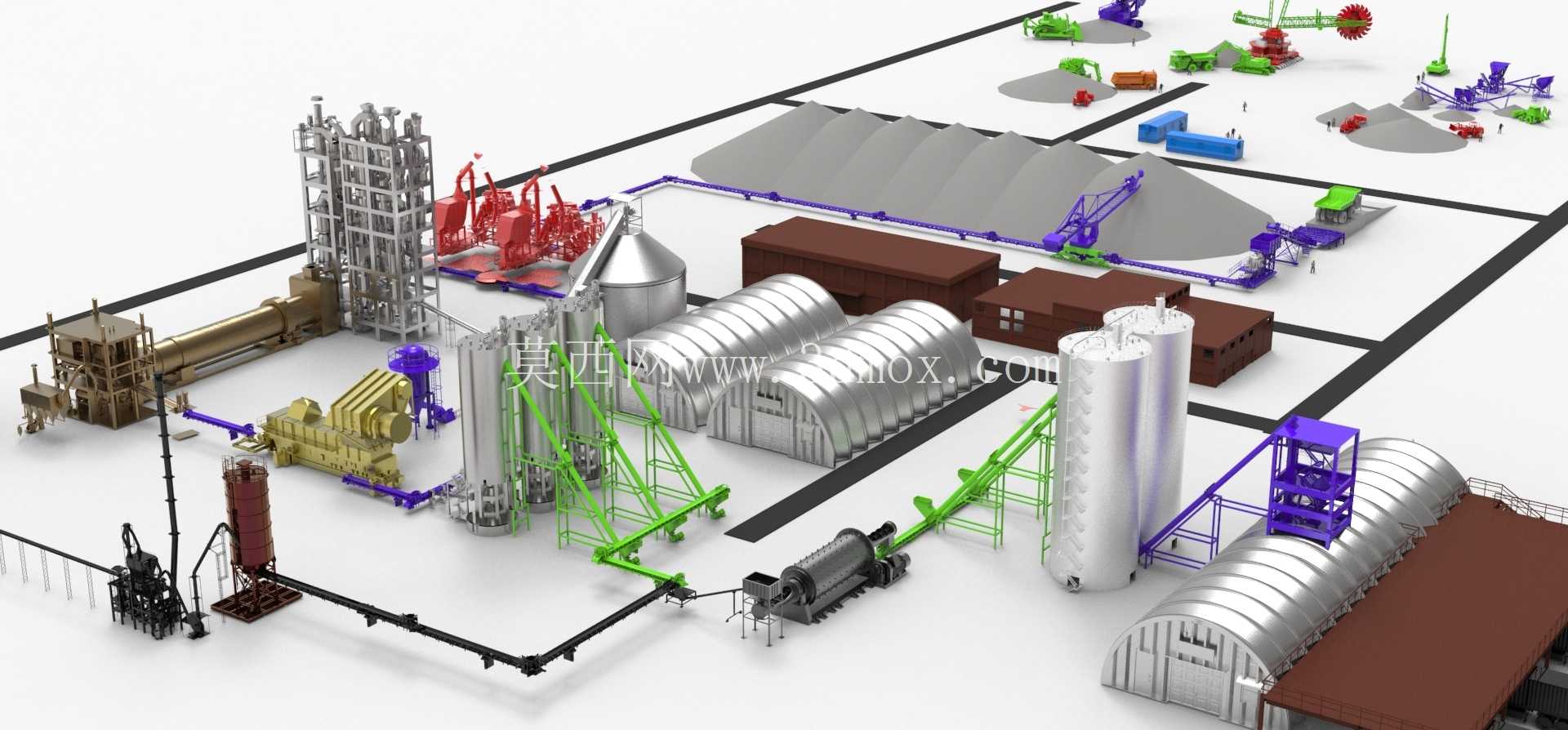

　　这套水泥厂厂区布局三维方案，完整还原了水泥生产从原料开采到成品发运的全链路作业场景，可直接用于新建厂区的规划论证、现有产线的升级改造参考，也能作为工艺设计人员梳理物料流向、校核设备间距的可视化工具。布局设计阶段优先考虑了物料的重力流输送逻辑，从石灰石开采端到成品发运端，整体地势做了阶梯式高差处理，减少不必要的物料提升环节，降低生产过程中的能耗与设备磨损。原料开采区布置在厂区最外侧的独立地块，与破碎工位通过密闭输送廊道连接，避免开采、破碎环节的粉尘扩散到核心生产区，破碎后的石灰石经堆取料机送入长形预均化堆场，堆场内的堆料、取料设备轨道预留了足够的检修通行空间，两侧的挡墙高度按照堆料最大安息角设计，防止物料滑坡。

　　生料制备区域紧邻预均化堆场布置，原料磨、选粉机、生料均化库的排布严格按照物料流向依次设置，各设备之间的连接溜管角度均大于物料的自然休止角，避免堵料问题，生料库的库底充气箱预留了检修通道，单库的有效容积按照72小时生料存储量设计，可匹配窑系统连续运转的物料缓冲需求。熟料煅烧环节作为厂区核心工艺段，预热器塔架布置在生料库与回转窑之间的衔接位置，塔架的钢结构立柱间距充分考虑了旋风筒、分解炉的安装与后期检修吊装空间，回转窑的基础标高按照窑体斜度3.5%做了精准核算，窑头、窑尾的密封装置预留了调整余量，配套的篦冷机紧邻窑头布置，冷却后的熟料经链斗输送机送入熟料库，熟料库的容量按照10天熟料存储量设计，可平衡窑系统连续运转与水泥磨间断生产的节奏差。

　　水泥粉磨区域布置在熟料库与成品库之间，熟料、石膏、混合材的配料站紧邻各物料存储点，输送距离控制在最短范围内，水泥磨的选粉系统采用闭环布置，减少成品输送的折返路径，磨房内预留了辊压机、选粉机的检修吊装空间，设备基础与周边厂房立柱的间距满足大型部件吊装时的回转半径要求。成品发运区域设置在厂区靠近外部道路的一侧，水泥包装车间、散装发运站台、成品袋装库依次排布，散装发运的车道宽度满足重型卡车的会车与掉头需求，袋装成品库的出库口直接连接装车平台，减少二次搬运距离。

　　整个厂区的内部道路按照环形路网设计，主干道宽度满足大型设备运输车辆的通行要求，各生产车间之间的巡检通道宽度不小于1.2米，所有带压管道、输送廊道的架设高度均满足下方车辆与人员的通行安全距离，中控室、办公楼等行政办公区域布置在厂区全年主导风向的上风向位置，与生产区之间设置了绿化隔离带，减少生产噪音、粉尘对办公区域的影响。各除尘设备的布置均靠近产尘点，除尘管道的长度控制在合理范围内，降低管道阻力与能耗，配套的空压站、变配电站等公用工程设施布置在各生产区域的负荷中心，减少管线输送的损耗。
