拖挂式移动照明作业机组结构设计

　　这款拖挂式移动照明作业机组，核心定位是解决无固定供电场景下的大范围夜间作业照明需求，常见于野外工程施工、道路应急抢修、大型户外赛事临时保障、灾害救援现场的照明供给场景，区别于固定安装的照明设施，其核心优势是可通过牵引快速转场，抵达作业点后能快速展开完成部署，不需要复杂的现场布线作业。

　　从结构布局来看，机组采用拖挂式底盘设计，底盘配置橡胶充气轮胎，适配普通铺装路面与非硬化野外路面的短距离牵引转场，底盘四角设置可伸缩的液压支腿，支腿展开后可将整机抬升脱离轮胎承载，在作业时形成稳定的四点支撑结构，避免地面不平整导致的机组倾斜，同时抵消照明臂伸展后产生的倾覆力矩，支腿的调节行程预留了足够的地面坡度适配空间，可在15度以内的倾斜地面完成调平固定。

　　上部的动力舱采用封闭式厢体结构，厢体内部集成了发电单元、储能模块、照明控制回路以及升降臂的液压驱动系统，厢体侧壁设置检修门，日常维护时可直接开启检修门完成滤芯更换、线路检测、油液补充等操作，不需要拆解整体厢体结构；厢体顶部设置吊装点，可满足整体吊装转运的需求，厢体的外形尺寸在设计时充分考虑了道路通行限界要求，整体宽度控制在常规货运车辆的通行宽度范围内，转场牵引时不需要额外办理超限运输许可。

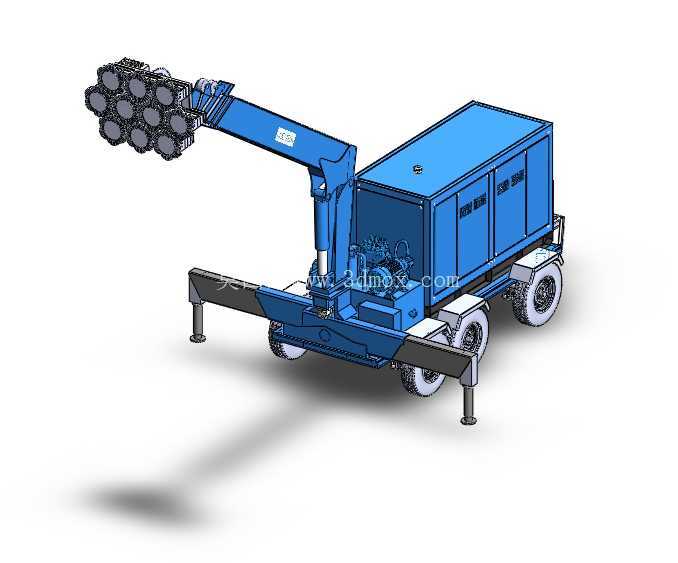

　　照明伸展臂采用折叠式曲臂结构，非作业状态下曲臂折叠收放在动力舱顶部，不会超出整机的外廓边界，避免转场过程中发生刮碰；作业时曲臂可通过液压驱动完成俯仰、回转动作，最大伸展高度可覆盖半径数十米的作业区域，臂端搭载的多组LED照明模组采用矩阵式排布，单组模组可独立调整照射角度，也可整体联动调整照射方向，根据作业面的实际分布灵活调整照明覆盖范围，避免出现照明死角。

　　从设计思路层面，这款机组在建模阶段就充分考虑了实际使用中的各类边界条件：首先是转场状态的外廓尺寸约束，所有外伸部件在收纳状态下均不超出底盘的外廓边界，牵引连接装置的高度符合通用拖挂接口的标准尺寸，可适配普通皮卡、轻型货车的后牵引钩；其次是作业状态的稳定性校核，在曲臂伸展至最大高度、照明模组全部展开的极限工况下，整机的重心仍落在四个支腿构成的支撑面内部，抗风等级满足野外作业的常规风力要求，不会出现侧翻风险；再者是操作维护的便捷性，所有操作控件均集中布置在动力舱侧面的操作面板上，支腿伸缩、曲臂升降、照明开关都可在面板上直接操作，不需要操作人员攀爬至设备顶部。

　　在细节结构处理上，照明模组与曲臂的连接部位采用可调角度的铰接结构，铰接点设置锁紧装置，调整好照射角度后可快速锁止，避免作业过程中因设备振动导致照射角度偏移；底盘的行走机构配置减震装置，减少转场过程中路面颠簸对内部发电单元、精密控制元件的冲击；动力舱的通风口采用防雨百叶结构，兼顾作业时的散热需求与雨天作业的防水要求，厢体的密封结构可满足户外露天存放的防护要求，减少雨水、沙尘对内部元件的侵蚀。

　　不同于固定安装的照明塔，这款拖挂式机组不需要提前浇筑基础，抵达现场后仅需数分钟即可完成支腿展开、臂架抬升的部署流程，尤其适合作业点频繁变动的临时作业场景，比如道路分段抢修时，可跟随施工段的推进随时转场，不需要反复拆装固定照明设施；在灾害救援场景中，可在道路受损、供电中断的情况下快速进入现场，第一时间为救援作业提供照明支持，其自带的发电单元除了供给照明模组使用，还预留了外接供电接口，可同时为现场的小型电动工具提供临时电力供给，拓展了设备的使用场景。建模过程中对所有运动部件都做了干涉检查，曲臂在折叠、伸展的全行程范围内，不会与动力舱、底盘、支腿发生结构干涉，各铰接点的转动间隙预留了合理的装配公差，既保证转动灵活，又不会出现过大的旷量影响结构稳定性。
