户外中型电压电气舱集成柜体结构

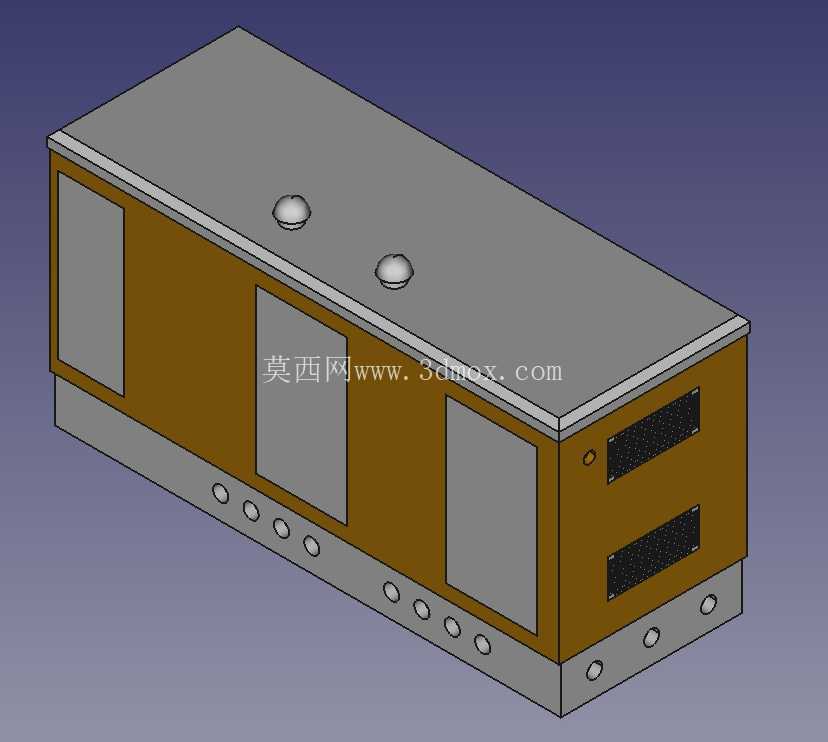

　　这款中型电压电气舱是面向户外配电网场景开发的集成式柜体结构，主要服务于配网末端的电能分配、回路保护与设备承载需求，适配户外露天安装的工况，可直接落地部署在厂区、园区、市政配网节点等位置，无需额外搭建外围防护机房。从结构设计逻辑来看，整个柜体采用长方体落地式布局，底部预留了统一的安装固定边，安装边均匀布置了螺栓固定孔位，可直接与预制的混凝土基础或者钢制安装底座通过螺栓锁紧，安装边界的孔位间距按照户外配电设备的通用安装规范设置，适配多数现有配网站点的基础预留尺寸，不需要对现有站点基础做大规模改造就能完成部署。

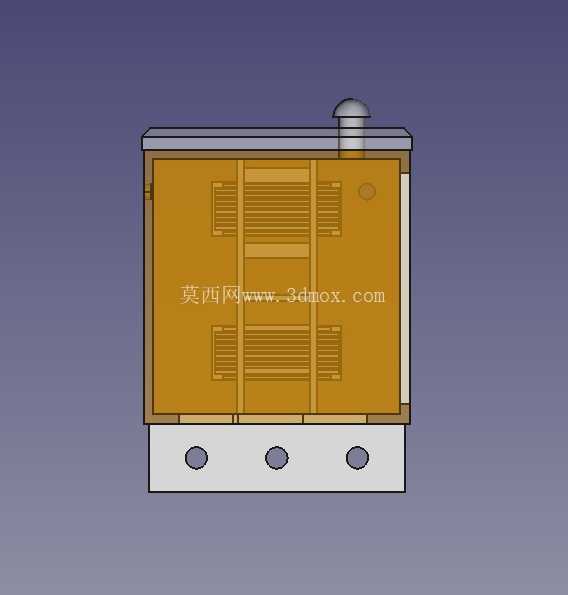

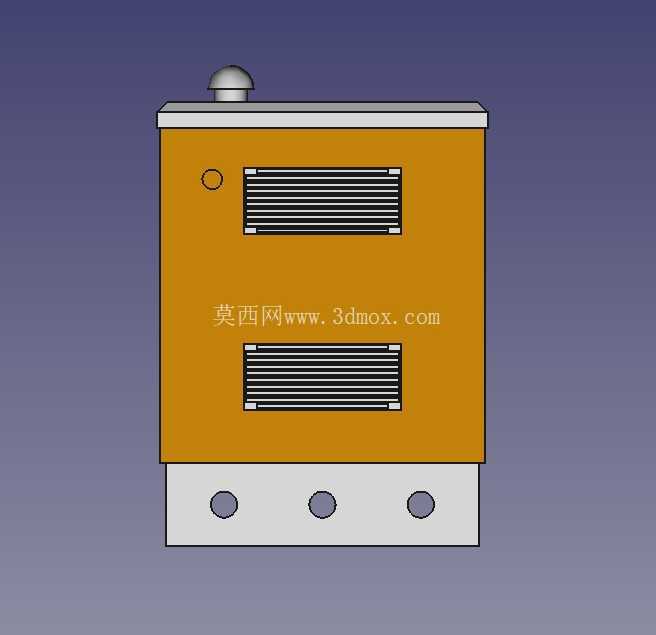

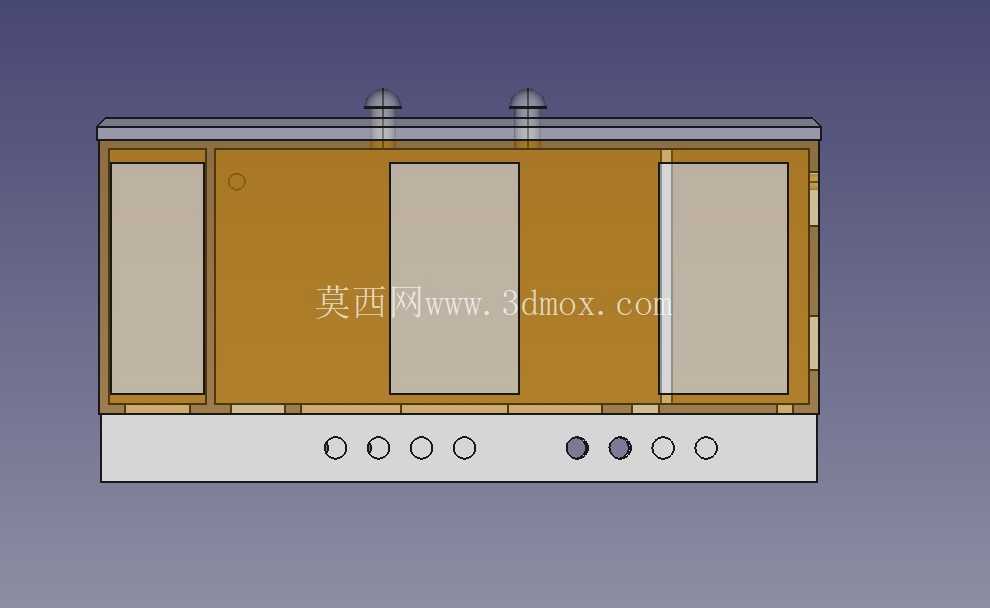

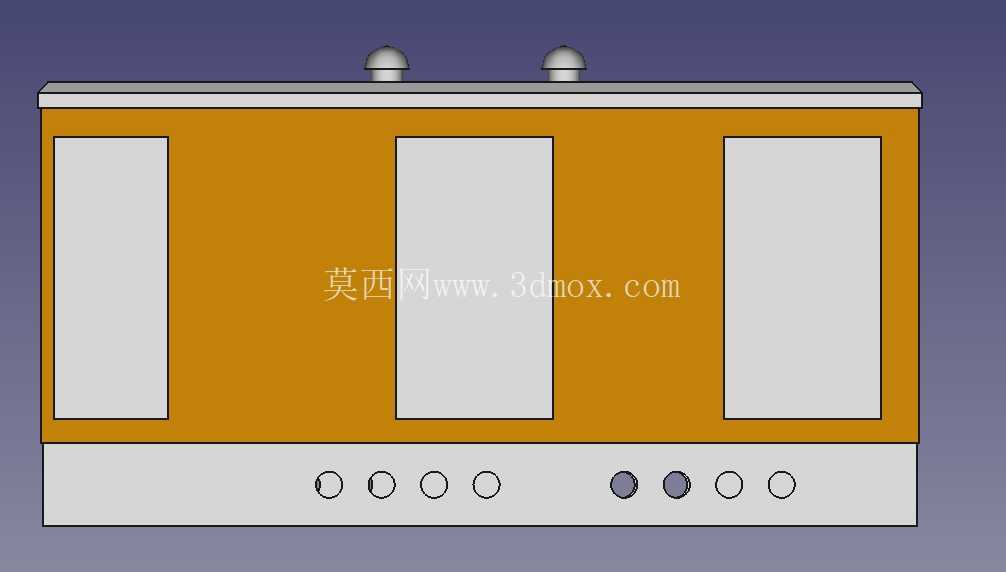

　　柜体的主体框架采用型材拼接的承载结构，外部覆盖的防护面板做了分区域设计：正面设置多扇可独立开启的检修门，每扇检修门对应内部不同的功能舱室，日常运维时可以单独打开对应舱门操作，不需要开启整个柜体的外罩，减少运维过程中内部带电部件的暴露范围，降低户外作业的安全风险；柜体侧面预留了两组通风格栅，格栅采用倾斜百叶结构，既可以保证内部设备运行时的通风散热需求，又能阻挡户外雨水直接溅入柜体内部，同时格栅内侧预留了防尘网的安装槽位，可根据部署区域的扬尘情况选配防尘滤网，适配多尘、多雨的户外环境。

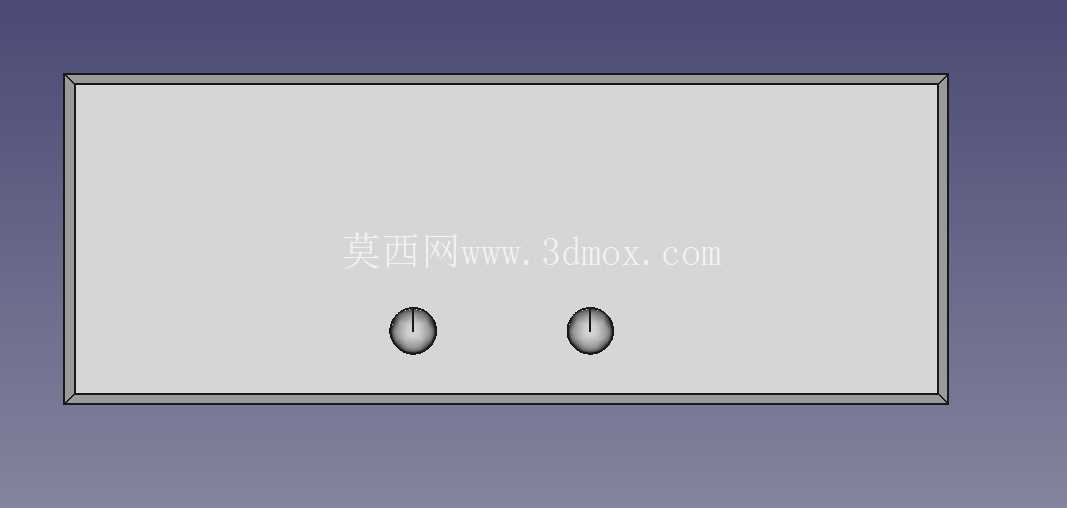

　　柜体顶部为整面的平顶结构，顶部设置了两个圆形的吊装受力座，吊装座直接与内部主框架的承重梁连接，现场转运安装时可以直接通过吊具连接这两个受力座完成整柜吊装，不需要额外设置吊装绑带的防护结构，避免吊装过程中绑带刮蹭柜体表面的防护涂层；同时平顶的边缘做了微小的外翻导水边，雨水落在顶部后会顺着导水边从柜体四周流下，不会在顶部接缝处积存渗透。柜体下部的正面和侧面都预留了均匀排布的电缆穿线孔位，孔位默认配置了密封堵头，现场接线时可以根据进出线电缆的数量、规格打开对应位置的堵头，穿线完成后可配套密封格兰头完成孔位的密封，满足户外柜体的IP防护要求，这些穿线孔的高度统一设置在柜体下部的线缆仓区域，内部预留了线缆固定架的安装位，进出线电缆进入柜体后可以直接固定在架体上，避免线缆自重拉扯内部接线端子。

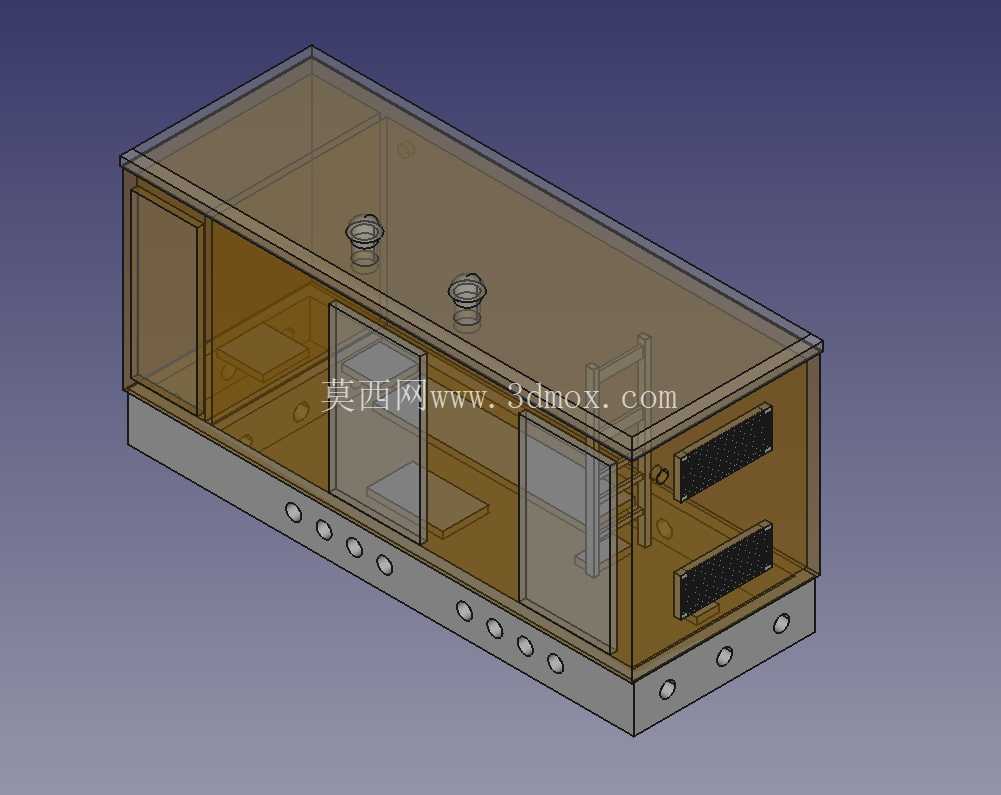

　　从功能分区来看，柜体内部预留了多个独立的安装腔室，可分别容纳中压开关元件、保护装置、计量模块等不同的配电设备，腔室之间设置了金属隔板，可实现不同功能回路之间的物理隔离，避免单回路故障时波及其他舱室的设备；每个腔室内部都预留了标准化的安装导轨与接地螺柱，电气元件安装时可以直接卡装在导轨上，设备的接地端可通过就近的接地螺柱完成可靠接地，符合配电设备的安全规范要求。柜体的整体外形做了棱角钝化处理，所有外部的拼接边缘都做了圆角过渡，避免安装运维过程中尖锐边角划伤作业人员；外表面的防护涂层采用户外专用的耐候涂层，可耐受长期的紫外线照射、温湿度变化，减少户外长期使用后的涂层脱落、锈蚀问题。在设计过程中，这款柜体充分考虑了户外运维的实际需求，检修门的开启角度预留到120度以上，门体配套了定位支撑结构，打开后可以自动固定在开启位置，不需要额外的支撑物件就能开展内部设备的检修操作；柜体的整体重量分布经过优化，重心落在底部安装面的中心区域，吊装和落地安装时不容易出现倾斜侧翻的问题，安装固定后的抗风载能力满足户外露天部署的要求，可适配多数非极端恶劣气象的区域使用。
