汽车发动机侧盖壳体结构设计

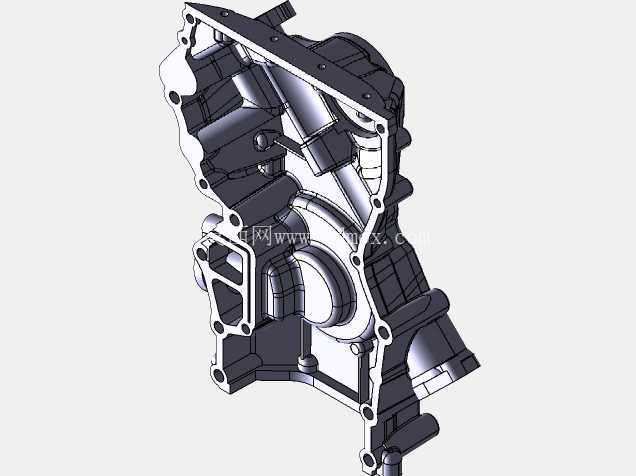

　　在乘用车动力总成的前端轮系布局中，这类侧置式发动机盖承担着多重核心功能，绝非简单的外覆盖密封件。日常装车场景里，它既要封盖住正时链条、凸轮轴驱动端、机油泵传动齿轮这些高速运转的内部构件，阻挡外界泥沙、水汽侵入正时腔，同时还要作为发动机附件的安装承载基体，部分机型的发电机支架、空调压缩机安装座、机油冷却器接口都会集成在这个盖体上，对结构刚度和安装位的形位公差要求极高。

　　从实际设计逻辑来看，这个盖体采用了高压压铸铝合金的成型方案，整体壁厚控制在3.5mm到4mm之间，既兼顾了轻量化需求，也能满足压铸工艺的充型流动性要求。盖体边缘一圈均匀分布的螺栓过孔，是按照密封面的压力分布规律排布的：在曲率变化大、密封胶容易出现断隙的转角位置，螺栓孔间距压缩到60mm以内，平直段的孔距则放宽到80mm左右，配合0.8mm深的密封胶槽，能保证涂覆的硅酮密封胶在螺栓压紧后形成均匀连续的密封环，避免发动机运行过程中出现正时腔渗油的问题。

　　仔细看盖体上的加强筋布局，完全是跟着受力路径走的：几个附件安装凸台的位置，都有放射状的筋条连接到盖体的主边框上，筋条高度从凸台根部的12mm逐步过渡到边缘的3mm，既能分散附件运转时产生的振动载荷，避免盖体在发动机长期高频振动下出现疲劳开裂，也能减少盖体自身的共振振幅，降低动力总成的前端辐射噪声。盖体上预留的几个异形空腔，是对应内部正时链条的运动包络做的避空设计，设计时特意留了2.5mm的安全间隙，避免链条高速运转出现跳动时剐蹭到盖体内壁，同时空腔的转角位置都做了R3以上的圆角过渡，既方便压铸时铝液填充，也能减少应力集中点。

　　安装边界方面，这个盖体的密封端面平面度要求控制在0.1mm以内，所有螺栓安装凸台的端面相对于密封基准面的垂直度公差不超过0.05mm，保证附件安装后皮带轮的共面度符合要求，避免前端附件皮带出现偏磨、异响的问题。盖体下部预留的回油槽结构，是顺着正时腔的机油回流路径设计的，能让飞溅到盖体内壁的机油顺着槽道快速流回油底壳，避免局部积油在高速运转时被链条搅动产生过多油雾，增加曲轴箱通风系统的负荷。

　　在做三维建模的时候，这类壳体最需要注意的就是拔模角度的设置：所有朝向模具开模方向的外壁拔模角取1.5度，内壁因为要贴合模具型芯，拔模角加大到2度，深腔位置的拔模角还要适当放大，避免压铸开模时拉伤工件表面。另外所有的安装孔位都做了镶套式的凸台设计，凸台高度比周围壁面高出5mm，既保证螺栓拧紧时有足够的啮合长度，也避免螺栓压紧力直接作用在薄的壁面上导致壳体变形。盖体上几个预留的传感器安装孔，位置精度控制在±0.1mm，保证凸轮轴位置传感器安装后和信号轮的间隙符合设计要求，不会出现信号采集偏差导致的发动机点火正时故障。

　　实际维修场景里，这类发动机盖的拆装频次不算低，所以设计时在盖体的上下对角位置特意做了两个M6的工艺螺纹孔，方便维修时用螺栓顶出被密封胶粘住的盖体，避免硬撬导致密封面变形。盖体的外表面没有做多余的装饰性结构，所有的凸起结构都是功能性的安装位或者加强结构，整体轮廓完全贴合发动机缸体的侧面曲线，不会和周边的车架纵梁、冷却管路、线束支架产生运动干涉，在整车总装时能顺利实现一次装配到位，不需要额外调整周边部件的位置。
