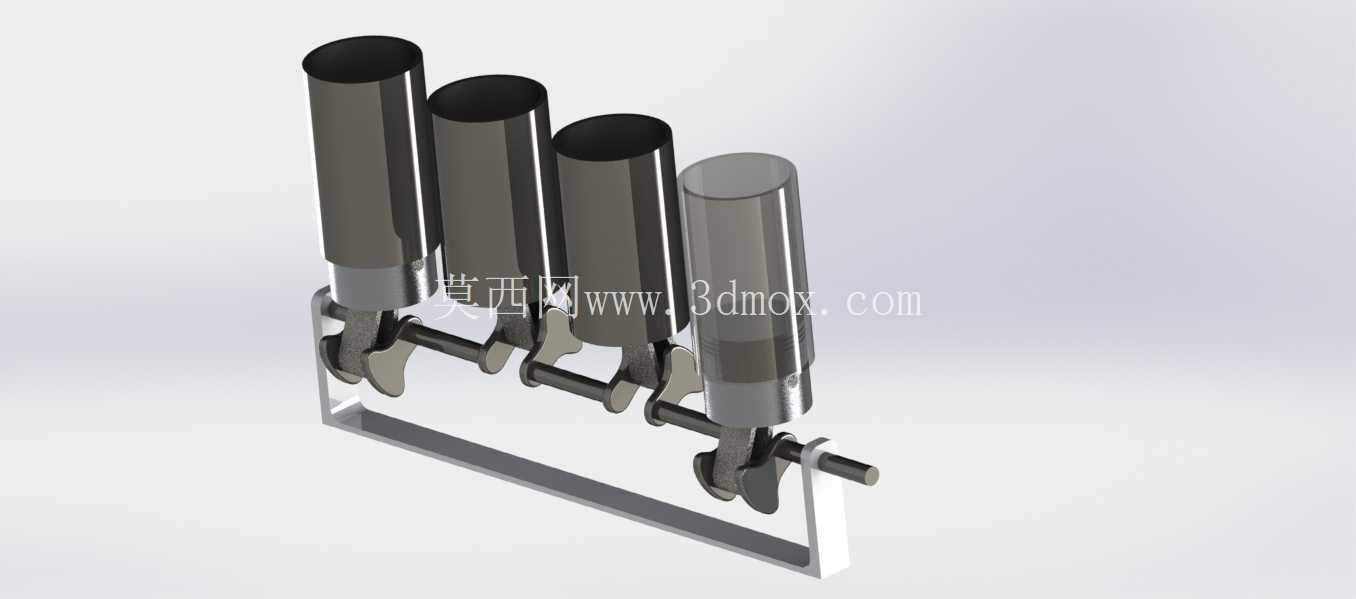

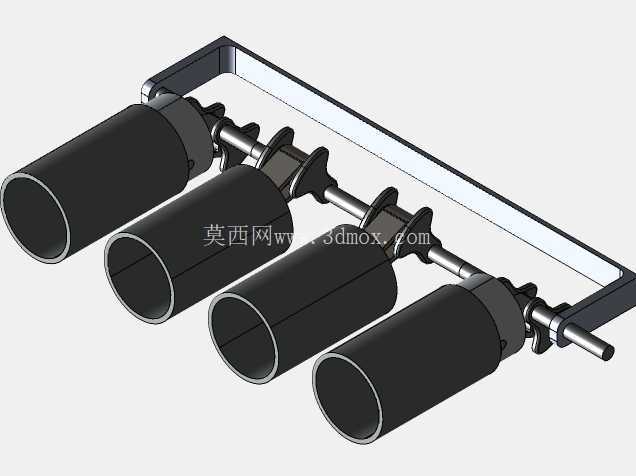

直列四缸发动机气缸活塞曲柄联动结构

　　这套结构是汽车内燃发动机的核心动力转换单元，日常搭载于民用乘用车、轻型商用车的直列四缸动力总成中，负责将燃料燃烧产生的热能通过往复直线运动转化为曲轴的旋转扭矩，最终为整车行驶、附属系统运转提供动力输出。从实际装车场景来看，该结构布置在发动机缸体内部的曲轴箱上方，活塞头部直接与燃烧室接触，承受混合气点燃瞬间的爆发压力，通过活塞销将力传递给连杆，再由连杆驱动曲轴完成回转运动，整套机构的运行精度直接决定了发动机的动力输出效率、运转平顺性与使用寿命。

　　设计层面首先考虑的是往复运动的动平衡匹配，四缸单元采用等间隔180度曲轴转角布置，相邻气缸的活塞运动方向两两对称，可抵消大部分一阶、二阶往复惯性力，无需额外加装平衡轴就能满足民用车辆的NVH控制要求，这也是直列四缸结构在民用动力领域广泛应用的核心原因。活塞本体采用变截面椭圆设计，头部直径略小于裙部，冷态装配时预留合理的热膨胀间隙，避免发动机达到工作温度后活塞卡滞在气缸内壁；活塞环槽位置预留了气环、油环的安装空间，两道气环负责密封燃烧室的高压燃气，防止窜气影响缸压，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳。

　　连杆部分采用工字形截面设计，在保证结构强度、满足爆发压力承载要求的前提下尽可能降低自身重量，减少往复运动的惯性载荷，大小端分别通过活塞销、曲轴轴瓦与活塞、曲轴连接，连接位置均采用压力润滑方式，缸体上设计的专用油道会将压力机油输送到各摩擦副表面，形成稳定油膜避免干摩擦。曲轴采用整体锻造结构，四个连杆轴颈按照点火顺序错开布置，主轴颈支撑在缸体的主轴承座上，轴向预留合理的窜动间隙，平衡块与曲柄一体成型，抵消曲轴旋转时产生的离心力，保证高转速运转时的稳定性。

　　安装边界方面，整套机构的径向尺寸需要与缸体的气缸孔中心距匹配，直列四缸的缸心距通常控制在80-100mm区间，既保证缸壁有足够的强度承受侧压力，也能控制发动机整体宽度，适配乘用车前舱的布置空间；活塞的上止点、下止点位置需要与燃烧室容积、压缩比设计匹配，活塞行程与缸径的比值通常在1.0-1.2之间，兼顾低转速扭矩输出与高转速功率响应。装配时需要注意活塞的安装方向，活塞顶部的气门避让坑需要对准进排气门位置，避免活塞上行时与气门发生碰撞，连杆的安装方向也需要与曲轴的旋转方向匹配，保证润滑油孔的位置正确，各螺栓的拧紧力矩需要严格按照工艺要求执行，避免运转过程中出现连接松动。

　　实际运行过程中，活塞在气缸内做高速往复运动，最高瞬时速度可超过10m/s，因此配合面的加工精度要求极高，气缸内壁的网纹加工需要保证合理的储油能力，活塞裙部的石墨涂层可以降低冷启动时的摩擦磨损，整套机构的配合间隙需要根据不同的工作温度区间做匹配设计，既不能间隙过大造成敲缸、窜气，也不能间隙过小造成热态拉缸。这套结构的建模过程需要严格按照实际工程尺寸还原各部件的配合关系，尤其是活塞销与活塞、连杆的配合公差，曲轴轴颈与轴瓦的间隙，连杆的运动行程校核，都需要通过运动仿真验证是否存在运动干涉，确保模型可以直接用于教学演示、结构分析或者改装方案的验证工作。
