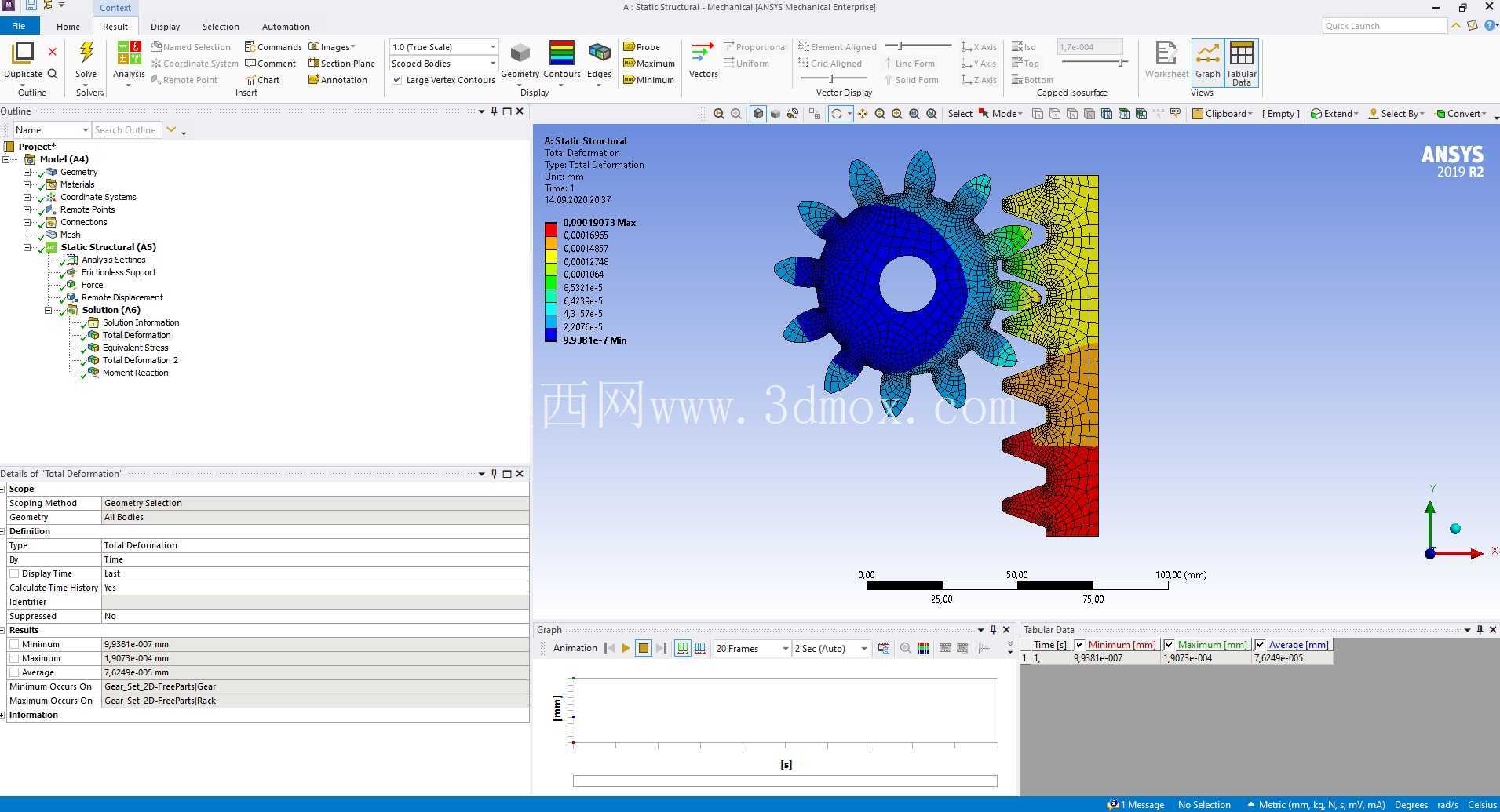

基于ANSYS的2D齿轮啮合仿真分析案例

　　在通用机械传动系统的设计环节，齿轮副的接触应力、齿根弯曲应力分布直接决定了整套传动机构的服役寿命与运行可靠性，很多现场出现的齿轮点蚀、断齿、偏磨故障，追根溯源都是设计阶段未对啮合过程的应力集中做精准校核，仅靠经验公式选取参数留下的隐患。这套2D齿轮啮合分析案例，就是针对直齿圆柱齿轮啮合过程的平面应力仿真场景搭建，完全贴合工程实际中齿轮副前期设计验证的需求，不需要搭建复杂的三维全齿模型就能快速获取啮合区域的应力变化规律，大幅缩短前期方案迭代的周期。

　　从实际应用场景来看，这类2D齿轮仿真分析多用于中小功率传动箱的直齿轮副设计验证，比如小型输送线的减速箱、轻工设备的传动齿轮组、农用机械的开式齿轮传动，这类场景下齿轮的轴向载荷占比极低，平面应力假设的计算结果和实际工况的偏差能控制在工程允许范围内，相比三维仿真能节省70%以上的计算资源，非常适合方案阶段的多参数快速比对。实际工程中做这类分析时，首先要明确齿轮副的安装边界：主动轮与从动轮的中心距必须严格按照设计公差给定，不能直接按理论中心距建模，要预留实际装配的中心距偏差范围，同时要约束主动轮的转动自由度、给定额定输入转矩，约束从动轮的负载转矩，还原真实传动过程的载荷边界，很多新手做这类仿真时容易直接给从动轮加固定约束，算出来的应力结果会比实际值偏大30%以上，完全失去工程参考价值。

　　这套分析案例的设计思路完全遵循工程仿真的实用逻辑，没有做过度的模型简化：齿廓曲线严格按照渐开线生成规则绘制，保留了齿根过渡圆角的细节——这部分恰恰是齿根弯曲应力集中的核心区域，很多简化模型会把齿根做成直角，算出来的弯曲应力结果完全失真；网格划分采用分区域控制策略，啮合接触区的网格做加密处理，齿顶、轮缘等应力梯度小的区域用较粗的网格，在保证计算精度的前提下控制整体网格规模，避免不必要的计算资源浪费；接触对设置采用面-面接触算法，给定符合实际润滑条件的摩擦系数，还原齿轮啮合过程中的接触滑移状态，能精准捕捉单齿啮合、双齿啮合切换过程中的应力突变点。

　　从安装边界的适配性来看，这套2D分析模型可以直接适配不同模数、不同齿数、不同压力角的直齿轮副参数修改，只需要调整齿廓的生成参数、中心距数值、载荷大小，就能快速完成不同参数方案的应力校核，不需要重新搭建整套仿真流程。实际工程应用中，通过这类仿真可以快速排查设计缺陷：比如当齿顶和从动轮齿根啮合时如果出现应力峰值超出材料许用应力，就可以针对性调整齿顶修缘量，降低啮合冲击；如果齿根过渡圆角处的弯曲应力集中系数过高，就可以适当增大齿根圆角半径，提升轮齿的抗弯曲疲劳强度；如果接触应力沿齿宽方向（2D模型中体现为接触线长度方向的应力分布）出现偏载，就可以调整齿轮的安装同轴度公差要求，避免运行过程中出现偏磨。

　　很多一线结构设计工程师在做齿轮设计时，往往只靠手册上的接触应力、弯曲应力计算公式做校核，忽略了啮合过程中应力的动态变化，比如双齿啮合区和单齿啮合区的应力差异、齿顶啮合时的冲击载荷影响，这些都是经验公式无法精准量化的内容，而通过这类2D仿真分析，就能把整个啮合周期的应力变化曲线完整提取出来，给参数优化提供明确的数据支撑。比如在小型减速箱的齿轮设计中，通过这类仿真调整齿廓修形参数后，齿轮的运行噪音能降低5-8分贝，接触疲劳寿命能提升40%以上，效果非常直观。另外这套分析流程也可以用于失效齿轮的原因排查，当现场出现齿轮断齿、点蚀故障时，可以把实际齿轮的测绘参数代入模型，还原实际载荷工况下的应力分布，快速定位是设计参数不合理、安装偏差过大还是载荷超出设计值导致的故障，给后续的改进方案提供依据。需要注意的是，这类2D分析仅适用于直齿圆柱齿轮的平面应力场景，如果是斜齿轮、锥齿轮或者承受较大轴向载荷的齿轮传动，还是需要搭建三维模型做全尺寸仿真，但在直齿轮的前期方案设计阶段，2D仿真的效率优势是三维仿真无法比拟的，非常适合结构设计工程师做快速方案验证。
