10KW工业电加热器结构设计方案

项目分类:变压器 发布时间:2025-02-17 ID:937662
  • 10KW工业电加热器结构设计方案
  • 10KW工业电加热器结构设计方案
  • 10KW工业电加热器结构设计方案

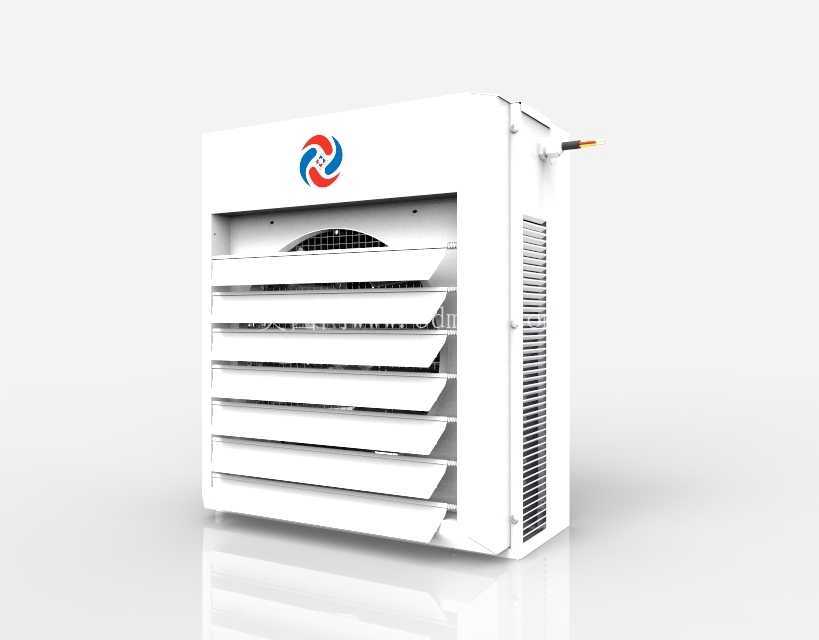

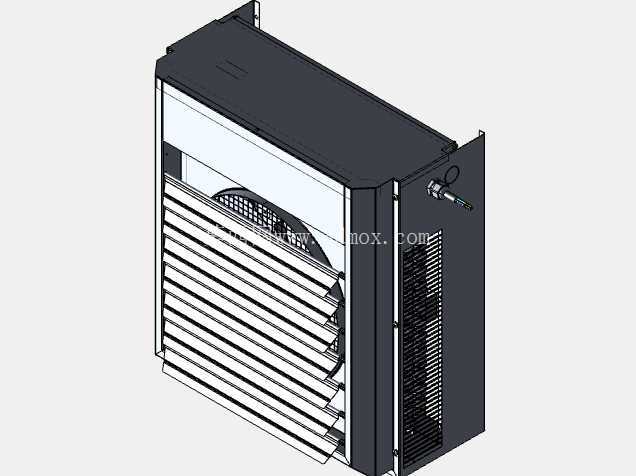

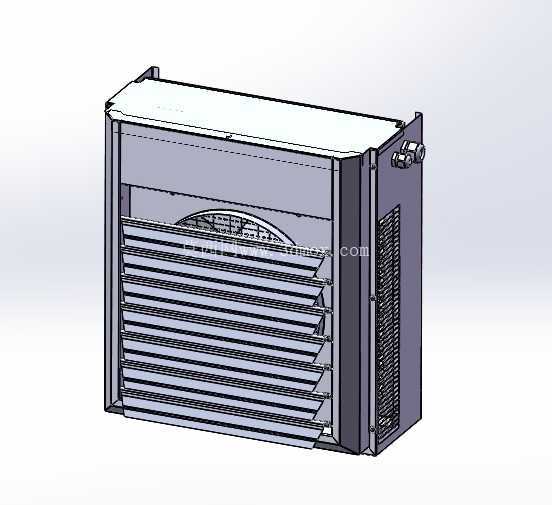

  这款10KW功率等级的电加热设备,在工业临时采暖、小型工件烘干、工位局部补温场景中有着非常广泛的适配性,很多车间在冬季无法覆盖集中供暖的边角工位、户外临时作业棚、小型涂装工序的表干工位,都会选用这类功率适中的电加热设备作为热源补充。从结构设计逻辑来看,这款设备采用了下进前出的风路设计,底部预留的进风开口与侧板的格栅进风区形成了双侧进风通道,能够有效降低进风阻力,避免单侧进风带来的气流偏载问题,内置的轴流风扇将外界冷空气抽入设备腔体后,气流会先经过均流结构梳理,均匀扫过顶部布置的电加热管表面,完成热交换后通过前部的百叶导向结构向前压出,形成覆盖范围可控的热风输出带。前部的百叶结构采用了可调角度的叶片设计,每一片叶片的转轴都做了阻尼定位处理,使用者可以根据实际需要的热风覆盖角度调整叶片倾角,既可以将热风导向斜上方形成空间对流采暖,也可以调整至水平角度对准需要加热的工件或工位区域,避免热风无意义扩散造成的能量损耗。设备的外壳采用了一体式折弯的钣金结构,侧板的散热格栅采用了冲压成型的密孔结构,既能够保证设备内部电器元件的散热需求,又可以防止大尺寸杂物进入设备内部触碰带电部件,满足电气设备的安全防护要求。

  顶部的电器元件安装区做了独立的隔腔设计,将控制元件、接线端子与加热腔、风路腔体做了物理分隔,避免加热腔的高温长期烘烤电器元件,延长控制部件的使用寿命,同时隔腔的缝隙处做了密封处理,防止气流携带的灰尘进入电器腔造成积灰短路。从安装边界来看,这款设备的外形尺寸适配常规的壁挂安装与落地放置两种场景,背部预留的壁挂挂点间距符合通用的墙面支架安装孔位标准,落地放置时底部的支撑结构做了抬高处理,既可以避免地面的积水、杂物堵塞底部进风口,也能够减少设备运行时的振动传递,降低运行噪音。设备侧面的接线端口做了外翻的防水沿设计,外接电源线接入后可以避免液体顺着线缆流进接线腔,适配车间内多尘、偶尔有溅水的使用环境。

  在结构建模的过程中,需要重点关注几个配合公差:百叶叶片与边框的转动配合间隙需要控制在合理范围,间隙过大会造成叶片晃动定位不准,间隙过小则会在热胀冷缩时出现卡滞;加热管的安装支架需要预留热膨胀余量,避免加热管工作时升温伸长产生结构应力;风扇的安装座需要加装减震垫,阻断风扇转动时的振动传递到钣金外壳引发共振噪音。风路设计上,进风口的有效通流面积需要大于风扇的进风截面积,避免出现进风负压过大导致风扇负载升高、噪音增大的问题,加热管的排布间距需要经过气流模拟验证,保证每一根加热管表面都有足够的气流掠过,避免出现局部过热烧损加热管的情况。

  设备外表面的喷塑层需要选用耐高温的粉末涂料,因为前部百叶区域长期被热风冲刷,普通涂料容易在长期高温环境下出现变色、脱落的问题,影响设备的外观与防护性能。这款设备的结构设计没有冗余的复杂结构,所有的部件都服务于风路优化、安全防护、使用便捷性三个核心目标,对于从事加热设备结构设计、车间采暖设备选型的工程人员来说,这个模型的风路布局、隔腔设计、安装结构都有很高的参考价值,建模过程中还原的钣金折弯间隙、部件配合公差、安装孔位尺寸,都可以直接作为同类产品设计的参考依据,减少前期方案设计时的重复建模工作量。
